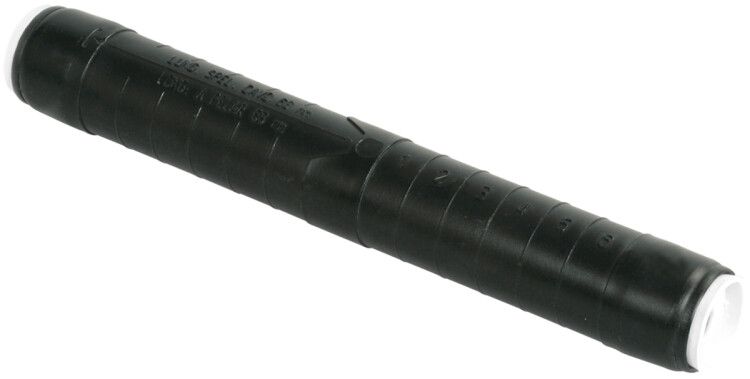

Гильза изолированная нулевая ГИН 70 (MJPT 70N) 70 мм², 1000 В IEK (ИЭК) UZA-24-D70-D70

Гильза изолированная нулевая ГИН 70 (MJPT 70N) от IEK предназначена для надёжного электрического и механического соединения алюминиевых проводов нейтрали в системах СИП. Благодаря изоляции и герметизации она обеспечивает долговечную работу в открытых условиях, особенно важна при монтаже воздушных линий электропередач.

Назначение и область применения

Гильза изолированная нулевая ГИН 70 (MJPT 70N) используется исключительно для соединения проводов несущей нейтрали в системах самонесущего изолированного провода (СИП). Подходит для алюминиевых многопроволочных проводов сечением 70 мм2. Назначение - создание безопасного, защищённого от натяжения и внешних воздействий соединения, где требуется одновременная передача тока и сохранение механической целостности.

Технические характеристики

• Материал: алюминий - обеспечивает хорошую проводимость и совместимость с алюминиевыми проводами СИП
• Сечение: 70 мм2 - точно соответствует стандартному сечению проводов нейтрали в СИП-2, СИП-4
• Напряжение: до 1000 В - рассчитана на использование в сетях напряжением до 1 кВ
• Изоляция: да - полимерный корпус устойчив к УФ-излучению, перепадам температур и влаге
• Количество жил: 2 - позволяет соединить два провода нейтрали (например, между собой или с ответвлением)
• Форма жилы: многопроволочная круглая / секторная - совместима с типичными проводами СИП
• Рабочая температура: от –60 до +80 C - работает в суровых климатических зонах, включая Сибирь и Дальний Восток
• Срок службы: 40 лет - гарантирует длительную эксплуатацию без замены
• Заполнение внутренней полости: контактная смазка - предотвращает окисление алюминия, снижает переходное сопротивление

Совместимость и монтаж

Гильза изолированная нулевая ГИН 70 (MJPT 70N) совместима только с алюминиевыми многопроволочными проводами СИП сечением 70 мм2. Монтаж выполняется с помощью гидравлического пресса и матриц, соответствующих размеру гильзы. Каждая гильза имеет цветовое маркировочное кольцо - оно указывает на соответствие сечению провода. Перед опрессовкой необходимо зачистить изоляцию проводов на длину, равную длине гильзы, и вставить провода до упора. После опрессовки проверьте качество соединения: отсутствие трещин, равномерная деформация, плотное прилегание.

Безопасность и стандарты

Гильза изолированная нулевая ГИН 70 (MJPT 70N) соответствует требованиям к соединениям в воздушных ЛЭП напряжением до 1 кВ. Изоляция выполнена из UV-стабилизированного полимера, обеспечивающего защиту от атмосферных воздействий. Соединение выдерживает механическую нагрузку до 95% прочности несущей нейтрали, что делает его безопасным для эксплуатации в условиях постоянного натяжения.

Преимущества

• Уникальная комбинация изоляции и металлической гильзы - защищает от влаги, пыли и окисления
• Контактная смазка внутри - продлевает срок службы соединения и снижает нагрев
• Цветовая маркировка - исключает ошибки при подборе гильзы по сечению
• Высокая механическая прочность - позволяет использовать в качестве основного соединения, а не временного
• Стойкость к экстремальным температурам - подходит для всех регионов России

Ограничения применения

• Не применяется для медных проводов - материал алюминий несовместим с медью без специальных переходников
• Не предназначен для соединений под высоким натяжением в местах анкерных опор - только для участков с минимальным натяжением, согласно нормам СИП
• Не рекомендуется для частых разъединений - гильза одноразового использования, после опрессовки демонтаж невозможен без повреждения
• Не подходит для соединений в помещениях - её применение оправдано только на открытом воздухе, в системах СИП

Примеры использования

• Соединение двух участков нейтрали в линии СИП-4 при ремонте или удлинении
• Подключение нейтрали от столба к вводу в дом через ответвление
• Объединение нейтральных проводов на распределительном столбе
• Монтаж в районах с повышенной влажностью, снежными зимами и сильными ветрами

Практические советы

• Перед установкой всегда сверяйте цвет кольца на гильзе с сечением провода - неверный подбор приведёт к плохому контакту
• Используйте только сертифицированные матрицы для прессования - нестандартные инструменты нарушают форму соединения
• Проверяйте глубину вставки проводов - они должны доходить до метки внутри гильзы, иначе снизится прочность
• После монтажа осмотрите место соединения: если есть видимые трещины в изоляции или смещение - замените гильзу
• Храните гильзы в сухом месте - даже с изоляцией, попадание воды на открытые концы до монтажа может вызвать окисление
