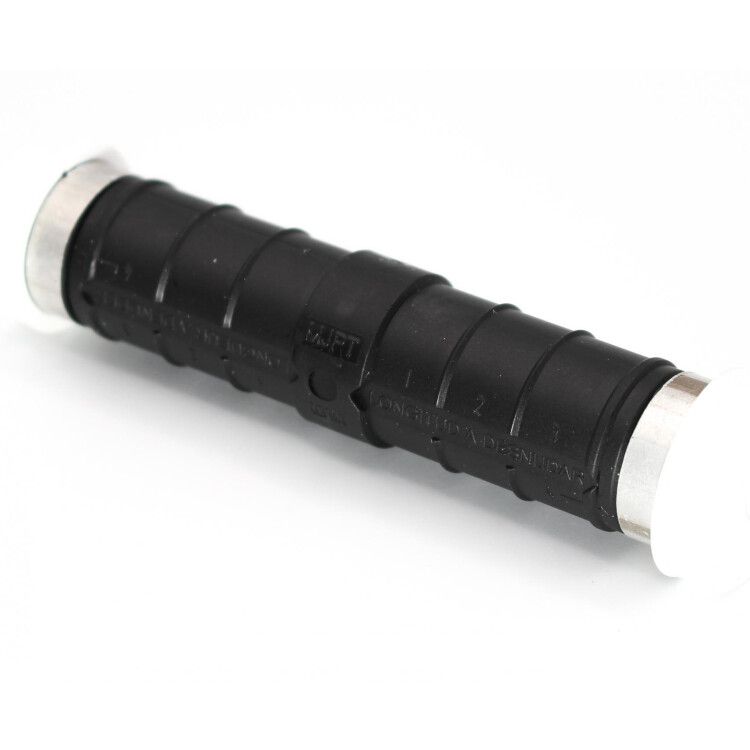

Зажим соединительный MJPT 70 (70/70 мм², 0.6/1 кВ) Нилед 11700801

Соединительный зажим MJPT 70 (70/70 мм2) от бренда НИЛЕД - надёжное решение для стационарного соединения изолированных жил в линиях электропередачи. Применяется для соединения несущей нулевой жилы с токопроводящими жилами методом опрессовки, обеспечивая герметичный и долговечный контакт. Артикул 11700801 соответствует требованиям к работе в экстремальных климатических условиях.

Назначение и область применения

Соединительный зажим MJPT 70 используется исключительно для соединения изолированных жил в воздушных линиях электропередачи, особенно при монтаже СИП (самонесущего изолированного провода). Он применяется для соединения несущей нулевой жилы с токопроводящими жилами одного или нескольких фаз. Подходит для установки на опорах, в местах ответвлений и переходов, где требуется прочное и защищённое соединение. Не предназначен для использования внутри помещений или в распределительных щитах.

Технические характеристики

• Тип изделия: Зажим соединительный, изолированный
• Сечение проводника: 70 мм2 - для каждой соединяемой жилы
• Материал корпуса: Стеклоармированный полиамид - устойчив к механическим нагрузкам и перепадам температур
• Материал контакта: Алюминиевый сплав - совместим с алюминиевыми жилами СИП
• Способ монтажа: Стационарный, через опрессовку специальным инструментом
• Количество жил: Одна пара - две изолированные жилы одновременно
• Рабочий температурный диапазон: От -60 C до +50 C - подходит для суровых климатических зон
• Устойчивость к УФ: Да - не теряет прочность и целостность под воздействием солнечного света
• Гарантийный срок: 60 месяцев (5 лет)

Совместимость и монтаж

Соединительный зажим MJPT 70 рассчитан на работу с жилами сечением точно 70 мм2. Не совместим с жилами меньшего или большего сечения - использование с другими значениями нарушает герметичность и безопасность соединения. Монтаж выполняется только методом опрессовки с использованием гидравлического или ручного пресса, подходящего по матрице. Перед монтажом необходимо удалить изоляцию с участков жил, которые будут находиться внутри зажима. Цвет защитных заглушек служит визуальной маркировкой - он отличается от других моделей (например, MJPT 50N), чтобы предотвратить ошибочную замену.

Безопасность и стандарты

Соединительный зажим MJPT 70 соответствует требованиям к электроустановкам для воздушных ЛЭП. Конструкция обеспечивает защиту от внешних воздействий благодаря высокому классу герметизации и материалам, устойчивым к коррозии и старению. Гарантия 5 лет подтверждает соответствие нормам надёжности. Не используйте зажим в качестве прокалывающего устройства - он не имеет острых режущих элементов и требует подготовки жил перед установкой.

Преимущества

• Высокая герметичность за счёт прессуемого металлического кольца - минимизирует попадание влаги и окисление контактов
• Устойчивость к ультрафиолету и широкий диапазон температур - позволяет использовать в любом регионе России
• Цветная маркировка заглушек - снижает риск ошибок при монтаже среди аналогичных изделий
• Долговечность материала корпуса - не трескается при низких температурах и не деформируется под нагрузкой

Ограничения применения

• Не применяйте для соединения СИП в пролёте между опорами - зажим не рассчитан на механическую нагрузку от натяжения провода
• Не используйте для жил сечением менее или более 70 мм2 - например, для 50 мм2 нужен MJPT 50N, для 54,6 мм2 - MJPT 54,6N
• Запрещено применять в качестве ответвительного зажима без предварительной подготовки жил - не является прокалывающим устройством
• Не предназначена для внутренней установки в щитах или помещениях - только для наружного монтажа на ЛЭП

Примеры использования

• Соединение нулевой жилы СИП с фазными жилами на опоре при вводе в дом
• Объединение двух участков СИП при ремонте повреждённого участка линии
• Подключение ответвления от главной магистрали к освещению или трансформатору
• Установка в регионах с холодным климатом - Сибирь, Дальний Восток, Урал

Практические советы

• Перед монтажом проверьте, что сечение жил точно соответствует 70 мм2 - даже небольшая разница может привести к перегреву
• Используйте только рекомендованную матрицу для прессования - нестандартный инструмент нарушит форму соединения
• После опрессовки проверьте плотность соединения - зажим не должен шататься на жилах
• При хранении сохраняйте оригинальные защитные колпачки - они предохраняют контактную часть от загрязнения и влаги
• Не путайте с моделью MJPT 50N - различаются по цвету заглушек и сечению; неверный выбор - причина аварий
