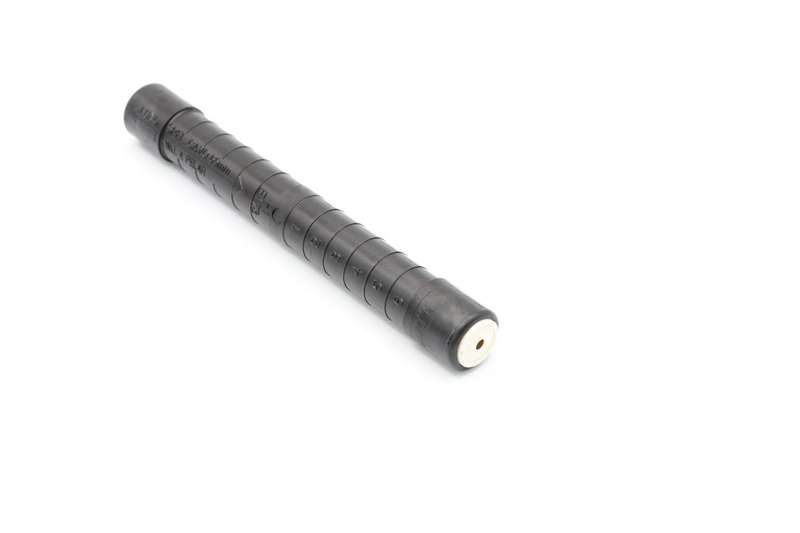

Соединительный зажим для несущей нулевой жилы (MJPT 70 N) | 21700841 ВК

Соединительный зажим для несущей нулевой жилы MJPT 70 N (70/70 кв.мм) ВК предназначен для надёжного соединения изолированных проводов СИП в линиях электропередачи. Этот зажим обеспечивает герметичное, механически прочное и электрически устойчивое соединение, соответствует требованиям монтажа на открытом воздухе и рассчитан на длительную эксплуатацию.

Назначение и область применения

Соединительный зажим для несущей нулевой жилы MJPT 70 N (70/70 кв.мм) ВК используется исключительно для соединения несущих нулевых жил самонесущего изолированного провода (СИП). Применяется в воздушных линиях электропередачи при реконструкции, ремонте или прокладке новых участков. Подходит для работы в условиях открытой местности, где важна защита от влаги, пыли и перепадов температур.

Технические характеристики

• Сечение проводника: 70 кв.мм - подходит для проводов СИП с таким же сечением нулевой жилы;
• Тип изделия: соединительный зажим с изоляцией и герметизацией;
• Материал корпуса: алюминиевый сплав (для токопроводящей части) + стеклоармированный полиамид (для изоляционной оболочки);
• Форма проводника: круглая - совместима с классическими СИП-проводами;
• Количество жил: одна - предназначена для соединения двух концов одной нулевой жилы;
• Температура монтажа: от –20 C - можно использовать в холодном климате;
• Устойчивость к УФ-излучению: да - не теряет свойств под воздействием солнца;
• Изоляция: есть - защищает от пробоя и внешних воздействий;
• Испытательное напряжение изоляции: 6 кВ в воде - подтверждает высокую электроизоляционную надёжность;
• Гарантийный срок: 60 месяцев - 5 лет эксплуатационной гарантии.

Совместимость и монтаж

Зажим совместим только с проводами СИП, имеющими сечение нулевой жилы 70 кв.мм. Для установки требуется специальный инструмент: опрессовочные клещи HT 50 или R 22. Без правильного инструмента невозможно добиться требуемой механической прочности - до 95% от прочности самого провода. Перед монтажом необходимо удалить изоляцию с концов провода на длину, указанную в инструкции производителя, чтобы обеспечить плотный контакт внутри зажима. После опрессовки изоляция зажима автоматически герметизирует соединение.

Безопасность и стандарты

Соединительный зажим для несущей нулевой жилы MJPT 70 N (70/70 кв.мм) ВК прошёл испытание на электрическую прочность изоляции - выдерживает 6 кВ при погружении в воду. Это подтверждает соответствие требованиям безопасности для ВЛ 0,4–10 кВ. Герметичная конструкция предотвращает попадание влаги внутрь, снижая риск коррозии и замыканий. Материалы корпуса не поддерживают горение и устойчивы к химическим воздействиям окружающей среды.

Преимущества

• Высокая механическая прочность - соединение сохраняет 95% прочности исходного провода;
• Автоматическая герметизация после монтажа - не требует дополнительной изоляции;
• Устойчивость к УФ и экстремальным температурам - долговечность в открытом воздухе;
• Стандартная форма и размер - совместим с распространёнными инструментами HT 50 и R 22;
• Длительная гарантия - 5 лет на целостность и работоспособность.

Ограничения применения

• Не применяется для фазных жил СИП - только для нулевой несущей;
• Не допускается использование с проводами другого сечения - даже близкого (например, 50 или 95 кв.мм);
• Требуется точное соблюдение технологии монтажа - некорректная опрессовка снижает прочность и безопасность;
• Не предназначен для подземной прокладки или постоянного погружения в воду - хотя изоляция выдерживает испытание в воде, это не значит, что зажим можно закапывать.

Примеры использования

• Соединение нулевой жилы СИП на опоре при замене повреждённого участка ЛЭП;
• Разветвление нулевого провода перед входом в дом или трансформаторную подстанцию;
• Объединение двух отрезков СИП при протяжке линии через труднодоступные участки;
• Ремонтные работы на воздушных линиях 0,4 кВ в сельской местности.

Практические советы

• Перед монтажом проверьте, что сечение нулевой жилы точно равно 70 кв.мм - используйте штангенциркуль;
• Используйте только инструменты HT 50 или R 22 - другие клещи могут деформировать зажим и нарушить герметичность;
• После опрессовки осмотрите место соединения: нет ли трещин в изоляции, равномерно ли сдавлен корпус;
• Не затягивайте зажим слишком сильно - это может повредить внутреннюю токопроводящую часть;
• Храните зажимы в сухом месте - даже с УФ-защитой, они чувствительны к длительному контакту с влагой до монтажа.
