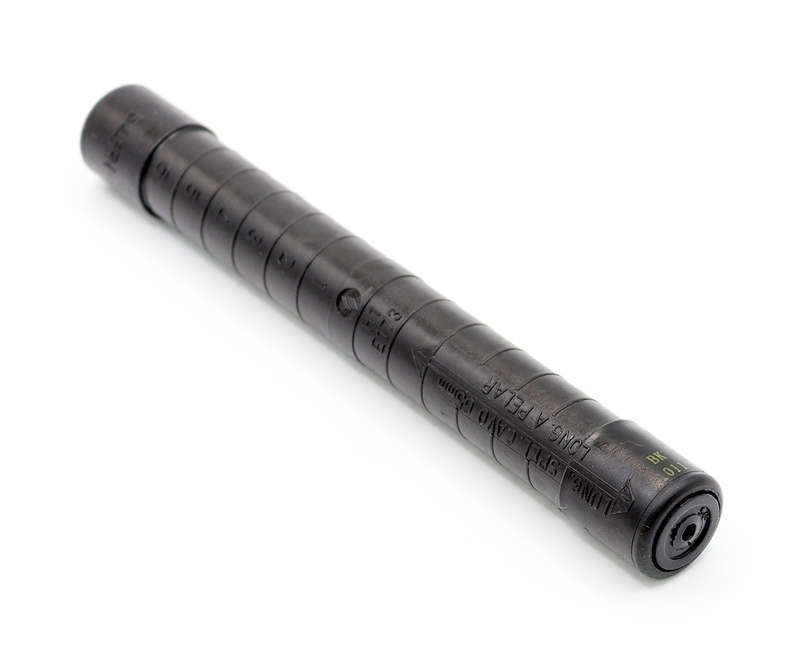

Соединительный зажим для несущей нулевой жилы (MJPT 54,6N) | 21700831 ВК

Зажим соединительный для несущей нулевой жилы MJPT 54,6 N (54/54 кв.мм) ВК предназначен для надёжного соединения изолированных проводов СИП в линиях электропередачи. Этот зажим обеспечивает герметичное, механически прочное и электрически устойчивое соединение, выполненное методом опрессовки. Артикул 21700831 соответствует требованиям к работе в условиях открытой воздушной сети.

Назначение и область применения

Зажим соединительный для несущей нулевой жилы MJPT 54,6 N (54/54 кв.мм) ВК используется исключительно для соединения несущих нулевых жил самонесущего изолированного провода (СИП). Применяется в воздушных линиях электропередачи напряжением до 1 кВ, где требуется сохранить целостность изоляции и обеспечить долговременную механическую нагрузку на соединение. Подходит для ремонта, ответвлений и оконечных соединений в сетях, работающих под открытым небом.

Технические характеристики

• Сечение проводника: 54,6 кв.мм - рассчитан на провода СИП с аналогичным сечением нулевой жилы;
• Тип изделия: зажим соединительный, одножильный, круглой формы;
• Материал корпуса: алюминиевый сплав - обеспечивает хорошую проводимость и коррозионную стойкость;
• Изоляция: термостойкий стеклоармированный полиамид - защищает от влаги, пыли и перепадов температур;
• Работает при температуре от –20 C - допускает монтаж в холодном климате;
• Устойчивость к УФ-излучению: да - не выгорает и не трескается под прямыми солнечными лучами;
• Испытательное напряжение изоляции: 6 кВ в воде - подтверждена высокая электроизоляционная способность;
• Гарантийный срок: 60 месяцев - длительная надёжность при соблюдении условий эксплуатации.

Совместимость и монтаж

Зажим совместим только с проводами СИП, имеющими сечение нулевой жилы 54,6 кв.мм. Для установки требуется специальный инструмент: опрессовочные клещи HT 50 или R 22. Нельзя использовать другие инструменты - это снижает прочность соединения. Перед опрессовкой необходимо удалить изоляцию с концов проводов на длину, указанную в инструкции производителя. После опрессовки зажим полностью закрывается изоляцией - дополнительная изоляция не нужна.

Безопасность и стандарты

Изделие прошло испытание на пробивное напряжение 6 кВ в воде, что подтверждает безопасность работы в условиях повышенной влажности. Конструкция соответствует требованиям к герметизации и механической прочности, предъявляемым к соединениям в ЛЭП. Гарантийный срок 5 лет указывает на соответствие нормам долговечности для энергообъектов.

Преимущества

• Высокая механическая прочность - 95% от прочности самого провода, что позволяет выдерживать значительные нагрузки на растяжение;
• Автоматическая герметизация - изоляция зажима не требует дополнительной защиты после монтажа;
• Стойкость к внешним воздействиям - УФ-защита и широкий диапазон рабочих температур позволяют применять в любом регионе России;
• Один тип зажима - заменяет несколько вариантов, так как сочетает функции соединения и изоляции в одном элементе.

Ограничения применения

• Не применяется для медных или алюминиевых проводов без изоляции - только для СИП с нулевой жилой;
• Нельзя использовать для соединения фазных жил - предназначено исключительно для нулевой;
• Требуется точное соответствие сечения: использование с проводами меньшего или большего сечения недопустимо - риск разрушения соединения;
• Не рекомендовано применение в местах постоянного контакта с острыми поверхностями - возможна повреждение изоляции.

Примеры использования

• Соединение нулевой жилы СИП при прокладке новой линии электропередачи;
• Ремонт разорванной нулевой жилы на опоре;
• Ответвление от основной линии СИП к домашнему вводу;
• Обустройство нулевого провода в распределительных щитках на столбах.

Практические советы

• Перед монтажом проверьте, чтобы сечение нулевой жилы точно соответствовало 54,6 кв.мм - даже небольшая разница может привести к перегреву;
• Используйте только клещи HT 50 или R 22 - другие инструменты не гарантируют правильное формирование опрессовки;
• После опрессовки осмотрите зажим: он должен быть плотно сжат, без видимых трещин или деформаций изоляции;
• При монтаже в зимний период - храните зажим при комнатной температуре перед использованием, чтобы материал не стал хрупким;
• Не используйте зажим в качестве крепления к опоре - он не предназначен для механической фиксации провода, только для соединения.
