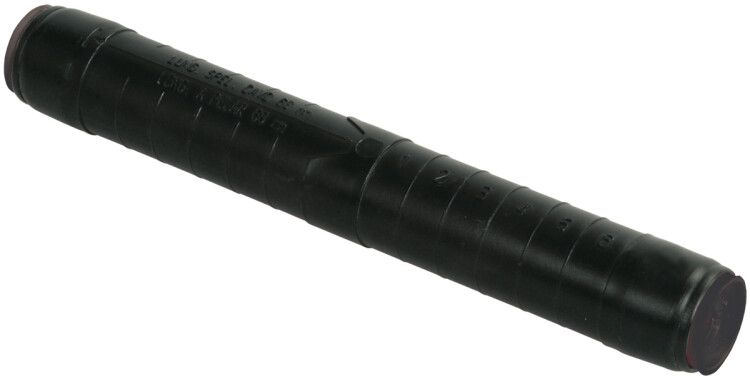

Гильза изолированная нулевая ГИН 54 (MJPT 54N) 54 мм² IEK (ИЭК) UZA-24-D54-D54

Гильза изолированная нулевая ГИН 54 (MJPT 54N) от IEK предназначена для надёжного электрического и механического соединения алюминиевых проводов нейтрали в системах СИП. Благодаря изолированной конструкции и термостойкой герметизации, она обеспечивает долговечную работу даже в сложных климатических условиях.

Назначение и область применения

Гильза изолированная нулевая ГИН 54 (MJPT 54N) используется исключительно для соединения проводов несущей нейтрали в воздушных линиях с самонесущими изолированными проводами (СИП). Подходит для алюминиевых многопроволочных жил сечением 54 мм2. Применяется там, где требуется одновременно надёжный электрический контакт и защита от внешних воздействий - например, на опорах ЛЭП, при ответвлении нейтрали или замене повреждённого участка.

Технические характеристики

• Напряжение: до 1000 В
• Сечение провода: 54 мм2
• Материал гильзы: алюминий
• Количество жил: одна (для нейтрального провода)
• Форма жилы: многопроволочная круглая или секторная
• Рабочая температура: от -60 C до +80 C
• Срок службы: 40 лет
• Изоляция: УФ-стойкий полимер, устойчив к влаге, перепадам температур и атмосферному воздействию
• Заполнение внутренней полости: специальная контактная смазка против окисления алюминия

Совместимость и монтаж

Гильза изолированная нулевая ГИН 54 (MJPT 54N) совместима только с алюминиевыми проводами СИП того же сечения - 54 мм2. Монтаж выполняется с помощью пресс-клещей с матрицей, подходящей для данного типа гильзы. Перед опрессовкой необходимо удалить изоляцию с концов провода на длину, равную длине гильзы. После установки герметизирующее кольцо меняет цвет - это визуальный индикатор правильного монтажа. Нельзя использовать гильзу для медных проводов или проводов другого сечения.

Безопасность и стандарты

Гильза изолированная нулевая ГИН 54 (MJPT 54N) соответствует требованиям к применению в распределительных сетях до 1 кВ. Конструкция обеспечивает безопасную работу при высоких токах и длительных нагрузках благодаря низкому контактному сопротивлению и защите от окисления. Соединение выдерживает механическую нагрузку до 95% прочности несущей нейтрали, что гарантирует сохранение целостности линии при ветровых и гололёдных нагрузках.

Преимущества

• Контактная смазка внутри алюминиевой части предотвращает окисление - продлевает срок службы соединения и снижает потери энергии
• УФ-стойкая изоляция не трескается и не выгорает под прямыми солнечными лучами
• Цветное герметизирующее кольцо даёт наглядный сигнал о правильном монтаже
• Высокая механическая прочность - позволяет использовать в качестве несущего элемента
• Не требует дополнительной защиты после монтажа - готова к работе сразу после опрессовки

Ограничения применения

• Не применяется для меди, композитных или сталеалюминиевых проводов
• Не предназначен для соединений под постоянным натяжением - только для нейтральных проводов, не воспринимающих основную механическую нагрузку
• Не рекомендуется для использования в местах с частыми вибрациями или ударными нагрузками
• Не следует использовать при температурах ниже -60 C или выше +80 C
• Нельзя повторно использовать после демонтажа - гильза одноразовая

Примеры использования

• Соединение нейтральной жилы между двумя участками СИП-4 на опоре ЛЭП
• Ответвление нейтрали от главной линии к зданию
• Замена повреждённого фрагмента нейтрального провода без полного демонтажа линии
• Подключение нейтрали к заземляющему контуру через переходник

Практические советы

• Перед монтажом проверьте соответствие сечения провода - гильза ГИН 54 рассчитана именно на 54 мм2, другие значения недопустимы
• Обязательно используйте пресс-клещи с правильно подобранной матрицей - некорректное давление приведёт к плохому контакту
• После опрессовки осмотрите место соединения: герметизирующее кольцо должно изменить цвет, а изоляция - плотно прилегать к проводу
• Не затягивайте гильзу слишком сильно - это может повредить внутреннюю смазку и деформировать алюминий
• Храните гильзы в сухом месте, избегая попадания влаги перед использованием
