Гильзы для СИП

Соединительные гильзы для самонесущих изолированных проводов (СИП), применяемые при монтаже воздушных линий электропередачи. Обеспечивают механическую прочность и электрический контакт в местах соединения проводов.

Как выбрать

Основные параметры, определяющие соответствие гильзы вашей задаче:

• Тип провода: гильзы бывают для фазных, нулевых (несущих) и абонентских проводов. Использование несоответствующей гильзы снижает механическую прочность соединения.
• Материал жилы: алюминиевые гильзы - для СИП, медные - для подключения оборудования или перехода на медь. При соединении алюминия и меди нужна совместимость и наличие контактной смазки.
• Сечение провода: должно точно соответствовать указанному в характеристике гильзы. Несоответствие приводит к плохому обжиму и перегреву.
• Изоляция: изолированные гильзы содержат полимерный кожух и герметизацию - обязательны для открытых трасс. Неизолированные используются внутри щитов или при дополнительной изоляции.
• Способ установки: большинство гильз для СИП требуют опрессовки специальным инструментом. Некоторые - односторонние, другие - проходные (двухсторонние).

Выбор по характеристикам

Гильзы для фазных проводов СИП (изолированные, алюминиевые)

Предназначены для соединения фазных жил магистральных линий СИП. Выполнены из алюминия, имеют полимерный корпус с UV-защитой и заполнены контактной смазкой против окисления. Обеспечивают механическую прочность до 60% от провода. Подходят для работ на трассах под напряжением до 1000 В. Отличаются точным соответствием сечению провода (например, 16, 25, 35 мм кв. и выше).

Товары: [1] [2] [3] [4] [5] [6] [7] [8]

Гильзы для нулевых (несущих) проводов СИП

Используются для соединения нулевой несущей жилы, которая воспринимает всю механическую нагрузку. Такие гильзы рассчитаны на более высокую прочность - до 95% от прочности провода. Также изготовлены из алюминия, с изоляцией и контактной смазкой. Отличаются маркировкой (часто N в названии) и конструкцией, ориентированной на несущую жилу.

Товары: [9] [10]

Абонентские (ответвительные) гильзы

Применяются для подключения домашнего ввода к магистрали СИП. Работают с разными сечениями (например, 10-16 мм кв.), часто универсальны по типу жилы (подходят и для алюминия, и для меди). Внутри - контактная смазка, предотвращающая коррозию в соединении медь-алюминий. Полимерный корпус устойчив к погоде. Удобны для монтажа без снятия изоляции.

Товары: [11] [12] [13] [14] [15] [16]

Медные изолированные гильзы для опрессовки

Предназначены для соединения медных проводов внутри щитов, на выводах оборудования или при переходе с СИП на внутреннюю проводку. Чаще всего лужёные, с термоусадочной изоляцией и клеевым слоем для герметизации. Требуют точного подбора по сечению. Подходят для напряжений до 1 кВ. Некоторые модели имеют стопорную выемку для контроля глубины входа провода.

Товары: [17] [18] [19] [20] [21] [22] [23] [24] [25]

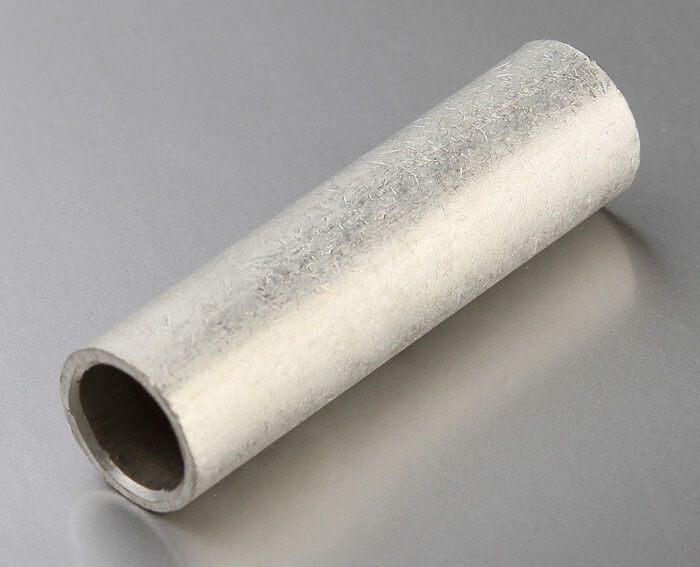

Неизолированные медные гильзы (лужёные и обычные)

Классические гильзы из меди для опрессовки в условиях, где изоляция обеспечивается дополнительно (например, изолентой или клеммником). Лужёные версии устойчивы к коррозии и удобны для пайки. Применяются в щитах, на станциях, в помещениях. Требуют аккуратного обращения во влажной среде. Подходят для частых ремонтов и временных решений.

Товары: [26] [27] [28] [29] [30] [31] [32] [33] [34] [35] [36] [37]

Выбор по бюджету

Бюджетные решения

Неизолированные медные гильзы малого сечения (до 4 мм кв.), особенно в больших упаковках. Что теряешь: защиту от влаги и УФ, нужно дополнительное изолирование. Ограниченный срок службы в открытой среде. Когда оправдан: работы внутри помещений, временные подключения, массовый монтаж вторичных цепей.

Товары: [26] [27] [28] [29] [30] [31] [34] [35] [36] [37]

Средний сегмент

Изолированные медные гильзы и алюминиевые гильзы для СИП начальных сечений (16-35 мм кв.). Что добавляется: полноценная заводская изоляция, контактная смазка, устойчивость к погодным условиям, готовность к монтажу на улице. Оптимальны для большинства задач по подключению и ответвлениям.

Товары: [17] [18] [1] [11] [12] [13] [14] [15] [20] [19] [22] [25]

Высокий ценовой сегмент

Гильзы для крупных сечений (50-240 мм кв.), а также устройства для нулевых жил с повышенной прочностью. Что получаешь: соответствие требованиям высоконагруженных линий, гарантированная механическая прочность (до 95%), длительный срок службы даже в суровых условиях. Необходимы при монтаже магистральных участков и в районах с высокой ветровой нагрузкой.

Товары: [2] [4] [3] [6] [7] [8] [9] [10] [24] [23]

Выводы

Если задача - подключение дома к СИП: выбирай абонентские гильзы [11] [12] [13] [14]. Для соединения фазного провода на магистрали: нужны изолированные алюминиевые гильзы под точное сечение, например [1] (35 мм кв.), [5] (25 мм кв.). Для нулевой несущей жилы критично сохранение прочности - подходят [9] [10]. При переходе на медь внутри щита - используй медные изолированные гильзы [17] [18]. Для работ в помещении или временных решений - неизолированные медные гильзы [26] [27] [29] - экономичны и доступны.
