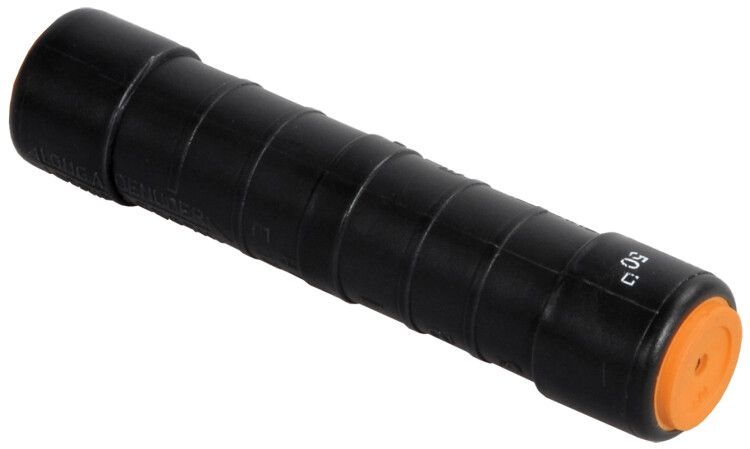

Гильза изолированная абонентская ГИА 16-25 (MJPB 16-25) | UZA-22-D16-D25 IEK

Гильза изолированная абонентская ГИА 16-25 (MJPB 16-25) от IEK предназначена для надёжного электрического и механического соединения самонесущих проводов СИП с алюминиевыми или медными многопроволочными жилами. Устройство обеспечивает долговременную работу в условиях открытой сети, защищает от коррозии и выдерживает экстремальные температуры.

Назначение и область применения

Гильза изолированная абонентская ГИА 16-25 (MJPB 16-25) используется для соединения самонесущих изолированных проводов (СИП) между собой или с другими алюминиевыми и медными проводниками. Подходит для воздушных линий электропередачи, ответвлений к домам, входов в здания и других точек подключения, где требуется одновременная герметизация и высокая механическая прочность соединения.

Технические характеристики

• Номинальное сечение: 25 кв.мм - рассчитана на провода этого сечения;
• Материал корпуса: алюминий - обеспечивает хорошую проводимость и совместимость с алюминиевыми проводами;
• Рабочее напряжение: до 1000 В - применяется в сетях среднего напряжения;
• Тип соединения: полностью защищённое и противостоящее натяжению - сохраняет целостность даже при механическом усилии;
• Форма жилы: многопроволочная круглая или секторная - совместима с большинством типов СИП и аналогичных проводов;
• Диапазон температур: от –60 до +80 C - работает в суровых климатических условиях;
• Срок службы: 40 лет - длительная эксплуатация без замены;
• Изоляция: UV-устойчивый полимер - не трескается под воздействием солнца и осадков;
• Заполнение внутренней полости: специальная контактная смазка - препятствует окислению алюминия и снижает переходное сопротивление.

Совместимость и монтаж

Гильза изолированная абонентская ГИА 16-25 (MJPB 16-25) предназначена исключительно для проводов сечением 25 кв.мм. Соединение выполняется путём опрессовки специальным клещами - необходимо использовать подходящий матричный набор. После опрессовки гильзу нельзя перепроверять или переделывать - она становится единым целым.

Учёт важных деталей:

• Не используйте для однопроволочных жил - только многопроволочные;
• Цвет герметизирующего кольца указывает на соответствие сечению - проверьте совпадение перед установкой;
• Для меди допустима лишь 20% от прочности провода, для СИП - 40%. Это влияет на расчёт нагрузки на опору.

Безопасность и стандарты

Гильза изолированная абонентская ГИА 16-25 (MJPB 16-25) соответствует требованиям к изолированным соединениям для воздушных ЛЭП. Полимерная изоляция и контактная смазка обеспечивают безопасную работу в условиях повышенной влажности и перепадов температур. Напряжение 1000 В позволяет применять её в бытовых и коммунальных сетях, но не рекомендуются для высоковольтных объектов выше указанного значения.

Преимущества

• Защита от электрохимической коррозии - благодаря смазке внутри, особенно важно при соединении меди и алюминия;
• Высокая степень защиты IP - герметичная конструкция исключает попадание влаги и пыли;
• Стабильно низкое контактное сопротивление - минимизирует нагрев и потери энергии;
• UV-защита изоляции - не теряет эластичность и целостность под прямыми лучами солнца;
• Долгий срок службы - 40 лет гарантируют минимальное обслуживание системы.

Ограничения применения

• Подходит только для проводов сечения 25 кв.мм - использование для другого сечения недопустимо;
• Не предназначен для соединения однопроволочных жил - требует именно многопроволочной структуры;
• Не следует применять в местах постоянного контакта с маслом, бензином или растворителями - они повредят полимерную изоляцию;
• Не допускается повторное использование после демонтажа - опрессовка разрушает структуру гильзы.

Примеры использования

• Соединение двух участков СИП на столбе при ремонте воздушной линии;
• Переход от СИП к медному кабелю, вводящему в частный дом;
• Объединение фазных проводов в распределительном щите на опоре;
• Подключение трансформаторной подстанции к основной линии через ответвление.

Практические советы

• Выбирайте гильзу ГИА 16-25 (MJPB 16-25) только для проводов точно 25 кв.мм - меньшее или большее сечение вызовут плохой контакт или риск разрыва;
• Перед опрессовкой удалите изоляцию с провода на нужную длину - следуйте меткам на гильзе;
• Используйте профессиональные hydraulic клещи с правильной матрицей - некачественная опрессовка сводит на нет все преимущества;
• После монтажа проверьте внешнюю целостность изоляции - трещины или деформации требуют замены;
• На холоде гильза становится менее пластичной - работайте при положительной температуре, если возможно.
