Гильза изолированная абонентская ГИА 06-16 (MJPB 06-16) | UZA-22-D06-D16 IEK

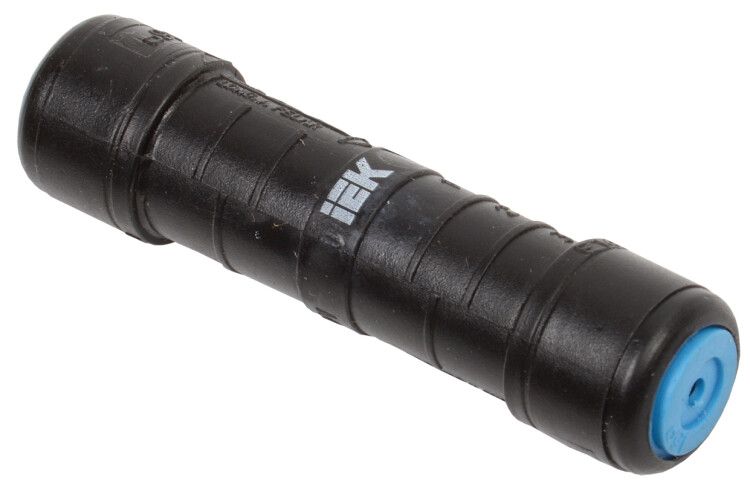

Гильза изолированная абонентская ГИА 06-16 от IEK предназначена для надёжного электрического и механического соединения самонесущих проводов СИП, особенно в условиях открытой прокладки. Алюминиевая гильза с полимерной изоляцией обеспечивает долговечное соединение между алюминиевыми и медными проводниками, сохраняя целостность контакта даже при экстремальных температурах.

Назначение и область применения

Гильза изолированная абонентская ГИА 06-16 используется для соединения самонесущих изолированных проводов (СИП) и других многопроволочных проводников сечением 16 мм². Подходит для монтажа на воздушных линиях электропередачи, ответвлений к домам, вводов в здания и точек пересечения с другими проводами. Особенно эффективна там, где требуется исключить окисление алюминия и предотвратить коррозию на границе меди и алюминия.

Технические характеристики

• Номинальное сечение: 16 кв.мм — подходит для проводов именно этого сечения
• Материал корпуса: алюминий — легкий, хорошо проводит ток, совместим с алюминиевыми проводами
• Изоляция: полимерная, устойчивая к УФ-излучению и перепадам погоды — не трескается на солнце и в мороз
• Напряжение: до 1000 В — рассчитана на напряжения бытовых и промышленных ЛЭП
• Рабочая температура: от –60 °C до +80 °C — выдерживает суровый климат, включая северные регионы
• Срок службы: 40 лет — срок эксплуатации, соответствующий нормам для постоянных соединений
• Тип соединения: полностью защищённое и против натяжения — после опрессовки не распадается под нагрузкой
• Форма жилы: многопроволочная круглая или секторная — совместима с типичными СИП и аналогичными проводами
• Заполнение внутренней полости: специальная контактная смазка — препятствует окислению алюминия и снижает сопротивление

Совместимость и монтаж

Гильза ГИА 06-16 совместима с алюминиевыми и медными многопроволочными проводами сечением 16 мм². Для установки требуется пресс-клещи с матрицей, подходящей под форму гильзы. После опрессовки изоляция остаётся целой — дополнительная изоляция не нужна. Цвет герметизирующего кольца соответствует сечению — позволяет легко проверить правильность выбора гильзы на месте.

Не используйте гильзу для однопроволочных (монолитных) проводов — они не обеспечивают достаточной площади контакта. Максимальная механическая нагрузка: 40% от прочности СИП, 20% — для медного провода. Это важно при расчете натяжения на опорах.

Безопасность и стандарты

Гильза изолированная абонентская ГИА 06-16 соответствует требованиям к изолированным соединениям для воздушных линий. Полимерная изоляция не поддерживает горение и не выделяет токсичных веществ при нагреве. Контактная смазка предотвращает возникновение тепловых точек благодаря стабильно низкому переходному сопротивлению. Соответствие стандартам IEC и ГОСТ обеспечивается конструкцией и испытаниями производителя IEK.

Преимущества

• Защита от окисления алюминия — смазка внутри продлевает жизнь соединения
• Устраняет электрохимическую коррозию при соединении меди и алюминия — частая причина отказов в старых сетях
• Высокая механическая прочность — выдерживает нагрузки при эксплуатации на опорах
• Автоматическая герметизация — изоляция не требует дополнительной термоусадки или ленты
• Стойкость к UV и осадкам — не деградирует под солнцем и в сырую погоду

Ограничения применения

• Не применяется для проводов сечением меньше или больше 16 мм² — риск перегрева или слабого контакта
• Не предназначен для соединения однопроволочных (монолитных) проводов — плохая деформация при опрессовке
• Не использовать в местах с постоянным погружением в воду — хотя IP-защита есть, она не рассчитана на длительную работу под водой
• Не рекомендована для высокочастотных цепей — предназначена для переменного тока 50 Гц

Примеры использования

• Соединение СИП-4 1×16 с медным вводом в дом
• Ответвление от основной ЛЭП к дачному участку
• Переход от алюминиевого провода к медной шине в распределительном щите на столбе
• Ремонт поврежденного участка СИП без замены всего провода

Практические советы

• Выбирайте гильзу по цвету кольца — он указывает на сечение, а не на материал
• Обязательно используйте пресс с правильно подобранной матрицей — неправильная форма вызовет трещины в изоляции
• Проверьте глубину входа провода — он должен доходать до метки на гильзе, чтобы обеспечить полный контакт
• После опрессовки не дергайте провод — дайте соединению «выстояться» 1–2 минуты перед натяжением
• На холоде (ниже –20 °C) согрейте гильзу руками перед работой — полимер становится хрупким
• Для медных проводов помните: максимальная нагрузка — лишь 20% прочности провода, поэтому не перегружайте опору
