Гильза изолированная абонентская MJPB 6-16 инд. упак. | mjpb6-16-r EKF

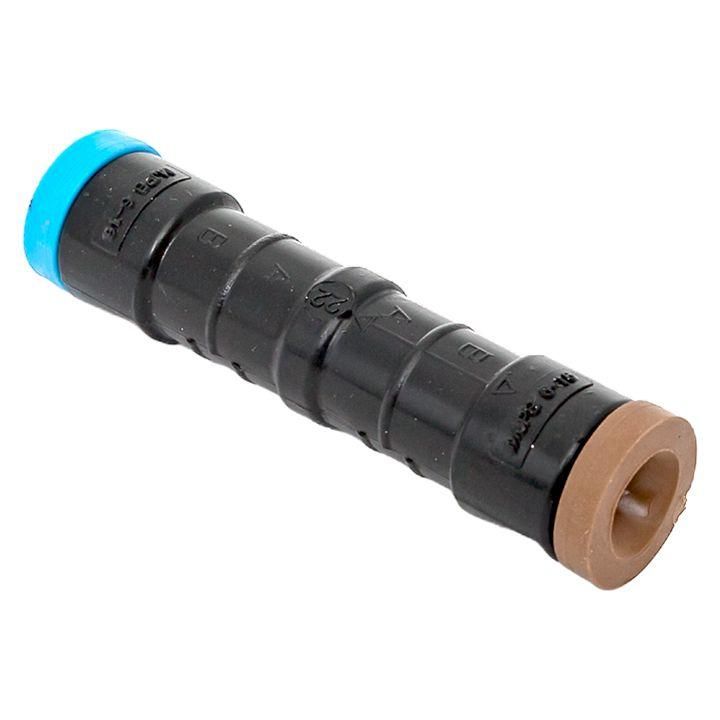

Гильза изолированная абонентская MJPB 6-16 от EKF предназначена для надёжного и герметичного соединения жил проводов СИП при монтаже абонентских ответвлений. Артикул MJPB6-16-R обеспечивает безопасную передачу тока за счёт внутренней контактной смазки и эластомерной изоляции, выдерживающей экстремальные условия окружающей среды.

Назначение и область применения

Гильза изолированная абонентская MJPB 6-16 используется исключительно для соединения жил самонесущего изолированного провода (СИП) при выполнении ответвлений от ЛЭП к домам, хозяйственным постройкам и другим объектам. Применяется в воздушных линиях электропередачи напряжением до 1 кВ. Подходит для монтажа на участках с повышенной влажностью, перепадами температур и агрессивными атмосферными воздействиями.

Технические характеристики

• Сечение жил: 6–16 мм2 - соответствует типовым сечениям СИП-2, СИП-4;
• Материал корпуса: термостойкий эластомер - устойчив к УФ-излучению, морозу и нагреву;
• Внутреннее заполнение: специальная контактная смазка - снижает окисление, повышает долговечность контакта;
• Цветовая маркировка: эластомерные кольца различаются по цвету - позволяют визуально определять подходящий размер гильзы;
• Механическая прочность соединения: 50% от прочности провода - достаточна для эксплуатационных нагрузок, но не заменяет механическую поддержку несущего элемента;
• Степень защиты: IP68 (по факту герметичность достигается после опрессовки) - предотвращает попадание воды и пыли;
• Рабочий температурный диапазон: от –60 C до +90 C - подходит для всех климатических зон России.

Совместимость и монтаж

Гильза MJPB 6-16 совместима только с проводами СИП, имеющими сечение 6–16 мм2. Для установки требуется пресс-клещи с матрицей, соответствующей форме гильзы. Монтаж выполняется в следующем порядке:

• Зачистить изоляцию с жил на длину, равную длине рабочей части гильзы;
• Вставить жилы в гильзу до упора - соблюдать порядок фаз/ноль/земля;
• Произвести опрессовку двумя-тремя ударами пресс-клещей - контрольный отпечаток должен быть четким и равномерным;
• Убедиться, что изоляция гильзы плотно охватывает место соединения - проверить целостность эластомерного покрытия.

Не допускается использование гильзы для соединения медных и алюминиевых проводов между собой - она рассчитана только на однородные жилы СИП.

Преимущества

• Автоматическая герметизация благодаря эластомерной оболочке - не требует дополнительной изоляции;
• Контактная смазка внутри предотвращает окисление и увеличивает срок службы соединения;
• Цветовая маркировка ускоряет выбор правильного размера на месте работ;
• Высокая стойкость к внешним факторам - не трескается, не выгорает, не корродирует даже при длительном воздействии солнца и влаги;
• Соответствие требованиям к качеству соединений в распределительных сетях.

Ограничения применения

• Не применяется для соединения проводов с сечением менее 6 мм2 или более 16 мм2 - возможен риск перегрева или механического разрушения;
• Не предназначен для использования в качестве ответвления от силового кабеля - только для СИП;
• Не рекомендуется применять в местах постоянного механического напряжения (например, на изгибах или точках натяжения) - необходимо использовать дополнительные поддерживающие элементы;
• Не подлежит демонтажу - после опрессовки соединение является необратимым.

Примеры использования

• Подключение частного дома к ЛЭП через ответвление от столба;
• Соединение жил СИП на промежуточных опорах при переходе с одного маршрута на другой;
• Обустройство временных или постоянных питаний для насосных станций, освещения дворов, теплиц;
• Работы по модернизации старых воздушных линий с заменой изоляционных соединителей.

Практические советы

• Перед монтажом всегда проверяйте соответствие сечения жилы и гильзы - используйте цветовую маркировку как ориентир;
• При работе в холодную погоду (ниже –20 C) согрейте гильзу в руках - эластомер становится хрупким при низких температурах;
• Используйте только сертифицированные пресс-клещи с матрицами, рекомендованными EKF для гильз MJPB - некорректный инструмент приведёт к плохому контакту;
• После монтажа визуально проверьте отсутствие трещин на изоляции и равномерность отпечатков опрессовки - дефекты могут стать причиной перегрева;
• Гильза MJPB 6-16 от EKF - один из самых распространённых решений для бытовых ответвлений; её можно считать эталоном для сравнения аналогов.
