Гильза алюминиевая под опресовку ГА 16-5.4 | 41449 КВТ

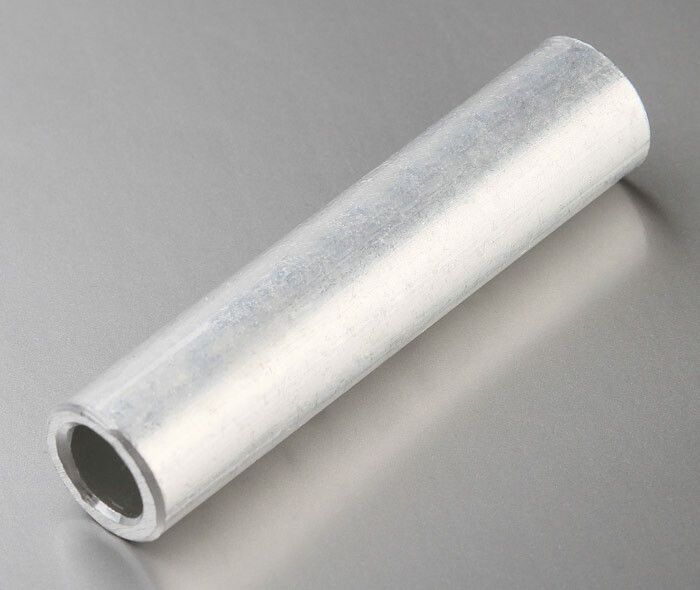

Гильза алюминиевая под опрессовку ГА 16-5.4 КВТ предназначена для надёжного соединения встык алюминиевых проводов и кабелей с номинальным сечением 16 мм² и рабочим напряжением до 10 кВ. Бренд КВТ обеспечивает соответствие требованиям ГОСТ 23469.2-79, а серия ГА гарантирует совместимость с типичными условиями распределительных сетей.

Назначение и область применения

Гильза алюминиевая под опрессовку ГА 16-5.4 КВТ используется для создания электрического соединения между двумя концами алюминиевого провода или кабеля без передачи механической нагрузки на саму гильзу. Применяется в воздушных и кабельных линиях напряжением до 10 кВ, особенно там, где требуется высокая долговечность контакта и устойчивость к коррозии. Подходит для многопроволочных жил круглой и секторной формы.

Технические характеристики

• Номинальное сечение: 16 мм²
• Номинальное напряжение: 10 кВ
• Материал: алюминий марки АД1
• Наружный диаметр: 10 мм
• Внутренний диаметр: 5,4 мм
• Форма жилы: многопроволочная круглая / секторная
• Способ монтажа: опрессовка
• Цвет: серый
• Покрытие: без покрытия
• Стандарт: ГОСТ 23469.2-79

Совместимость и монтаж

Гильза ГА 16-5.4 КВТ совместима с:

• Алюминиевыми проводами и кабелями
• Сплавами алюминия с магнием и кремнием (альдрей)
• Сталеалюминиевыми проводами (при условии, что алюминиевая часть соответствует сечению 16 мм²)

Перед монтажом необходимо:

1. Зачистить концы жил кордощёткой до металлического блеска.
2. Нанести на жилы и внутреннюю поверхность гильзы проводящую контактную пасту «КВТ».
3. Вставить жилы в гильзу так, чтобы они выходили на половину её длины — это обеспечит равномерное распределение давления при опрессовке.
4. Произвести опрессовку специальным прессом с подходящими матрицами. Для секторных жил рекомендуется использовать набор матриц НМ-300 С (КВТ) для предварительного скругления.

Не допускается использование гильзы для соединений, испытывающих осевую тягу — она не рассчитана на механическую нагрузку.

Безопасность и стандарты

Гильза ГА 16-5.4 КВТ изготовлена в соответствии с ГОСТ 23469.2-79, который регламентирует требования к соединительным гильзам для силовых кабелей до 10 кВ. Соответствие стандарту гарантирует безопасность эксплуатации в электроустановках, включая сети с повышенной влажностью и перепадами температур. Отсутствие покрытия снижает риск отслоения, но требует обязательного использования контактной пасты для защиты от оксидации.

Преимущества

• Высокая электропроводность благодаря материалу АД1 — минимальные потери энергии в месте соединения.
• Устойчивость к коррозии при правильном применении пасты «КВТ».
• Сквозная конструкция позволяет легко контролировать глубину ввода жил.
• Совместимость с распространёнными типами алюминиевых жил, включая сложные секторные и альдрей-проводники.

Ограничения применения

• Не применяется для соединений, подвергающихся растягивающим усилиям — гильза не воспринимает осевую нагрузку.
• Не предназначена для работы при температурах выше +80 °C длительно — возможна потеря прочности контакта.
• Требует точного соблюдения технологии: без пасты «КВТ» и качественной зачистки срок службы соединения значительно сокращается.
• Не подходит для медных проводов — отличаются коэффициентом теплового расширения и химической активностью.

Примеры использования

• Соединение ответвлений в ЛЭП 6–10 кВ с алюминиевыми проводами типа АС.
• Ремонт повреждённых участков кабеля ААБл или аналогичных с алюминиевыми жилами.
• Обустройство переходов между сегментами кабельной трассы в подстанциях и распределительных пунктах.
• Изготовление ответвительных муфт в условиях ограниченного доступа, когда нельзя использовать термоусадочные элементы.

Практические советы

• Всегда используйте пасту «КВТ» — даже микроскопические оксиды на алюминии увеличивают сопротивление контакта в десятки раз.
• Проверьте диаметр жилы до монтажа: если он больше 5,4 мм — гильза не подойдёт; если меньше — возможен люфт и плохая опрессовка.
• Для секторных жил обязательно проведите скругление матрицами НМ-300 С — это исключит зазоры внутри гильзы и повысит надёжность соединения.
• После опрессовки проверьте качество: штампы должны быть равномерными, без трещин и выдавливания металла.
• Храните гильзы в сухом помещении — хотя материал устойчив к коррозии, влага может вызвать образование оксидов на поверхности до установки.
