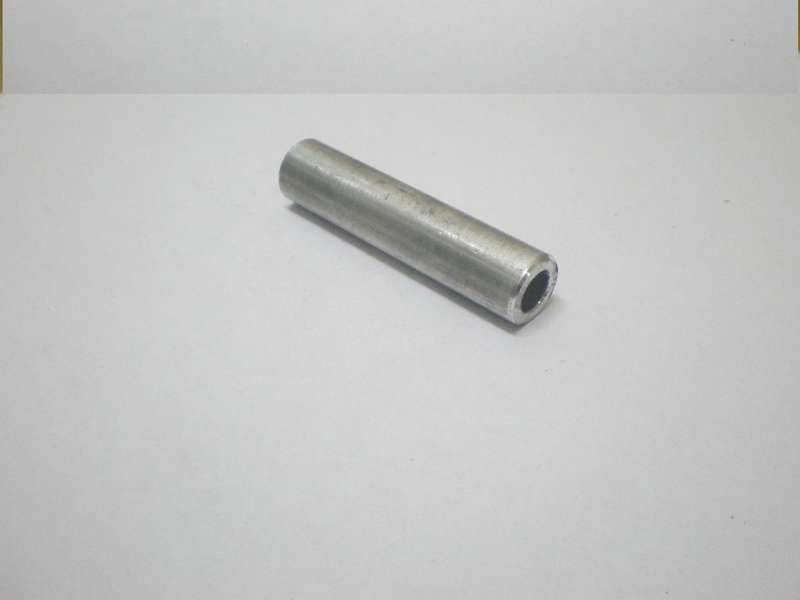

Гильза соединительная ГА 16-5.4 УХЛ3 опрес. алюм. CuPRO КЗОЦМ 5716

Гильза алюминиевая соединительная ГА 16-5.4 УХЛ3 для опрессовки от КЗОЦМ предназначена для надёжного соединения алюминиевых жил кабелей и проводов сечением 16 мм2 методом опрессовки. Применяется в силовых сетях до 30 кВ, особенно там, где важна устойчивость к перепадам температур и механическая нагрузка.

Назначение и область применения

Гильза алюминиевая соединительная ГА 16-5.4 УХЛ3 используется исключительно для создания постоянных соединений между алюминиевыми токоведущими жилами. Подходит для монтажа и восстановления кабельных линий в распределительных устройствах, на опорах ЛЭП, внутри щитов и оборудования. Область применения - энергетика, промышленные объекты, транспорт, строительство. Нельзя применять для меди или комбинированных (алюмомедных) жил.

Технические характеристики

• Номинальное сечение: 16 кв.мм - соответствует алюминиевой жиле такого же сечения;
• Максимальное напряжение: 30 кВ - рассчитана на работу в средневольтовых сетях;
• Материал: технический алюминий марки АД1 - обеспечивает хорошую проводимость и коррозионную стойкость;
• Форма поперечного сечения: круглая / секторная - совместима с большинством типов жил, в том числе сегментными;
• Диапазон рабочих температур: от –70 C до +45 C - выдерживает экстремальные условия, включая холодные регионы России;
• Способ монтажа: опрессовка - требует специального инструмента (клещей или пресса);
• Индекс климатического исполнения: УХЛ3 - предназначен для работы в умеренном и холодном климате, в помещениях и на открытых площадках.

Совместимость и монтаж

Гильза ГА 16-5.4 УХЛ3 совместима только с одножильными и многожильными алюминиевыми проводниками сечением 16 мм2. Для качественного соединения необходимо:

• Зачистить жилы на длину, равную половине длины гильзы;
• Удалить оксидную плёнку с поверхности алюминия (например, шабером или металлической щёткой);
• Обработать жилы антиоксидантной пастой перед вставкой в гильзу - снижает риск повышения сопротивления контакта;
• Опрессовать двумя-трёмя ударами пресса с правильным матрицем, подходящим под размер гильзы;
• Не допускать перекоса жил при введении - это вызывает плохой контакт и нагрев.

Безопасность и стандарты

Производится согласно требованиям ГОСТ 7385–91 и ТУ 16-705.100-2004. Соответствует нормам безопасности для электроустановок до 35 кВ. Материал АД1 не содержит свинца и других токсичных компонентов. Гильза не горюча и не выделяет опасных веществ при работе.

Преимущества

• Высокая электропроводность - близка к показателям чистого алюминия, минимизирует потери мощности;
• Стойкость к внешним воздействиям - защищает соединение от влаги, пыли, химических агрессивных сред;
• Механическая прочность - после опрессовки соединение выдерживает значительные усилия на растяжение и изгиб;
• Лёгкость материала - удобна при транспортировке и установке на высоте или в труднодоступных местах;
• Срок службы более 25 лет при соблюдении условий монтажа.

Ограничения применения

• Не применяется для соединения медных жил - возникает гальваническая коррозия;
• Не рекомендовано использование вне диапазона температур (-70…+45 C): при более низких температурах возможна хрупкость, выше - снижение механической прочности;
• Не подходит для временных соединений - только для постоянных, опрессованных контактов;
• Требуется точное соответствие сечения жилы и гильзы - нельзя использовать для 10 мм2 или 25 мм2 жил даже «на глаз»;
• Не следует применять в зонах с частыми вибрациями без дополнительной фиксации - возможно ослабление контакта.

Примеры использования

• Соединение алюминиевых кабелей в распределительных пунктах на промышленных предприятиях;
• Ремонт поврежденных участков воздушных линий 10–30 кВ;
• Подключение клемм в трансформаторных будках;
• Монтаж систем освещения и питания на теплицах, элеваторах, в зимних условиях;
• Сборка силовой аппаратуры в автопроме (при использовании алюминиевых шин).

Практические советы

• Перед монтажом проверьте внутренний диаметр гильзы - он должен свободно принимать жилу без усилия, но без люфта;
• Выбирайте пресс с матрицей, указанной в документации КЗОЦМ - для ГА 16-5.4 обычно требуется матрица №5;
• После опрессовки визуально контролируйте форму: гильза должна быть плотно сплющена, без трещин и выпуклостей;
• При массовом монтаже используйте контрольный образец - один тестовый соединение обязательно проверяйте на сопротивление переходного контакта;
• Храните гильзы в сухом месте - хотя материал устойчив, длительное попадание воды может ускорить окисление на торцах.
