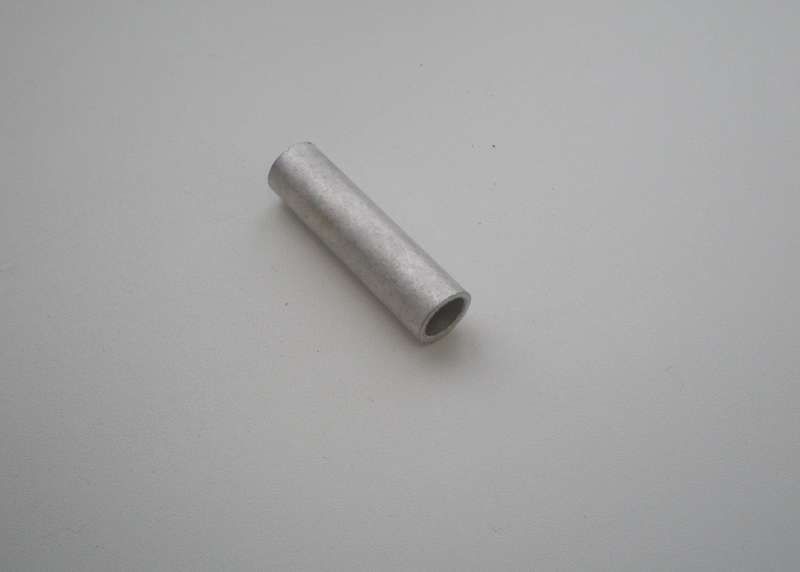

Гильза соединительная ГМЛ 16-6 УХЛ3 опрес. луженая медн. CuPRO КЗОЦМ 7224

Гильза медная соединительная луженая ГМЛ 16-6 для опрессовки — это элемент для надёжного соединения медных жил кабелей сечением 16 мм² методом опрессовки. Произведённая компанией КЗОЦМ, эта гильза обеспечивает низкое переходное сопротивление и устойчивость к коррозии благодаря оловянному покрытию, подходя для промышленных, строительных и автопромышленных задач.

Назначение и область применения

Гильза медная соединительная луженая ГМЛ 16-6 для опрессовки используется исключительно для создания механически прочных и электрически надёжных соединений между двумя медными жилами кабеля или провода. Применяется там, где требуется замена сварки или пайки — например, при монтаже силовых цепей, распределительных щитов, систем заземления, на транспорте и в промышленном оборудовании. Подходит для условий с перепадами температур и повышенной влажностью.

Технические характеристики

• Тип: Соединительная гильза
• Номинальное сечение: 16 кв.мм — рассчитана на жилы именно этого сечения
• Материал: Электротехническая медь марки М2 — высокая проводимость и пластичность
• Покрытие: Луженая оловом — предотвращает окисление, снижает риск коррозии, улучшает совместимость с паяльником
• Способ монтажа: Только опрессовка — требует специальных клещей или пресса
• Рабочая температура: От -70 °C до +45 °C — допустимо использование в холодных регионах и внутри закрытых помещений
• Напряжение: До 35 кВ — подходит для средневольтовых сетей, но не для высоковольтных кабелей выше указанного значения
• Исполнение: Стандартное — без дополнительной защиты, не герметична

Совместимость и монтаж

Гильза медная соединительная луженая ГМЛ 16-6 для опрессовки совместима только с медными жилами сечения 16 мм². Для правильного соединения необходимо использовать пресс-клещи с матрицей, соответствующей размеру гильзы. Нельзя использовать гильзу для алюминиевых или многожильных кабелей другого сечения — это приведёт к плохому контакту, нагреву и выходу из строя. Перед опрессовкой жилы должны быть зачищены на длину, равную внутренней части гильзы, и плотно вставлены до упора. После опрессовки проверьте качество соединения: деформация должна быть равномерной, без трещин и выступов.

Безопасность и стандарты

Производится в соответствии с требованиями к качеству медных соединителей для электротехники. Материал соответствует ГОСТ 859 (медь М2), а процесс лужения — нормам, обеспечивающим долговечность покрытия. Гильза не имеет сертификата взрывозащиты и не предназначена для установки во взрывоопасных зонах. Не используйте её в местах с постоянным воздействием открытого пламени или агрессивных химикатов.

Преимущества

• Высокая электропроводность — медь М2 даёт минимальные потери энергии
• Устойчивость к коррозии — оловянное покрытие защищает от окисления даже в сырых помещениях
• Механическая прочность — после опрессовки соединение выдерживает нагрузки на растяжение и вибрацию
• Не требует пайки — быстрый и безопасный способ монтажа без открытого огня
• Совместимость с большинством промышленных пресс-клещей — легко найти нужные матрицы

Ограничения применения

• Не применяется для алюминиевых или комбинированных жил — возможен электрохимический эффект и разрушение соединения
• Не предназначена для работы при температурах выше +45 °C — при длительном перегреве олово может расплавиться
• Не является герметичной — не рекомендуется для прямого монтажа в земле или под водой без дополнительной изоляции
• Не подходит для частых разъединений — одноразовое соединение, не предназначенное для демонтажа
• Не используется в цепях переменного тока выше 35 кВ — превышение напряжения вызывает пробой изоляции

Примеры использования

• Соединение фазных жил в распределительных щитах зданий
• Подключение клемм двигателя в промышленных станках
• Монтаж заземляющих проводников в кабельных колодцах
• Объединение проводов в бортовой сети грузового автомобиля
• Ремонт повреждённых участков кабеля в теплицах и холодильных камерах

Практические советы

• Выбирайте гильзу точно по сечению жилы — 16 мм² — не экономьте на размере, чтобы избежать перегрева
• Перед опрессовкой протестируйте матрицу на образце — неправильно выбранная форма приведёт к плохому контакту
• Если работаете в условиях повышенной влажности, дополнительно изолируйте место соединения термоусадкой или лентой
• Не используйте гильзу ГМЛ 16-6 для многожильных проводов без предварительной запрессовки концов — они могут “вылезать” из гильзы
• Храните гильзы в сухом месте — хотя покрытие защищено, длительное воздействие влаги может повредить олово
• Артикулы 7224 от КЗОЦМ и ОЦМ идентичны — можно заказывать у любого поставщика, если соблюдены условия хранения
