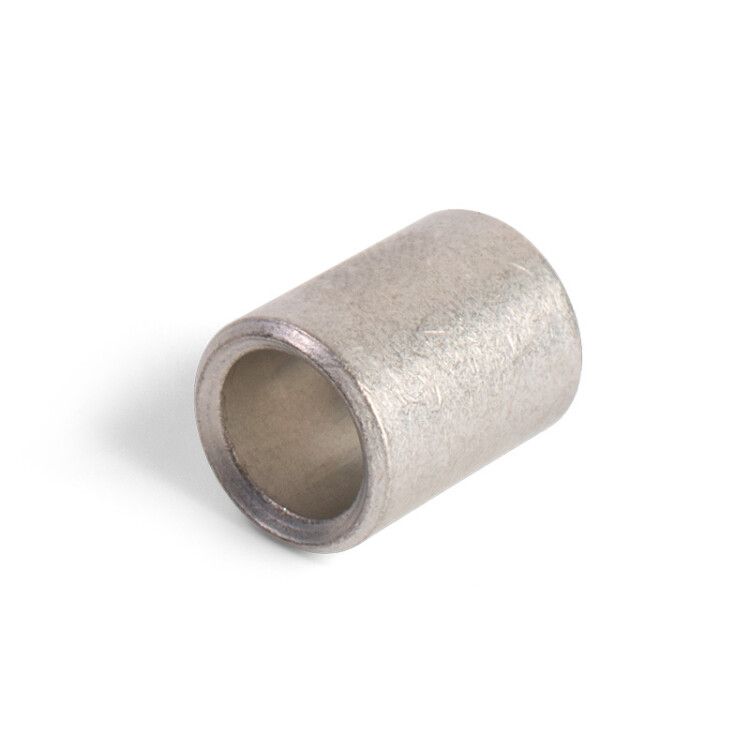

Гильза кабельная ГМЛ-П 16 - 67294 КВТ

Гильза медная луженая под опресовку ГМЛ-П 16 от КВТ предназначена для надёжного соединения медных проводов методом опрессовки, особенно в условиях ограниченного пространства. Артикул 67294 соответствует стандартному исполнению серии ГМЛ-П и рассчитана на работу в сетях до 1 кВ.

Назначение и область применения

Гильза медная луженая под опресовку ГМЛ-П 16 используется для создания стыковых соединений между двумя медными проводниками сечением до 16 мм2. Применяется для параллельного соединения внахлёст - то есть когда два провода укладываются друг на друга и зажимаются одной гильзой. Подходит для монтажа в распределительных коробках, щитах, на станциях и оборудовании, где важна компактность и долговечность контакта. Особенно эффективна там, где нельзя использовать болтовые соединения или требуется высокая механическая прочность.

Технические характеристики

• Материал: медь марки М1 - высокая электропроводность и пластичность
• Покрытие: лужение оловом с добавкой висмута - повышает коррозионную стойкость и удобство пайки
• Номинальное сечение: 16 мм2
• Номинальный ток: 85 А
• Номинальное напряжение: до 1 кВ
• Наружный диаметр: 8,1 мм
• Внутренний диаметр: 5,5 мм
• Форма: длинная, сквозная - позволяет проходить проводам через всю гильзу
• Рабочий температурный диапазон: от –40 C до +50 C
• Цвет: серый (матовая поверхность после лужения)
• Нормативный документ: ТУ 3449-067-97284872-2015

Совместимость и монтаж

Гильза ГМЛ-П 16 совместима с медными однопроволочными и многопроволочными жилами, имеющими сечение от 10 до 16 мм2. Благодаря расширенным мультиразмерным диапазонам допускается соединение проводов разного сечения в одной гильзе - например, 10 мм2 и 16 мм2. Для монтажа необходим специальный пресс с матрицей, подходящей под тип гильзы. На конце гильзы выполнены фаски - они облегчают введение изоляционной части провода. После опрессовки гильза плотно обжимается, образуя монолитный контакт без воздушных зазоров. Уменьшенные габариты позволяют использовать её даже в тесных распаячных коробках.

Безопасность и стандарты

Гильза ГМЛ-П 16 соответствует требованиям ТУ 3449-067-97284872-2015. Луженое покрытие классифицируется как климатическое исполнение Т2 - устойчиво к влажности и агрессивной среде. Номинальное напряжение 1 кВ гарантирует безопасную эксплуатацию в бытовых и промышленных сетях до этого уровня. Соединение не требует дополнительной изоляции, однако рекомендуется закрывать место опрессовки термоусадкой или изолентой при наличии внешних воздействий.

Преимущества

• Высокая надёжность соединения за счёт металлического контакта без окислов
• Лужение с висмутом снижает риск коррозии и увеличивает срок службы
• Компактные размеры - идеальна для установки в малогабаритных корпусах
• Возможность соединения проводов разного сечения в одном изделии
• Фаски на краях ускоряют и упрощают процесс заправки проводов
• Совместима с продукцией КВТ: наконечники, прессы, матрицы - единая система монтажа

Ограничения применения

• Не применяется для алюминиевых проводов - материал гильзы только медь
• Не предназначен для работы при температурах выше +50 C или ниже –40 C
• Требует обязательного использования правильного пресса и матрицы; ручная опрессовка плоскогубцами недопустима
• Не заменяет изолирующие элементы - после монтажа необходимо дополнительно изолировать соединение при необходимости
• Не следует использовать в местах постоянного механического трения или вибрации без дополнительной фиксации

Примеры использования

• Соединение двух медных кабелей 16 мм2 в распределительном щите
• Ответвление от основного провода 16 мм2 к розетке с проводом 10 мм2
• Объединение фазных жил в цепях управления станков
• Замена старого болтового соединения в старом электрошкафе при модернизации
• Монтаж в труднодоступных участках - например, внутри панели автоматики

Практические советы

• Перед опрессовкой удалите изоляцию точно на длину гильзы - не больше, не меньше
• Используйте только матрицу, рекомендованную производителем для гильз ГМЛ-П
• Проверьте глубину входа провода - он должен полностью войти в гильзу, не выступая с торцов
• После опрессовки проверьте прочность соединения легким растяжением - провода не должны выскальзывать
• Для защиты от влаги и пыли используйте термоусадочные трубки с клеевым слоем
• Храните гильзы в сухом месте - хотя лужение защищает от коррозии, длительное воздействие влаги может снизить качество контакта
