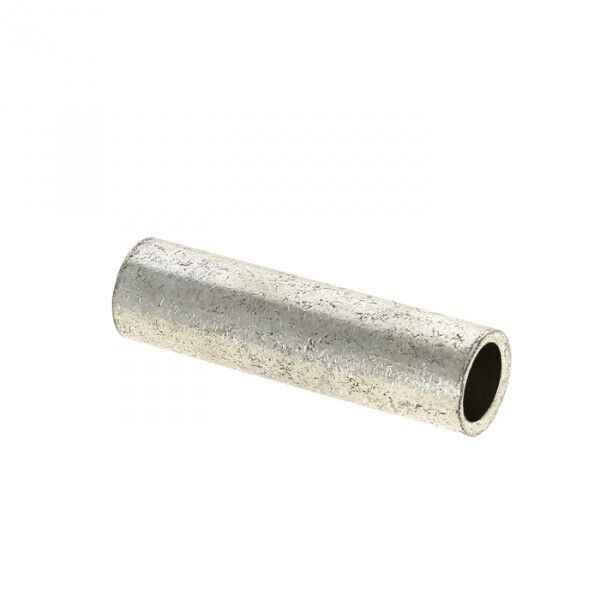

Гильза соединительная медная луженая GTY-16-6 (ГМЛ) EKF PROxima |

Гильза соединительная медная луженая (ГМЛ) от EKF серии PROxima (артикул gty-16-6) предназначена для надёжного стыкового соединения медных проводников методом опрессовки. Лужёная поверхность обеспечивает устойчивость к коррозии, что особенно важно в условиях повышенной влажности или длительной эксплуатации.

Назначение и область применения

Гильза ГМЛ используется для создания прочных и долговечных соединений между двумя медными жилами кабеля или провода. Подходит для работы с проводниками сечением 16 мм2. Применяется в силовых цепях до 35 кВ, в распределительных устройствах, на подстанциях, в промышленном оборудовании и при монтаже кабельных трасс. Особенно эффективна там, где требуется исключить окисление контактов - например, во влажных помещениях, на улице или в зонах с высокой температурой.

Технические характеристики

• Материал: медь, лужёная поверхность (олово-висмутовое покрытие)
• Тип соединения: стыковой (два провода вставляются с двух сторон)
• Номинальное сечение проводника: 16 мм2
• Номинальный ток: 80 А
• Номинальное напряжение: 35 кВ
• Наружный диаметр: 8 мм
• Внутренний диаметр: 6 мм
• Форма: длинная гильза
• Способ монтажа: опрессовка
• Цвет: серый
• Классификация по AWG: 5
• Гарантийный срок: 60 месяцев

Совместимость и монтаж

Гильза GML совместима только с медными жилами. Для монтажа необходима опрессовочная клещи с матрицей, соответствующей размеру гильзы (диаметр 8 мм). Убедитесь, что зачищенная часть провода полностью помещается внутри гильзы - длина зачистки должна соответствовать длине рабочей части гильзы. После опрессовки проверьте качество соединения: деформация должна быть равномерной, без трещин и перекосов. Гильза подходит для проводов с лаковой изоляцией - после зачистки изоляции можно сразу выполнять опрессовку.

Безопасность и стандарты

Гильза ГМЛ соответствует требованиям к электроизоляционным соединениям для сетей до 35 кВ. Лужёное покрытие снижает риск возникновения тепловых точек за счёт улучшения электропроводности и защиты от окисления. Соединение считается защищённым - не требует дополнительной герметизации при использовании в закрытых шкафах и каналах.

Преимущества

• Лужёная поверхность предотвращает окисление меди, продлевая срок службы соединения
• Высокая механическая прочность после опрессовки
• Устойчивость к влаге и химическим воздействиям благодаря защитному слою
• Совместимость с проводами любой степени изоляции, включая лакированную
• Долгий гарантийный срок - 5 лет

Ограничения применения

• Не применяется для алюминиевых или многожильных проводов с другими металлическими жилами - возможна гальванопара и быстрое разрушение соединения
• Не предназначен для открытого монтажа без дополнительной защиты в агрессивных средах (например, в морской зоне с высокой солёностью воздуха)
• Не заменяет муфты для ответвления - это стыковая гильза, только два провода, никаких ответвлений
• Работает только при соблюдении технологии опрессовки; использование неподходящих клещей приведёт к плохому контакту

Примеры использования

• Соединение медных жил кабеля КВВГ в распределительном щите
• Замена повреждённого участка кабеля на промышленном конвейере
• Объединение фазных проводов в подземной кабельной линии
• Монтаж соединений в трансформаторных будках и на подстанциях

Практические советы

• Перед опрессовкой обязательно зачистите жилы до металла - даже микроскопический слой изоляции снижает контакт
• Выбирайте клещи с матрицей, подходящей именно под диаметр 8 мм - слишком маленькая или большая матрица испортит гильзу
• Проверяйте посадочный диаметр: внутренний размер 6 мм рассчитан на одиночные жилы 16 мм2, не используйте для более толстых проводов
• Если работаете в сыром месте - дополнительно обмотайте место соединения термоусадкой, хотя гильза уже защищена от коррозии
• Артикул gty-16-6 - это единственный вариант в серии PROxima с такими параметрами; другие модели имеют другое сечение или форму
