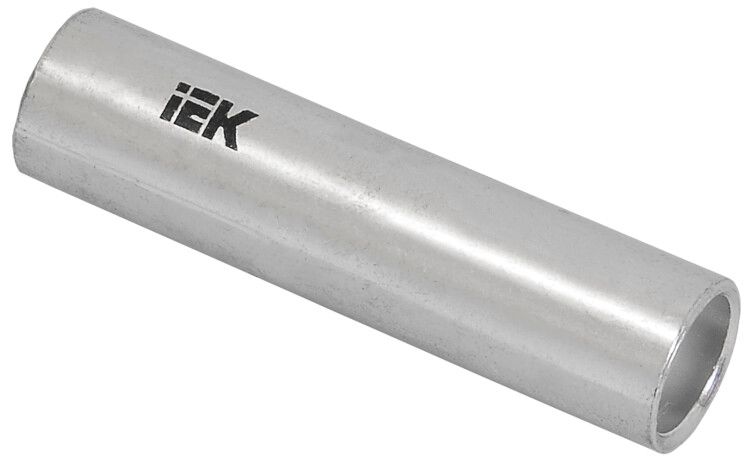

Гильза соединительная ГМЛ-16 луженая медн. IEK UGTY10-016-06

Гильза ГМЛ-16 медная луженая соединительная от IEK - это стыковой соединитель из луженой меди для надёжного соединения одножильных и многожильных проводников сечением 16 кв.мм. Применяется в силовых цепях до 10 кВ, особенно там, где важна долговечность и устойчивость к окислению.

Назначение и область применения

Гильза ГМЛ-16 медная луженая соединительная используется для создания прочных электрических соединений между проводниками одного или разного материала: медь–медь, медь–алюминий, алюминий–алюминий. Подходит для прокладки в распределительных устройствах, трансформаторных подстанциях, на опорах ЛЭП, в кабельных каналах и других местах, где требуется герметичное и долговечное соединение.

Технические характеристики

• Материал: медь с лужёным покрытием - снижает окисление и улучшает контакт
• Поперечное сечение: 16 кв.мм - рассчитана на провода этого же сечения с каждой стороны
• Наружный диаметр: 7,3 мм - позволяет легко поместить в клеммы и муфты
• Внутренний диаметр: 5,7 мм - обеспечивает плотную посадку жил
• Форма: длинная - увеличивает площадь контакта и равномерность распределения давления при опрессовке
• Уровень напряжения: до 10 кВ - применяется в средневольтных сетях
• Способ монтажа: опрессовка - требует специальных клещей, не допускает пайки
• Срок службы: 5 лет - при соблюдении условий эксплуатации
• Цвет: серый - визуально отличается от немедных аналогов
• Подходит для многожильных проводников: да - совместима с гибкими кабелями

Совместимость и монтаж

Гильза ГМЛ-16 медная луженая соединительная совместима с любыми проводниками сечением 16 кв.мм, вне зависимости от числа жил. Для монтажа необходимы гидравлические или механические опрессовочные клещи с матрицей, соответствующей диаметру гильзы. Убедитесь, что жилы полностью введены внутрь - зазоры снижают надёжность соединения. После опрессовки проверьте качество сжатия: деформация должна быть равномерной, без трещин и выступов.

Безопасность и стандарты

Гильза ГМЛ-16 медная луженая соединительная соответствует требованиям к соединительным элементам для кабельных систем до 10 кВ. Лужёное покрытие предотвращает образование оксидов, снижает переходное сопротивление и повышает безопасность при длительной нагрузке. Не используйте в условиях постоянного воздействия открытого пламени или химически активных сред.

Преимущества

• Лужёная поверхность защищает медь от коррозии - продлевает срок службы соединения
• Высокая теплопроводность меди обеспечивает минимальные потери энергии
• Длинная форма гарантирует равномерное распределение усилия при опрессовке
• Совместимость с алюминием - позволяет выполнять переходные соединения без дополнительных адаптеров
• Стандартное исполнение - совпадает с требованиями ГОСТ и практикой монтажа в РФ

Ограничения применения

• Не предназначен для пайки - использование припоя нарушает целостность соединения
• Не рекомендуется применять в условиях температур выше +80 C длительно - риск перегрева
• Не подходит для проводников меньшего сечения - возможен люфт и плохой контакт
• Требует обязательной опрессовки - скручивание или болтовое соединение недопустимы
• Срок службы ограничен 5 годами - после этого времени рекомендуется замена при высоких нагрузках

Примеры использования

• Соединение фазных жил в кабельной муфте 10 кВ
• Переход от алюминиевого кабеля к медному выводу трансформатора
• Объединение двух участков кабеля в распределительном щите
• Замена повреждённого участка в воздушной линии с использованием бронированных кабелей

Практические советы

• Выбирайте гильзу ГМЛ-16 медная луженая соединительная только для проводников точно 16 кв.мм - даже 14 или 18 кв.мм вызовут проблемы
• Перед опрессовкой зачистите жилы на длину, равную половине длины гильзы - не более
• Используйте клещи с правильной матрицей - неподходящий инструмент деформирует гильзу
• Проверяйте цвет лужёного слоя: он должен быть равномерно серебристо-серым; тёмные пятна - признак окисления
• Артикул ugty10-016-06 от IEK - сохраняйте его при закупке, чтобы получить именно эту модель, а не аналог с другим диаметром
