Гильза медная ГМ 16-6 ГОСТ 23469.3 | UGT11-016-06 IEK

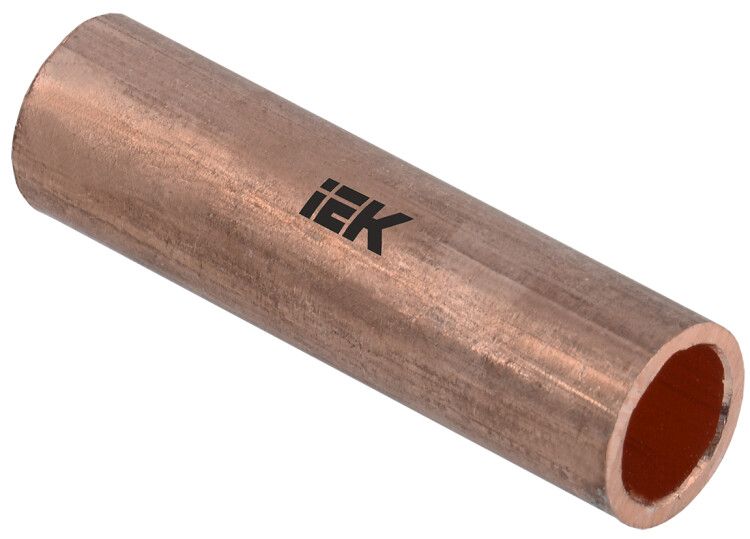

Гильза медная ГМ 16-6 ГОСТ 23469.3 от бренда IEK - это стыковой соединитель из меди для надёжного соединения многожильных проводников сечением 16 мм2 методом опрессовки. Применяется в силовых цепях до 10 000 В, особенно там, где важна долговечность и устойчивость к механическим нагрузкам.

Назначение и область применения

Гильза медная ГМ 16-6 ГОСТ 23469.3 используется для создания прочного электрического контакта между двумя медными жилами кабеля или провода. Подходит для работы в распределительных щитах, трансформаторных подстанциях, на участках высоковольтной сети до 10 000 В. Часто применяется в энергообъектах, промышленном оборудовании и системах освещения с повышенными требованиями к надёжности соединений.

Технические характеристики

• Материал: Электротехническая медь - обеспечивает низкое электрическое сопротивление и хорошую теплопроводность.
• Сечение провода: 16 мм2 - рассчитана на одновременную опрессовку двух жил этого сечения.
• Тип соединения: Стыковой - соединяет два конца проводника в одну линию без ответвлений.
• Способ монтажа: Опрессовка - требует специальных клещей и матриц, подходящих для данного типа гильзы.
• Изоляция: Поливинилхлорид (PVC) - защищает место соединения от внешних воздействий, предотвращает замыкание.
• Форма: Длинная - увеличенная длина способствует равномерному распределению давления при опрессовке и снижает риск повреждения жил.
• Напряжение: До 10 000 В - соответствует классу напряжения для средневольтовых сетей.
• Срок службы: 30 лет - при соблюдении условий монтажа и эксплуатации.
• Цвет: Медный - визуально отличается от алюминиевых аналогов, что упрощает идентификацию.
• Закрытие: Без защитного покрытия - не имеет антикоррозийного слоя, поэтому не рекомендуется для открытой установки во влажной или агрессивной среде.

Совместимость и монтаж

Гильза медная ГМ 16-6 ГОСТ 23469.3 совместима исключительно с медными многожильными проводниками того же сечения - 16 мм2. Для монтажа требуется hydraulic or mechanical press with appropriate die for GMS type connectors. Убедитесь, что используемые клещи имеют матрицу, соответствующую размеру гильзы - неверный инструмент приведёт к плохому контакту или разрушению изоляции. После опрессовки проверьте качество соединения: штамповка должна быть равномерной, без трещин и перекосов. Нельзя использовать гильзу для алюминиевых или комбинированных жил - это вызывает электрохимическую коррозию.

Безопасность и стандарты

Гильза медная ГМ 16-6 ГОСТ 23469.3 соответствует государственному стандарту ГОСТ 23469.3, который регламентирует требования к материалам, форме и испытательным параметрам таких соединителей. Соответствие стандарту гарантирует безопасную работу в условиях максимального рабочего напряжения 10 000 В. Изоляция PVC выдерживает температурный режим от –50C до +80C, что делает её пригодной для большинства внутренних установок.

Преимущества

• Высокая электропроводность меди минимизирует потери мощности и нагрев в месте соединения.
• Длинная форма гильзы позволяет добиться более равномерного сжатия при опрессовке, чем у коротких моделей.
• PVC-изоляция защищает контакт от влаги, пыли и случайного прикосновения.
• Рассчитана на длительный срок службы - 30 лет - при правильной установке.
• Удобна для массового монтажа благодаря стандартизированной форме и широкой доступности инструмента.

Ограничения применения

• Не для алюминиевых или медно-алюминиевых жил - возможна быстрая коррозия и потеря контакта.
• Не предназначен для наружной установки без дополнительной защиты - отсутствие металлического покрытия делает медь восприимчивой к окислению в агрессивной среде.
• Требует точного подбора инструмента для опрессовки; использование неподходящих клещей недопустимо.
• Не следует применять в местах постоянного изгиба или вибрации - соединение не является гибким и может растрескаться.
• Не допускается повторное использование после демонтажа - деформация материала при опрессовке необратима.

Примеры использования

• Соединение фазных жил в распределительных щитах 6–10 кВ.
• Обрывы кабелей в подземных коллекторах при ремонте ЛЭП.
• Присоединение выводов трансформаторов к шинам внутри КТП.
• Монтаж заземляющих контуров в промышленных объектах.
• Замена поврежденных участков кабеля в цепях питания насосов, компрессоров, конвейеров.

Практические советы

• Перед монтажом зачистите жилы точно на длину гильзы - лишняя часть не войдёт, слишком короткая - плохо закрепится.
• Проверяйте соответствие номера матрицы на прессе типу гильзы - для ГМ 16-6 нужна именно эта пара.
• После опрессовки протяните соединение рукой - оно не должно двигаться. Если есть люфт - переделайте.
• На воздухе в помещениях с высокой влажностью лучше дополнительно герметизировать место соединения термоусадкой или изолирующей лентой.
• Артикул ugt11-016-06 часто встречается в запасах у сервисных служб - храните несколько единиц на случай аварийного ремонта.
