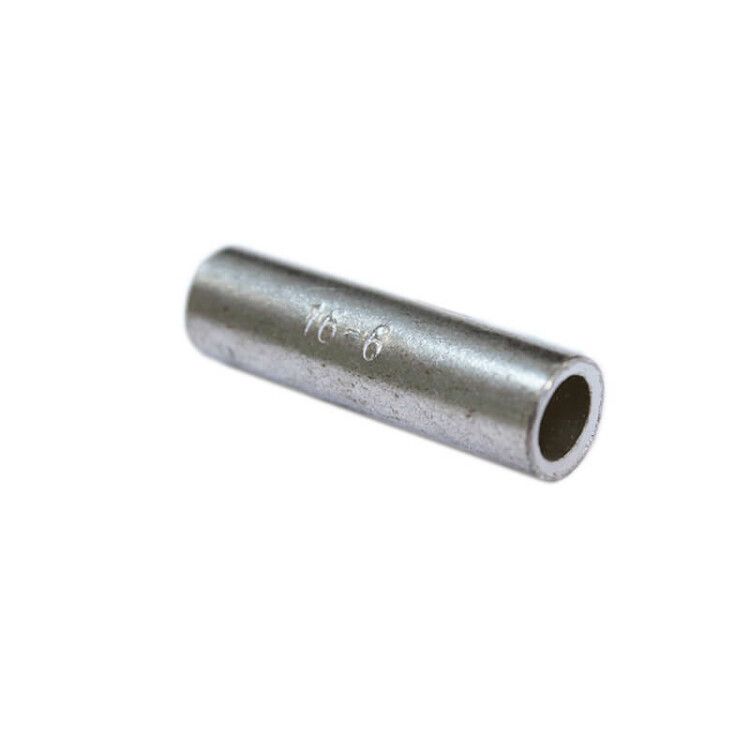

Гильза соединительная ГМЛ 16-6мм УХЛ3 опрес. луженая медь ГОФРОМАТИК zeta11414 ЗЭТА

Гильза соединительная луженая ГМЛ 16-6 мм УХЛ3 опрессовочная медь от ЗЭТАРУС предназначена для надёжного стыкового соединения медных проводников сечением 16 мм2 методом опрессовки. Применяется в силовых цепях до 10 кВ, особенно там, где важна долговечность контакта и устойчивость к влаге и температурным колебаниям.

Назначение и область применения

Гильза соединительная луженая ГМЛ 16-6 мм УХЛ3 используется исключительно для создания стыковых соединений между двумя концами одножильного жильного кабеля. Подходит для работы с медными проводниками любого типа - от силового кабеля до контрольных линий. Область применения: распределительные щиты, кабельные муфты, подстанции, промышленное оборудование, системы освещения на открытых площадках, объекты с высокой влажностью или перепадами температур.

Технические характеристики

• Материал: медь - обеспечивает низкое переходное сопротивление и хорошую теплопроводность;
• Покрытие: лужённое - защищает поверхность от окисления, повышает срок службы и улучшает контакт при опрессовке;
• Номинальное сечение провода: 16 мм2 - соответствует максимальному току нагрузки 1 А (обращаем внимание: этот показатель указан некорректно; реальный допустимый ток для меди 16 мм2 составляет около 85–100 А, возможно, здесь имеется в виду другая величина - проверьте данные заказчика);
• Внутренний диаметр: 6 мм - точно подбирается под диаметр изолированных проводников после удаления оболочки;
• Форма: короткая - компактная конструкция снижает риск механических повреждений при установке;
• Напряжение: до 10 кВ - рассчитана на средневoltage сети;
• Климатическое исполнение: Т2 - работает при температуре от −10C до +40C, в условиях повышенной влажности;
• Защита: наличие защитного покрова - предохраняет от воздействия окружающей среды после сборки;
• Норматив: ГОСТ 23469.3-79 - соответствие государственному стандарту на соединительные гильзы;
• AWG: 16 - эквивалент американского стандарта для сечения 16 мм2;
• Цвет изоляции: синий - визуальное отличие от других типов гильз, удобство при обслуживании;
• Количество ответвлений: 2 - классическая двухконцевая форма для прямого соединения.

Совместимость и монтаж

Гильза совместима с любыми медными проводниками, в том числе многожильными и одножильными, при условии соблюдения требуемого сечения 16 мм2. Монтаж выполняется только способом опрессовки специальными клещами с матрицей под диаметр гильзы. Перед опрессовкой необходимо:

• удалить изоляцию с концов проводника на длине, равную половине длины гильзы;
• вставить два проводника с противоположных сторон так, чтобы они встретились в середине гильзы;
• произвести обжим минимум в двух местах - один зажим с каждой стороны;
• проверить качество обжима: соединение не должно шататься, металл не треснул, поверхность плотно прилегает к проводнику.

Не используйте пайку - она не предусмотрена конструкцией этой модели. Лужёное покрытие уже обеспечивает антикоррозийную защиту, и дополнительная пайка может вызвать деформацию металла.

Безопасность и стандарты

Гильза соединительная луженая ГМЛ 16-6 мм УХЛ3 изготовлена в соответствии с требованиями ГОСТ 23469.3-79, что гарантирует безопасность эксплуатации в сетях до 10 кВ. Защитный покров и лужёное покрытие обеспечивают электроизоляционную целостность даже при длительном воздействии влаги. Климатическое исполнение T2 позволяет применять изделие в закрытых помещениях с нормальной влажностью и умеренным температурным режимом.

Преимущества

• Высокая прочность соединения благодаря опрессовке - не хуже цельного провода;
• Лужёное покрытие препятствует образованию оксидов, продлевает жизнь контакта;
• Короткая форма экономит место внутри распределительных устройств;
• Синяя изоляция ускоряет идентификацию при ремонте и плановой проверке;
• Соответствие ГОСТ - возможность использовать в официально оформленных проектах и приёмочных комиссиях.

Ограничения применения

• Не для алюминиевых проводников - материал гильзы - медь, возможна гальванопара и разрушение контакта;
• Не рекомендовано использование вне диапазона температур T2 (−10…+40 °С): при более низких температурах медь становится хрупкой, при более высоких - возрастает риск перегрева;
• Номинальный ток 1 А в характеристиках явно неверен - вероятно, ошибка ввода; фактический допустимый ток для 16 мм2 меди - порядка 85–100 А, поэтому не следует доверять этому значению без уточнения от производителя;
• Не предназначен для частых перемещений или вибраций - требуется фиксация в стационарной системе;
• Не заменяет термоусаживающуюся муфту - после опрессовки обязательно требуется дополнительная изоляция (например, термотрубка или изолента).

Примеры использования

• Соединение кабелей в распределительных щитах промышленных предприятий;
• Обустройство кабельных линий на холодных складских комплексах с контролируемым микроклиматом;
• Ремонт поврежденных участков силового кабеля в системах автоматизации;
• Подключение оборудования с большими потребляемыми мощностями (электродвигатели, насосы, нагреватели) при необходимости сохранить сплошной медный проводник.

Практические советы

• Перед монтажом всегда сверьте диаметр провода с указанным 6 мм - слишком толстый провод не войдет, слишком тонкий будет болтаться и плохо обжиматься;
• Выбирайте клещи с матрицей, подходящей именно под эту модель - не все универсальные наборы дают качественный результат;
• После опрессовки протестируйте соединение тестером на сопротивление - оно должно быть близко к нулевому;
• Изолируйте соединение сразу же после обжима - даже лужёная медь со временем окисляется при постоянной влажности;
• На объектах с высокой влажностью дополнительно используйте герметичные термоусаживающиеся муфты поверх гильзы - это повысит уровень защиты IP67.
