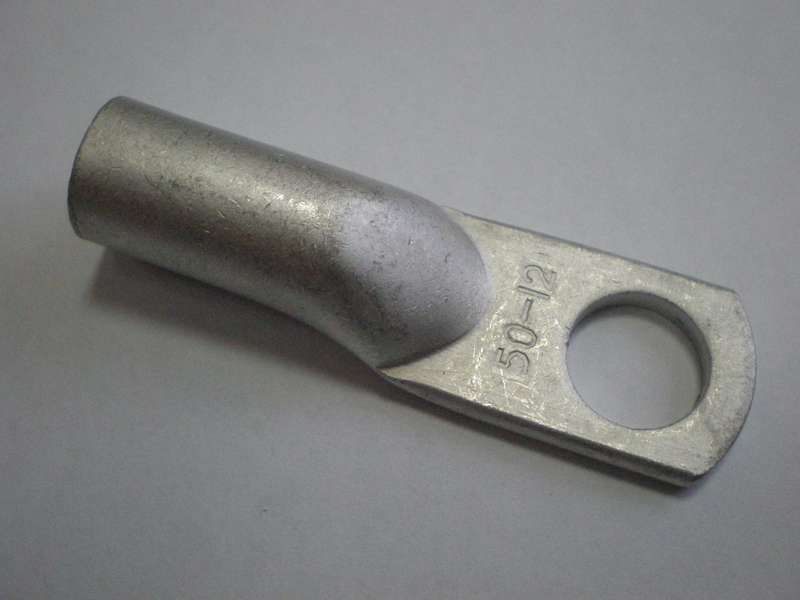

Наконечник луженый ТМЛ 50-10-11 УХЛ3 опрес. медн. CuPRO КЗОЦМ 557810

Наконечник луженый медный ТМЛ 50-10-11 Т2 от КЗОЦМ предназначен для надёжного соединения медных кабелей сечением 50 мм2 через опрессовку. Этот тип наконечника обеспечивает устойчивый электрический контакт даже в условиях перепадов температур и повышенной влажности.

Назначение и область применения

Наконечник луженый медный ТМЛ 50-10-11 Т2 используется для оконцевания одножильных и многожильных медных кабелей перед подключением к зажимам, шинам, коммутационным аппаратам. Применяется в силовых цепях, распределительных щитах, на оборудовании с большими токами - например, в промышленных установках, энергообъектах, системах автоматизации.

Технические характеристики

• Сечение кабеля: 50 мм2 - соответствует медному проводнику указанного сечения;
• Диаметр отверстия: 10,5 мм - подходит для болтов M10–M11;
• Материал: медь марки М2 - высокая электропроводность и механическая прочность;
• Покрытие: олово (лужение) - предотвращает окисление, снижает переходное сопротивление, улучшает паяемость;
• Форма контактной площадки: кольцевая - равномерная нагрузка при затяжке болта;
• Рабочий температурный диапазон: от –70 C до +45 C - допустимо использование в холодных помещениях и на открытых участках при умеренных температурах;
• Способ монтажа: опрессовка - требует специального инструмента для обжима.

Совместимость и монтаж

Наконечник луженый медный ТМЛ 50-10-11 Т2 совместим с болтами диаметром 10–11 мм. Для монтажа необходимо:

• Зачистить конец кабеля на длину, соответствующую гильзе наконечника (без повреждения жил);
• Вставить жилу полностью внутрь трубчатой части наконечника;
• Обжать гильзу опрессовочными клещами с матрицей, подходящей для сечения 50 мм2;
• Убедиться, что обжим выполнен плотно - между жилой и металлом наконечника не должно быть люфта.

Не используйте плоскогубцы или другие неспециализированные инструменты - это приведёт к плохому контакту и перегреву.

Безопасность и стандарты

Изделие изготовлено в соответствии с требованиями ГОСТ 7385-91 и ГОСТ 10434-82 для кабельных наконечников. Лужение выполнено по технологии электрохимического осаждения, исключающей образование пористости и слабых мест. Наконечник не содержит свинца и других запрещённых компонентов.

Преимущества

• Высокая электропроводность благодаря материалу М2 - минимизирует потери мощности;
• Лужёная поверхность защищена от коррозии - увеличивает срок службы в агрессивной среде;
• Кольцевая форма контактной площадки обеспечивает равномерное давление при затяжке - снижает риск деформации;
• Стандартные размеры - легко заменяемый элемент в существующих сборках;
• Производится на заводе КЗОЦМ - контроль качества на всех этапах изготовления.

Ограничения применения

• Не для алюминиевых кабелей - отличается коэффициентом теплового расширения, возможна потеря контакта;
• Работает только при температурах до +45 C - выше этого значения возможно ускоренное старение луда и снижение прочности соединения;
• Не рекомендован для частых вибраций без дополнительной фиксации - при длительном воздействии возможна усталость материала;
• Требуется точный подбор инструмента для опрессовки - некорректный обжим делает соединение ненадёжным.

Примеры использования

• Подключение клеммных колодок в силовых щитах промышленных станков;
• Соединение кабелей питания с шинами постоянного тока в преобразовательных установках;
• Присоединение заземляющих проводников к контурам заземления;
• Монтаж в холодильных камерах и наружных распределительных пунктах при условии защиты от прямого попадания воды.

Практические советы

• Перед монтажом проверьте соответствие диаметра отверстия (10,5 мм) болту - не используйте более крупные или маленькие крепёжные детали;
• При работе в сырых условиях дополнительно смажьте место соединения антикоррозийной пастой (например, на основе литола);
• Проверяйте качество обжима после монтажа - легкое покачивание жилы указывает на недостаточное сжатие;
• Артикул 557810 от КЗОЦМ имеет аналогичные варианты для сечений 25, 70, 95 и 120 мм2 - выбирайте точно по расчетному току;
• Храните наконечники в сухом месте - хотя они лужёные, долгое хранение во влажной среде может вызвать помутнение покрытия.
