Наконечник штыревой плоский 50 мм.кв. 10х20мм. | 2H1 DKC ДКС

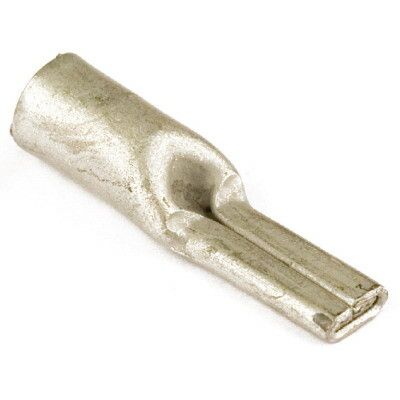

Наконечник штыревой плоский 50 кв.мм 10х20 мм DKC, QUADRO (НШП) - это неизолированный силовой наконечник для надёжного соединения многожильных медных проводов с клеммами и шинами. Бренд DKC и серия Quadro обеспечивают соответствие требованиям промышленной электромонтажной практики.

Назначение и область применения

Наконечник штыревой плоский 50 кв.мм 10х20 мм DKC, QUADRO (НШП) используется для оконцевания зачищенных многожильных медных проводов сечением 50 мм2 перед подключением к медным клеммам, шинам, зажимам или другим токоведущим элементам. Применяется в распределительных щитах, на станках, в системах автоматизации, на промышленных конвейерах и других объектах с высокими токовыми нагрузками.

Технические характеристики

• Поперечное сечение: 50 мм2 - соответствует медному проводнику с таким сечением;
• Форма контакта: штыревая - обеспечивает плотное соединение с болтовыми зажимами;
• Материал: электротехническая медь - высокая проводимость и механическая прочность;
• Тип проводника: многожильный - оптимизирован для гибких кабелей;
• Защитное покрытие: лужёное с применением висмута - повышает устойчивость к окислению и снижает переходное сопротивление;
• Тип изделия: наконечник кабельный - не имеет изоляции, требует внешней защиты при монтаже;
• Угол соединения: прямолинейный - позволяет выполнять соединения без перегиба провода;
• Размер контактной площадки: 10×20 мм - совместим с большинством стандартных клеммных болтовых зажимов;
• Длина втулки: 21 мм - обеспечивает достаточную глубину запрессовки жилы.

Совместимость и монтаж

Наконечник штыревой плоский 50 кв.мм 10х20 мм DKC, QUADRO (НШП) совместим с клеммами, имеющими отверстие под болт M8–M10 и ширину зажима до 20 мм. Для установки требуется обжимной инструмент с матрицей для штыревых наконечников 50 мм2. Геометрия втулки рассчитана так, что не требует предварительного формирования жилы - достаточно зачистить провод и обжать. Убедитесь, что диаметр зачищенного провода полностью заполняет втулку - недостаточное заполнение снижает надёжность соединения.

Безопасность и стандарты

Изделие изготовлено из материалов, соответствующих требованиям к электротехнической безопасности. Лужёное покрытие снижает риск возникновения нагрева в месте соединения. Хотя сам наконечник неизолирован, его использование допускается только в условиях, где исключён случайный доступ к токоведущим частям - например, внутри закрытых щитов или корпусов оборудования.

Преимущества

• Высокая проводимость благодаря материалу - электротехнической меди;
• Лужёное покрытие с висмутом - продлевает срок службы в агрессивных средах;
• Отжиг меди - обеспечивает пластичность, снижает риск трещин при обжиме;
• Точная геометрия втулки - не требует формовки жилы, ускоряет монтаж;
• Стандартные размеры - совместимость с популярными клеммами и зажимами.

Ограничения применения

• Не предназначена для одножильных проводов - возможна потеря контакта при деформации;
• Не рекомендуется использовать в открытых наружных установках без дополнительной герметизации - лужёное покрытие не заменяет полноценную изоляцию;
• Запрещено применять с алюминиевыми проводами - материал наконечника (медь) создаёт гальваническую пару, вызывающую коррозию;
• Не подходит для переменного тока выше 1000 А без проверки теплового режима конкретного соединения.

Примеры использования

• Подключение мощных двигателей к частотным преобразователям;
• Присоединение к шинам в распределительном щите 400 В;
• Объединение заземляющих проводников в цепях TN-S;
• Соединение кабелей питания на промышленных станках с ЧПУ.

Практические советы

• Перед обжимом обязательно зачистите провод на длину, равную глубине втулки (21 мм);
• Используйте обжимной инструмент с регулировкой усилия - переобжим может повредить втулку, недообжим - приведёт к перегреву;
• Проверьте после монтажа: наконечник не должен люфтить на проводе; при легком покачивании - соединение ненадёжное;
• При работе в помещениях с повышенной влажностью дополнительно используйте термоусадочные трубки или изолирующие колпачки;
• Артикулы 2h1 и *2h1 - это один и тот же продукт, различаются только способом маркировки на упаковке.
