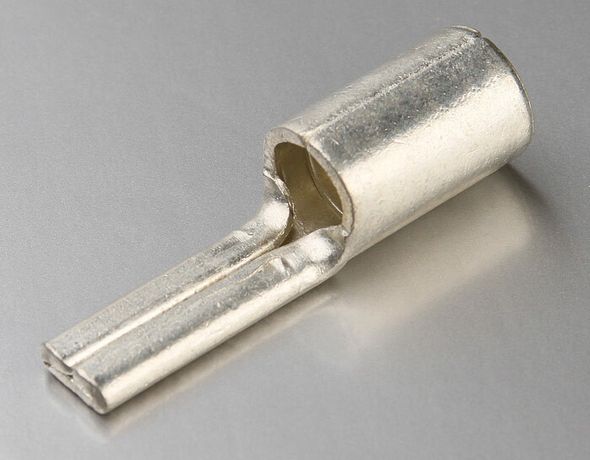

Наконечник штифтовой плоский НШП-50 (100 шт. в уп.) | 50312 КВТ

Наконечник штифтовой плоский НШП-50 (100 штук в упаковке) КВТ предназначен для надёжного оконцевания многожильных медных кабелей сечением 50 мм2 и последующего подключения к клеммам электрооборудования. Благодаря лужёному покрытию и усиленной конструкции, этот наконечник обеспечивает стабильный контакт даже в сложных условиях эксплуатации.

Назначение и область применения

Наконечник штифтовой плоский НШП-50 (100 штук в упаковке) КВТ используется для оконцевания многожильных медных проводников перед подключением к клеммам электрических устройств. Подходит для установки на выводы автоматических выключателей, контакторов, рубильников и других аппаратов с узкими контактными зажимами. Применяется в распределительных щитах, на производстве, в энергообъектах и системах автоматизации.

Технические характеристики

• Номинальное сечение провода: 50 мм2
• Материал: медь марки М1
• Покрытие: лужёное (олово-висмутовое)
• Форма контактной площадки: штыревая
• Диаметр внешней части: 13,5 мм
• Диаметр внутреннего отверстия: 10 мм
• Угол соединения: 180°
• Количество монтажных отверстий: 1
• Способ монтажа: опрессовка
• Наличие смотрового отверстия: да
• Напряжение: до 35 000 В
• Стандарт: DIN 46230
• Цвет: серый
• Тип проводника: многожильный

Совместимость и монтаж

Наконечник штифтовой плоский НШП-50 (100 штук в упаковке) КВТ совместим с многожильными медными кабелями точно соответствующего сечения - 50 мм2. Для монтажа требуется пресс-клещи с матрицей, подходящей под размер наконечника. Убедитесь, что губки пресса полностью охватывают цилиндрическую часть наконечника. Смотровое отверстие позволяет визуально проверить глубину запрессовки жилы - она должна доходить до метки внутри трубы. Не используйте инструмент с недостаточным усилием - это снижает надёжность контакта.

Безопасность и стандарты

Изделие соответствует требованиям стандарта DIN 46230, который регламентирует форму, размеры и электрические параметры штифтовых наконечников. Номинальное напряжение 35 000 В указывает на возможность применения в высоковольтных сетях, однако фактическое использование зависит от класса изоляции самого оборудования. Лужёное покрытие предотвращает окисление меди, снижает переходное сопротивление и повышает безопасность соединений в условиях повышенной влажности.

Преимущества

• Монолитная трубная часть благодаря сварному шву исключает расслоение при опрессовке.
• Поперечные насечки внутри трубы увеличивают механическую фиксацию жилы и улучшают электрический контакт.
• Олово-висмутовое покрытие защищает от коррозии, особенно в агрессивных средах.
• Смотровое отверстие позволяет контролировать правильность монтажа без разборки соединения.
• Высокая теплопроводность меди обеспечивает минимальные потери при больших токах.

Ограничения применения

• Не предназначена для одножильных проводов - только для многожильных.
• Не рекомендуется использовать с алюминиевыми кабелями - материал наконечника - медь, возможна гальванопара.
• Работает только при использовании правильно подобранного пресса; применение неподходящих клещей приведёт к плохому контакту или разрушению наконечника.
• Запрещено повторное использование после демонтажа - деформация металла снижает надёжность.
• Не следует применять в местах с постоянным механическим воздействием - штыревая форма менее устойчива к вибрациям, чем другие типы.

Примеры использования

• Подключение силового кабеля 50 мм2 к выходным клеммам автомата АВВ S200.
• Присоединение кабеля к клеммнику в частном электрощите с ограниченным пространством.
• Монтаж на выводы частотного преобразователя или пускателя в промышленной автоматике.
• Соединение в распределительных пунктах на объектах ЖКХ, где важна долговечность и доступ к обслуживанию.

Практические советы

• Перед опрессовкой удалите изоляцию с провода на длину, равную глубине трубки наконечника - не больше и не меньше.
• Проверьте соответствие диаметра отверстия наконечника (10 мм) и диаметра жилы - перегрузка вызовет разрыв, недогрузка - плохой контакт.
• При работе в сыром помещении или на улице обязательно используйте именно лужёные наконечники - они устойчивее к окислению, чем голая медь.
• Храните упаковку герметично - хотя покрытие защищает, длительный контакт с воздухом может привести к потускнению.
• При комплектации щита используйте одинаковый тип наконечников - так проще диагностировать и заменять соединения.
