Наконечник кабельный ТМЛ DIN 50-10 M10 50 мм² КВТ 58660

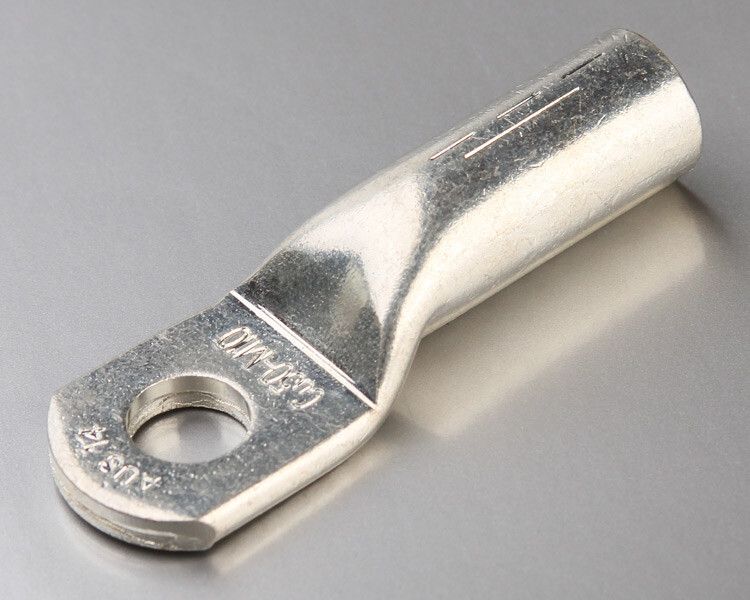

Наконечник кабельный медный луженый ТМЛ(DIN) 50-10-10 от КВТ предназначен для надёжного оконцевания многожильных медных проводов сечением 50 мм2 методом опрессовки. Артикул 58660 соответствует стандарту DIN 46235 и используется там, где важна долговечность контакта в сложных условиях.

Назначение и область применения

Наконечник кабельный медный луженый ТМЛ(DIN) 50-10-10 применяется для создания прочного и токопроводящего соединения между многожильным кабелем и зажимом, болтом или шиной. Подходит для силовых цепей с напряжением до 35 кВ. Часто используется в распределительных устройствах, трансформаторных подстанциях, на промышленном оборудовании и энергообъектах.

Технические характеристики

• Номинальное сечение провода: 50 мм2
• Внутренний диаметр трубки: 10 мм
• Наружный диаметр: 14,5 мм
• Материал: рафинированная медь марки М1
• Покрытие: лужённое (олово-висмутовое, класс защиты T2)
• Форма контактной площадки: кольцевая
• Количество монтажных отверстий: одно
• Угол соединения: 180° (прямой)
• Номинальное напряжение: 35 кВ
• Стандарт: DIN 46235
• Цвет: серый

Совместимость и монтаж

Наконечник ТМЛ(DIN) 50-10-10 совместим с гидравлическими и механическими клещами для опрессовки, оснащёнными матрицами, подходящими под диаметр трубки 10 мм. Для обеспечения плотного контакта необходимо использовать матрицу с шириной, соответствующей двум точкам опрессовки - это указано на двухдорожечной разметке на корпусе наконечника. Убедитесь, что зачищенная часть жилы полностью помещается внутри трубки без перегрузки.

Безопасность и стандарты

Изделие изготовлено согласно немецкому стандарту DIN 46235 - одному из самых строгих и широко принятых нормативов для медных кабельных наконечников. Лужёное покрытие повышает устойчивость к коррозии и снижает риск оксидирования контактов даже во влажной среде. Напряжение 35 кВ позволяет применять наконечник в высоковольтных системах, однако требуется соблюдение правил работы с электрооборудованием повышенной опасности.

Преимущества

• Высокая электропроводность благодаря материалу - меди марки М1
• Защита от коррозии благодаря качественному лужению (T2), увеличивающему срок службы в агрессивной среде
• Чёткая двухдорожечная разметка на трубке упрощает контроль качества опрессовки
• Совпадение с международным стандартом DIN 46235 обеспечивает взаимозаменяемость с аналогичными изделиями других производителей
• Прямой угол (180°) удобен для компактной сборки в ограниченном пространстве

Ограничения применения

• Не предназначено для одножильных проводов - требует многожильного ядра для равномерного распределения давления при опрессовке
• Работает только при использовании правильно подобранных матриц; использование неверных инструментов вызывает плохой контакт или деформацию
• Не рекомендовано для постоянного погружения в жидкости - хотя лужение защищает от влаги, сам наконечник не является герметичным устройством
• Запрещено использовать при температуре выше +90C длительно - возможна потеря механической прочности материала

Примеры использования

• Подключение силового кабеля к шине в распределительном щите 10(6)/0,4 кВ
• Оконцовка фазных проводов на входе в трансформаторную подстанцию
• Присоединение клеммы к выводу двигателя мощностью более 30 кВт
• Электромонтаж на судах и в химически активных производствах, где важно предотвращение окисления контактов

Практические советы

• Перед установкой обязательно зачистите жилу до нужной глубины - не менее 10–12 мм, чтобы она полностью вошла в трубку без выступа
• Выбирайте матрицу по меткам на наконечнике: две точки опрессовки дают лучшую механическую связь, чем одна
• Проверьте после опрессовки - нет ли трещин на лужении и свободных жилах вне трубки
• Для проверки качества соединения можно использовать усилие на выдергивание - по ГОСТ/ISO допустимо не менее 1,5 кН для сечений 50 мм2
• Артикул 58660 легко заменить другим наконечником ТМЛ(DIN) того же типа - главное, сохранить сечение 50 мм2 и диаметр 10 мм
