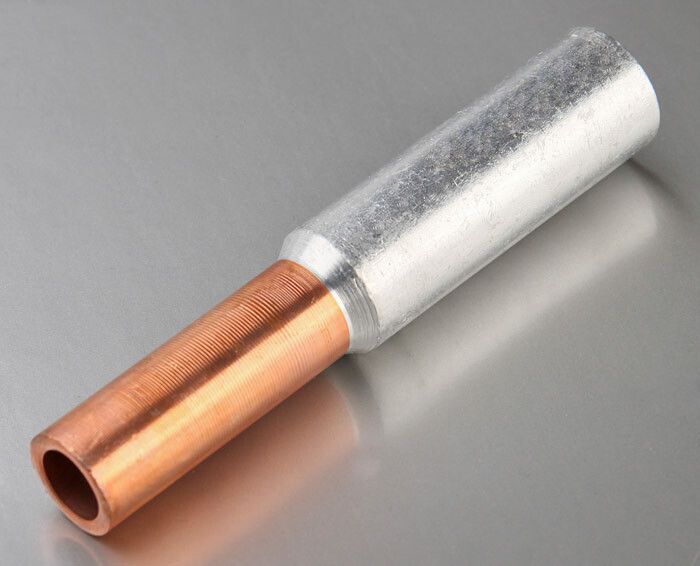

Гильза соединительная ГАМ 25-16, 25/16 мм² КВТ 50554

Гильза медно-алюминиевая соединительная обжимная для алюминиевых проводников ГАМ 25-16 КВТ предназначена для надёжного соединения алюминиевых и медных жил в силовых кабелях. Благодаря уникальной конструкции и технологии фрикционной сварки, этот продукт обеспечивает долговечный контакт между разнородными металлами, что особенно важно в условиях повышенной влажности и переменных нагрузок. Артикул 50554 из серии ГАМ от бренда КВТ применяется в распределительных устройствах, на подстанциях и при прокладке кабельных линий до 15 кВ.

Назначение и область применения

Гильза медно-алюминиевая соединительная обжимная для алюминиевых проводников ГАМ 25-16 КВТ используется для создания прочного и безопасного соединения между алюминиевой и медной жилой кабеля. Применяется там, где требуется переход с алюминиевого провода на медный - например, при подключении кабеля к оборудованию с медными зажимами, в распределительных щитах, на ответвлениях ЛЭП, в трансформаторных подстанциях и при ремонте старых сетей.

Технические характеристики

• Номинальное сечение медной жилы: 16 мм2
• Номинальное сечение алюминиевой жилы: 25 мм2
• Рабочее напряжение: до 15 кВ
• Материал: алюминий марки АД1, медь марки М1
• Тип монтажа: опрессовка специальным пресс-клещами
• Наружный диаметр: 10–12 мм
• Внутренний диаметр: 6,1×7,1 мм (для двух типов жил)
• Форма жил: многопроволочные круглые и секторные
• Покрытие: без покрытия (не оцинкована, не лакирована)
• Нормативный документ: ТУ 3449-017-59861269-2004

Совместимость и монтаж

Гильза ГАМ 25-16 КВТ совместима с жилами кабелей, соответствующими указанным сечениям. Для монтажа необходимы пресс-клещи с матрицей, подходящей по форме и размеру - рекомендуется использовать клещи, одобренные производителем КВТ. Жила должна быть вставлена до упора: алюминиевая - в алюминиевую часть, медная - в медную. Перегородка внутри гильзы контролирует правильную глубину запрессовки. После опрессовки проверьте качество соединения: отсутствие трещин, равномерная деформация, плотное прилегание жил к стенкам гильзы.

Особенности конструкции

Гильза ГАМ выполнена цельной конструкцией без сварных швов - это исключает риск расслоения и окисления на границе меди и алюминия. Медная и алюминиевая части соединены методом фрикционной сварки, создающей молекулярный контакт, который не разрушается под действием температур и механических нагрузок. Внутренняя перегородка служит двойной функцией: она ограничивает глубину ввода жил и препятствует проникновению влаги и масла в зону соединения, что повышает надёжность в сырых средах.

Преимущества

• Исключает гальваническую коррозию между медью и алюминием благодаря сплавлению материалов на молекулярном уровне
• Обеспечивает высокую механическую прочность после опрессовки - выдерживает вибрацию и динамические нагрузки
• Не требует дополнительной изоляции - можно сразу применять термоусадку или изоленту поверх
• Подходит для работы в широком диапазоне температур и в помещениях с повышенной влажностью
• Стандартная комплектация - 20 штук в упаковке, удобна для партийного монтажа

Ограничения применения

• Не предназначен для соединения однопроволочных жил - работает только с многопроволочными (круглыми или секторными)
• Не следует использовать при напряжении выше 15 кВ - превышение может вызвать пробой изоляции
• Запрещено применять с жилами сечением меньше 16 мм2 (медь) или больше 25 мм2 (алюминий) - это снижает токовую нагрузку и увеличивает риск нагрева
• Не подходит для подземной прокладки без дополнительной защиты - сама гильза не имеет водоотталкивающего покрытия

Примеры использования

• Подключение медного кабеля от распределительного щита к алюминиевому вводному кабелю здания
• Соединение алюминиевого кабеля 25 мм2 с медным выводом автомата или контактора
• Ремонт повреждённого участка кабельной линии с заменой части алюминиевой жилы на медную
• Монтаж ответвлений в воздушных линиях 6–10 кВ при использовании кабелей с алюминиевыми жилами

Практические советы

• Перед монтажом зачистите жилы до нужной длины - не более чем на 10 мм длиннее, чем глубина гильзы
• Проверяйте соответствие диаметра жилы внутреннему профилю гильзы - 6,1×7,1 мм подходит именно для многопроволочных жил указанного сечения
• Используйте только пресс-клещи с матрицей, рекомендованной производителем КВТ - некорректный инструмент может повредить гильзу
• После опрессовки обязательно проведите контрольный осмотр: соединение не должно иметь острых кромок, трещин или люфта
• Для открытой прокладки в агрессивной среде (например, на эстакадах) дополнительно используйте термоусадочную трубку с клеевым слоем
