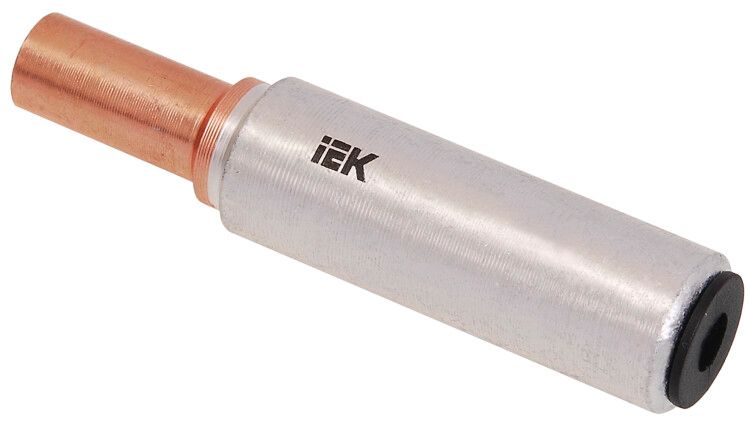

Гильза соединительная ГМА-16/25 медн./алюм. IEK UGTL10-016-06

Гильза медно-алюминиевая соединительная ГМА-16/25 от IEK предназначена для надёжного соединения медного и алюминиевого проводников сечением до 25 кв.мм. Применяется в силовых цепях до 10 кВ, особенно там, где требуется переход между разными металлами - например, при подключении алюминиевой кабельной линии к медному оборудованию.

Назначение и область применения

Гильза медно-алюминиевая соединительная ГМА-16/25 используется для создания электрического контакта между медным и алюминиевым проводниками. Это необходимо, когда в одной цепи используются провода из разных металлов - например, при замене старой алюминиевой проводки на новую медную, или при подключении оборудования с медными зажимами к алюминиевому кабелю. Подходит для распределительных устройств, трансформаторных подстанций, кабельных ответвлений и других мест, где требуются прочные и долговечные соединения.

Технические характеристики

• Номинальное сечение: 25 кв.мм - рассчитана на максимальное сечение алюминиевого или медного провода до этого значения;
• Тип изделия: соединительная гильза - не изоляция, а только контактный элемент;
• Ряд напряжений: 10 кВ - допустимо применение в сетях до этого уровня;
• Материал: алюминий с медной вставкой - обеспечивает химическую совместимость и снижает риск электрохимической коррозии;
• Способ монтажа: опрессовка - требует специальных клещей, не подлежит скручиванию или пайке;
• Форма поперечного сечения: многопроволочная круглая / секторная - совместима с большинством типов кабелей, включая жилы с секторной формой;
• Наружный диаметр: 8,6 мм - важен для выбора термоусаживающихся трубок или муфт;
• Внутренний диаметр: 6,5 мм - соответствует суммарному сечению проводников после опрессовки;
• Срок службы: 5 лет - гарантируемый срок работы при соблюдении условий монтажа; реальный срок может быть больше при правильном использовании;
• Цвет: серый - визуально отличается от изолированных гильз, упрощает идентификацию.

Совместимость и монтаж

Гильза ГМА-16/25 совместима с однопроволочными и многопроволочными проводниками, имеющими сечение до 25 кв.мм. Медная сторона - для меди, алюминиевая - для алюминия. Перед монтажом необходимо:

• Зачистить изоляцию с обоих проводников на длину, равную половине длины гильзы;
• Не снимать защитный колпачок с алюминиевой части до момента ввода провода - он предотвращает образование оксида;
• Вставить проводники в свои половины гильзы до упора;
• Проопрессовать гильзу специальными клещами с матрицей, подходящей под диаметр 8,6 мм;
• После опрессовки проверить качество соединения - отсутствие трещин, плотное прилегание, отсутствие выступающих проволочек.

Безопасность и стандарты

Гильза медно-алюминиевая соединительная ГМА-16/25 соответствует требованиям к соединениям в высоковольтных системах до 10 кВ. Произведена в соответствии с отраслевыми нормами для кабельных соединений. Защитный колпачок на алюминиевой стороне снижает риск увеличения переходного сопротивления, что повышает безопасность эксплуатации. Не предназначен для использования в условиях постоянного погружения в воду или агрессивных средах.

Преимущества

• Защитный колпачок на алюминиевой стороне предотвращает окисление - продлевает срок службы соединения;
• Оптимальное сочетание материалов снижает риск электрохимической коррозии;
• Универсальная форма поперечного сечения позволяет использовать гильзу с различными типами кабелей - и круглыми, и секторными жилами;
• Стандартный внешний диаметр 8,6 мм легко помещается в термоусаживающиеся муфты и изолирующие покрытия;
• Поддерживается крупным производителем IEK - гарантированное соответствие партий и наличие запасных частей.

Ограничения применения

• Не применяется для соединений сечением более 25 кв.мм - перегрузка вызывает нагрев и выход из строя;
• Не предназначена для использования вне закрытых распределительных устройств - не имеет защиты от механических повреждений и воздействия УФ;
• Не рекомендуется для мобильных или вибрационных объектов - опрессованное соединение не компенсирует движение;
• Срок службы 5 лет указан как минимальный - при некачественной опрессовке или попадании влаги срок может сократиться;
• Не подходит для пайки или скрутки - только опрессовка.

Примеры использования

• Подключение алюминиевого кабеля АСБ к медному выводу трансформатора;
• Переход от старой алюминиевой проводки к новому медному щиту в жилом доме;
• Соединение медного фидера с алюминиевым кабелем на опоре ЛЭП;
• Обустройство ответвления от основного алюминиевого кабеля к медному оборудованию (например, насосу или станку).

Практические советы

• Выбирайте гильзу ГМА-16/25 только тогда, когда сечение проводников действительно достигает 25 кв.мм - меньшие сечения лучше соединять гильзами меньшего размера;
• Проверьте, чтобы диаметр проводника после зачистки свободно входил во внутреннее отверстие 6,5 мм - если слишком тугой, возможно, провод не полностью зачищен или деформирован;
• Используйте только те опрессовочные клещи, которые рекомендованы производителем для гильз с наружным диаметром 8,6 мм - неверная матрица приведёт к плохому контакту;
• После монтажа обязательно изолируйте место соединения - используйте термоусаживающуюся трубку или изолирующую ленту, так как сама гильза не является изолятором;
• Храните гильзы в сухом месте - даже с колпачком длительное воздействие влаги может повредить поверхность.
