Муфта соединительная 4СТп-1-25/50 без болт. наконечников | 50106 КВТ

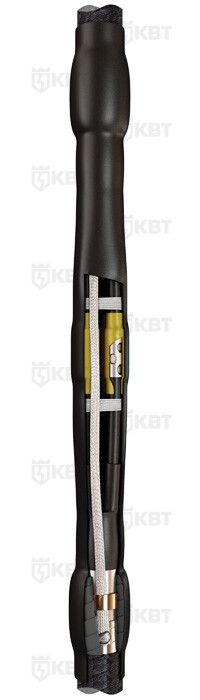

Муфта кабельная соединительная 4СТп-1-25/50 КВТ предназначена для надёжного соединения четырёхжильных кабелей с бумажной маслопропитанной изоляцией на напряжение до 1 кВ. Применяется в сетях с бронированной и небронированной конструкцией, особенно там, где важна герметичность и долговечность соединения - например, в кабельных трассах, распределительных пунктах и на участках с высокой влажностью.

Назначение и область применения

Муфта кабельная соединительная 4СТп-1-25/50 КВТ используется для создания герметичных и электроизоляционных соединений между двумя концами кабеля. Подходит для кабелей с бумажной маслопропитанной или пластмассовой изоляцией, с алюминиевой или свинцовой оболочкой, с бронёй или без неё. Область применения - силовые сети переменного тока до 1 кВ, в том числе в условиях повышенной влажности, подземной прокладки, колодцев и камер.

Технические характеристики

• Номинальное напряжение: 1 кВ
• Номинальное сечение проводников: 25–50 мм2
• Количество жил: 4
• Тип монтажа: термоусадка
• Рабочий температурный диапазон: от –50 C до +50 C
• Материал корпуса: негорючий термопластик
• Изолирующий материал: пропитанная бумага
• Цвет: черный
• Состав: не содержит галогенов (HF = Halogen Free)
• Стандарт: ТУ 3599-006-97284872-2006
• Комплектация: без болтовых наконечников

Совместимость и монтаж

Муфта 4СТп-1-25/50 КВТ совместима с кабелями типов: ААБл, (А)СБл, (А)СКл, (А)СБГ, ААГ, (А)СГ, ААБв, (А)СБШв, ААШв, (А)СШв, ААБ2лШв, (А)СБ2лШв. Для монтажа требуется нагрев термоусадочных элементов пропановой горелкой ПГ (КВТ). Установка выполняется путём равномерного прогрева всех слоёв муфты до плотного прилегания к кабелю.

Процедура сборки:

• На каждом конце кабеля предварительно зачищаются жилы и оболочка согласно рекомендованному размеру.
• На жилы одеваются соединительные манжеты с термоплавким клеем - они обеспечивают изоляцию и герметичность после нагрева.
• Общую оболочку кабелей соединяют через медный провод заземления, который фиксируется с помощью пружин постоянного давления (входят в комплект).
• На броневые ленты провод заземления крепится пайкой; при этом важно соблюдать технологию, чтобы не повредить бумажную изоляцию.
• Для кабелей со стальной или алюминиевой бронью обязательна установка дополнительного «Комплекта заземления КМПБ».
• Финальным этапом является термоусадка внешнего кожуха - он создаёт механическую защиту и водо-, пыленепроницаемую оболочку.

Безопасность и стандарты

Муфта 4СТп-1-25/50 КВТ соответствует требованиям ГОСТ 34839-2022 и изготовлена по техническому условию ТУ 3599-006-97284872-2006. Полимерные материалы не содержат галогенов - при возгорании не выделяют токсичных паров хлора или фтора. Это делает её безопаснее для замкнутых помещений и систем вентиляции. Температурный диапазон от –50 C до +50 C гарантирует работу в суровых климатических условиях.

Преимущества

• Высокая степень герметизации благодаря термоплавкому клею внутри всех элементов - исключает попадание влаги и грязи.
• Применение пружин постоянного давления вместо пайки для контакта с оболочкой снижает риск перегрева бумажной изоляции.
• Универсальность: можно использовать как с опрессовкой, так и с болтовыми соединителями (при наличии своих наконечников).
• Экологически безопасные материалы - соответствие требованию HF (безгалогенная конструкция).
• Прочные композитные материалы обеспечивают длительный срок службы даже при циклических нагрузках и перепадах температур.

Ограничения применения

• Не для кабелей с напряжением выше 1 кВ - использование вне допустимого класса опасно!
• Запрещено применять без термоусадочного оборудования - нельзя просто закручивать или склеивать руками.
• Не предназначен для работы при температурах ниже –50 C или выше +50 C - выход за границы снижает прочность изоляции.
• Требуется точное соблюдение технологии монтажа: неверный нагрев или недостаточная подготовка кабеля приведут к пробою или протечке.
• Необходимо наличие дополнительного «Комплекта заземления КМПБ» при работе с бронированными кабелями - без него невозможно выполнить надёжное заземление.

Примеры использования

• Соединение двух участков кабеля ААБл в подземном канале теплотрассы.
• Реставрация поврежденного участка кабеля (А)СБШв в распределительной камере метро.
• Переход от одного типа кабеля к другому в промышленном цехе с высокой влажностью.
• Автомобильные заводы, где используются системы управления с бронированными кабелями и необходима защита от масла и воды.

Практические советы

• Перед монтажом обязательно проверьте диаметр кабеля - он должен точно подходить под заявленные значения 25–50 мм2. Перегрузка вызывает деформацию муфты.
• Используйте только оригинальную горелку ПГ (КВТ): другие устройства дают неравномерный нагрев и риск прожига материала.
• Не экономьте на комплекте заземления КМПБ - его отсутствие часто становится причиной отказа при осмотре Энергонадзора.
• При работе в холодную погоду (ближе к –50 C) согрейте муфту перед установкой - это улучшит адгезию клея.
• Храните изделие в сухом месте, избегайте прямого UV-облучения - хотя материал негорючий, световое старение влияет на эластичность термопластика.
• Проверяйте целостность каждого элемента перед монтажом: трещины, помятости или следы плесени - основание для отказа от использования.
