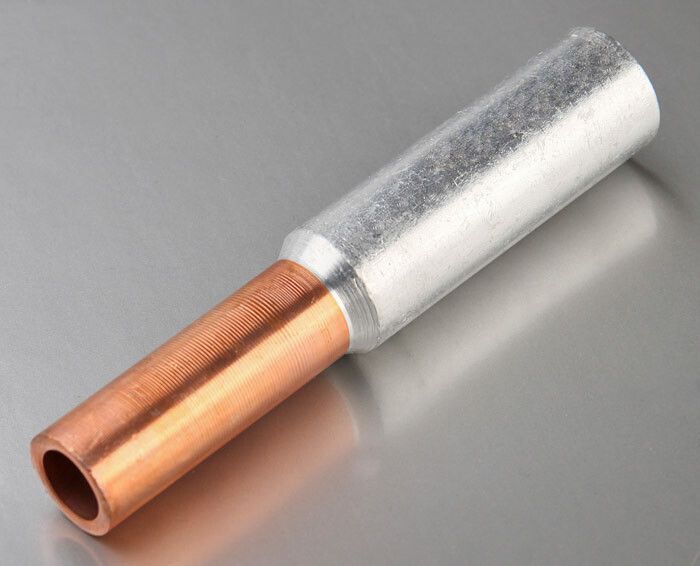

Гильза кабельная алюмомедная ГАМ 35/25 - 50555 КВТ

Гильза кабельная алюмомедная под опресовку ГАМ 35-25 (упаковка 20 штук) от бренда КВТ предназначена для надёжного соединения алюминиевых и медных жил кабелей методом опрессовки. Применяется в распределительных устройствах, силовых цепях и на участках перехода между материалами проводников.

Назначение и область применения

Гильза ГАМ 35-25 используется для создания электрического соединения между алюминиевой жилой сечением 35 мм2 и медной жилой сечением 25 мм2. Подходит для монтажа в кабельных сетях до 1 кВ, где требуется соединение разнородных металлов - например, при подключении старых алюминиевых кабелей к новому медному оборудованию. Часто применяется в распределительных щитах, трансформаторных подстанциях, на вводах в здания и при ремонте кабельных линий.

Технические характеристики

• Номинальное сечение алюминиевой жилы: 35 мм2
• Номинальное сечение медной жилы: 25 мм2
• Номинальное рабочее напряжение: до 1 кВ (не более!)
• Материал: алюминий марки АД1, медь марки М1
• Наружный диаметр: 11–14 мм
• Внутренний диаметр: 7,1×8,5 мм (перегородка разделяет камеры для каждого металла)
• Форма жил: многопроволочные круглые или секторные
• Способ монтажа: опрессовка специальным пресс-клещами
• Покрытие: без изоляции или антикоррозийного слоя
• Нормативный документ: ТУ 3449-017-59861269-2004
• Количество в упаковке: 20 штук

Совместимость и монтаж

Гильза ГАМ 35-25 совместима только с жилами указанного сечения. Для монтажа необходимы пресс-клещи с матрицей, соответствующей форме и размеру гильзы. Жилы должны быть зачищены на длину, равную половине длины каждой камеры гильзы - алюминиевая жила заходит в одну сторону, медная - в другую. Перегородка внутри гильзы служит ориентиром: она должна находиться точно посередине между заходами жил. После опрессовки проверьте качество соединения: отсутствие трещин, плотное прилегание, равномерная деформация корпуса.

Безопасность и стандарты

Гильза ГАМ 35-25 соответствует требованиям ТУ 3449-017-59861269-2004. Напряжение выше 1 кВ использовать запрещено - даже если в характеристиках указано 15 кВ, это лишь испытательное значение, а рабочее - максимум 1 кВ. Соединение не предназначен для постоянного контакта с водой, агрессивными средами или открытыми участками без защиты. Установка возможна только в закрытых распределительных устройствах или кабельных каналах.

Особенности конструкции

Гильза выполнена цельной конструкцией без сварных швов - это исключает риск образования гальванической пары между алюминием и медью. Медная и алюминиевая части соединены методом фрикционной сварки, что обеспечивает молекулярный контакт и минимальное переходное сопротивление. Внутренняя перегородка не только разделяет материалы, но и действует как масляный стопор - препятствует распространению пропитывающего состава в кабеле при герметизации.

Преимущества

• Исключает окисление и разрушение соединения благодаря отсутствию прямого контакта меди и алюминия
• Обеспечивает высокую механическую прочность после опрессовки
• Редукционный переход позволяет передавать ту же токовую нагрузку, что и на однородном участке
• Не требует дополнительной изоляции - можно сразу применить термоусадку или изолирующие колпачки
• Стандартная упаковка (20 шт.) удобна для партийного монтажа

Ограничения применения

• Запрещено использовать для жил сечений меньше 25 мм2 (медных) или больше 35 мм2 (алюминиевых)
• Не подходит для работы при температуре выше +70 C длительно - повышается риск ослабления соединения
• Не предназначена для открытой прокладки - нуждается в защите от влаги, пыли и механических воздействий
• Не рекомендуется для частых изгибов или вибрационных нагрузок - лучше применять в стационарных установках
• Не заменяет ответвительные сжимы или муфты - только прямое соединение двух жил

Примеры использования

• Подключение медного вводного кабеля к алюминиевой распределительной сети в старом доме
• Соединение медного кабеля от автоматического выключателя с алюминиевой жилой, идущей к группе розеток
• Ремонт поврежденного участка кабеля с разным типом жил в подземной трассе
• Монтаж в распределительных щитах на объектах с комбинированной проводкой

Практические советы

• Перед опрессовкой обязательно зачистите жилы до металлического блеска - оксидная плёнка снижает надёжность соединения
• Проверяйте соответствие матрицы пресса - используйте только те, которые указаны производителем для гильз ГАМ
• Не перегревайте гильзу при опрессовке - перегрев может повредить структуру металла
• После монтажа всегда изолируйте место соединения термоусадкой или изолирующими колпачками
• При работе с несколькими гильзами - храните их в сухом месте, чтобы избежать окисления поверхности
• Учитывайте посадочный диаметр: внутренние каналы рассчитаны именно под 7,1×8,5 мм - не используйте жилы с большим диаметром изоляции
