Гильза алюминиевая OptiKit C-GL-35 | 278159 КЭАЗ

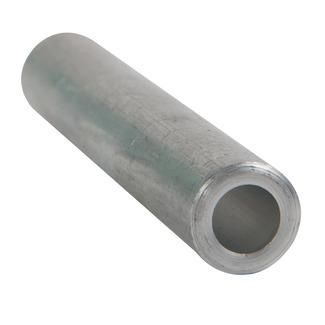

Гильза алюминиевая OptiKit C-GL-35 КЭАЗ предназначена для надёжного соединения алюминиевых кабельных жил сечением 35 мм2 на напряжение до 10 кВ. Применяется в распределительных сетях, трансформаторных подстанциях и на объектах энергетической инфраструктуры. Бренд КЭАЗ и серия OptiKit обеспечивают соответствие промышленным требованиям к долговечности и безопасности.

Назначение и область применения

Гильза алюминиевая OptiKit C-GL-35 КЭАЗ используется для соединения и ответвления алюминиевых жил кабелей методом опрессовки или пайки. Подходит для работы в силовых цепях переменного тока с номинальным напряжением до 10 кВ. Области применения: подземные и воздушные линии электропередачи, кабельные муфты, распределительные устройства, ремонтные узлы на подстанциях.

Технические характеристики

• Тип изделия: гильза алюминиевая
• Номинальное поперечное сечение: 35 мм2
• Материал: алюминий высокой чистоты
• Наружный диаметр: 14 мм
• Номинальное напряжение: 10 кВ
• Рабочий температурный диапазон: от -40 C до +80 C
• Форма поперечного сечения: круглая
• Совместимость с кабелем: да (только с алюминиевыми жилами)

Совместимость и монтаж

Гильза OptiKit C-GL-35 КЭАЗ совместима с алюминиевыми кабелями сечением от 16 до 300 мм2. Для установки требуется специальный пресс-клещи с матрицей, соответствующей размеру гильзы. Диаметр зачищаемой изоляции должен обеспечивать плотную посадку жилы внутри гильзы - рекомендуется использовать инструмент с регулировкой глубины обрезки. Пайка допускается, но опрессовка предпочтительна - она гарантирует механическую прочность и минимальное переходное сопротивление.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 23286 и международным нормам для комплектующих кабельной арматуры. Материал - алюминий с контролируемой чистотой, что исключает оксидацию и снижает риск перегрева. Номинальное напряжение 10 кВ позволяет применять гильзу в средневольтных сетях без дополнительной изоляции, если соблюдены условия монтажа.

Преимущества

• Высокая электропроводность алюминия минимизирует потери мощности
• Устойчивость к широкому диапазону температур - работает в суровых климатических условиях
• Стандартная форма и размеры обеспечивают совместимость с большинством пресс-инструментов
• Производство КЭАЗ гарантирует контроль качества на всех этапах

Ограничения применения

• Не применяется для медных жил - возможен гальванический контакт и коррозия
• Не предназначен для постоянного погружения в воду - хотя материал устойчив к влаге, герметичность зависит от правильности монтажа
• Запрещено использование с кабелями сечением менее 16 мм2 или более 300 мм2 - не обеспечивается надёжное соединение
• Не заменяет термоусаживающие муфты - требует внешней защиты при открытой прокладке

Примеры использования

• Соединение двух участков алюминиевого кабеля ААБл-10 в кабельной камере
• Ответвление от основной трассы кабеля к трансформатору на подстанции
• Ремонт повреждённой жилы в распределительном щите 10 кВ
• Подключение кабеля к шинному блоку в ячейке КРУ

Практические советы

• Перед монтажом зачистите жилу на длину, равную половине длины гильзы - недостаточная зачистка снижает качество контакта
• Обязательно используйте пресс с подходящей матрицей; проверьте давление согласно инструкции КЭАЗ
• После опрессовки осмотрите место соединения - не должно быть трещин, выступов или деформаций
• Для наружной прокладки поверх гильзы обязательно наденьте термоусаживающую трубку или изолирующий рукав
• При работе в холодную погоду (ниже -20 C) прогрейте гильзу перед монтажом - алюминий становится хрупким
