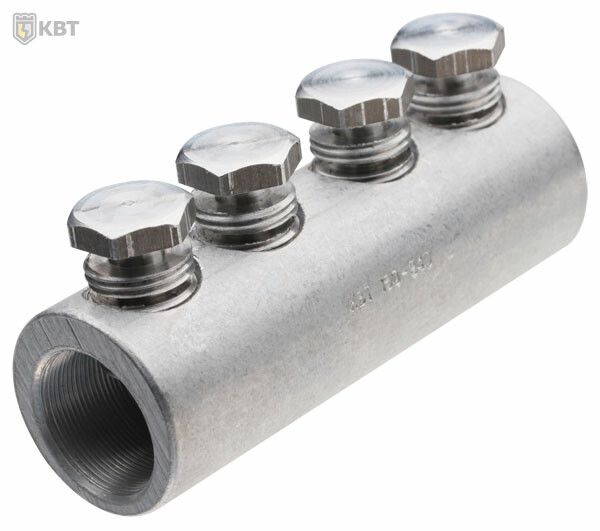

Соединитель болтовой 4СБ- 25/50 | 65812 КВТ

Соединитель болтовой 4СБ-25/50 КВТ предназначен для надёжного электрического соединения алюминиевых и медных кабельных жил сечением от 25 до 50 мм2. Этот тип соединителя используется в распределительных сетях до 10 кВ, особенно в составе термоусаживаемых муфт и узлах ремонта кабельных линий.

Назначение и область применения

Соединитель болтовой 4СБ-25/50 КВТ применяется для соединения любых типов кабельных жил: однопроволочных и многопроволочных, круглых и секторных, алюминиевых и медных. Он подходит для монтажа в силовых кабельных сетях напряжением до 10 кВ. Часто используется в комплектах термоусаживаемых муфт, а также в аварийно-ремонтных работах на кабельных линиях. Подходит для установки в распределительных пунктах, трансформаторных подстанциях, кабельных колодцах и на воздушных вводах.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Рабочий диапазон сечений кабеля: 25–50 мм2
• Материал корпуса и болтов: алюминиевый сплав
• Наружный диаметр: 19 мм
• Внутренний диаметр канала: 11 мм
• Количество болтов: 4, рядное расположение
• Покрытие: отсутствует (не гальванизирован)
• Цвет: серый
• Нормативный документ: ТУ 3449-009-97284872-2006

Совместимость и монтаж

Соединитель болтовой 4СБ-25/50 КВТ монтируется с помощью болтов со срывной головкой. Для затяжки требуется специальный инструмент - набор НМБ-6 (КВТ). Болты затягиваются до момента срыва головки, что гарантирует точный момент затяжки без перегрузки. После срыва головки болт остаётся в теле соединителя, обеспечивая постоянное давление на жилу. Глубина захода кабеля регулируется внутренней перегородкой - это предотвращает недостаточный или избыточный ввод провода. Рифлёная внутренняя поверхность повышает сцепление с жилой, снижая риск проскальзывания.

Особенности конструкции

Конструкция 4СБ-25/50 КВТ включает:

• Эксцентриковое отверстие - позволяет равномерно распределить усилие зажима на жилу, даже если она немного деформирована;
• Четыре болта в один ряд - обеспечивают равномерное прижатие по всей длине контакта;
• Срывные шейки на болтах - позволяют контролируемо сломать головку при нужном моменте, не требуя контроля крутящего момента оператором;
• Перегородка внутри корпуса - фиксирует максимальную глубину введения жилы, исключая выход её за пределы контактной зоны;
• Рифлёная поверхность - увеличивает площадь контакта и механическую устойчивость соединения.

Безопасность и стандарты

Соединитель болтовой 4СБ-25/50 КВТ соответствует требованиям ТУ 3449-009-97284872-2006. Применяется в сетях до 10 кВ, где важна надёжность и долговечность соединения. Отсутствие покрытия допускается при условии, что соединение будет дополнительно защищено термоусаживаемой муфтой или другим способом изоляции. Не рекомендуется использовать в условиях повышенной коррозионной активности без внешней защиты.

Преимущества

• Мультиразмерность - один соединитель заменяет несколько моделей, подходящих под разные сечения;
• Автоматический контроль момента затяжки - срыв головки болта исключает человеческий фактор;
• Высокая механическая прочность - благодаря рифлёной поверхности и эксцентричному каналу;
• Совместимость с термоусаживаемыми муфтами - позволяет собирать полноценные комплекты для монтажа;
• Лёгкий вес - алюминиевый сплав снижает нагрузку на кабельную трассу.

Ограничения применения

• Не предназначена для работы вне герметичной изоляции - отсутствие покрытия делает изделие восприимчивым к коррозии при открытой эксплуатации;
• Не подходит для частых демонтажей - после срыва головки болт нельзя переиспользовать;
• Требуется применение специального инструмента НМБ-6 - универсальные ключи не обеспечивают правильный момент;
• Не рекомендуется для соединения жил сечением менее 25 мм2 или более 50 мм2 - возможен перегрев или плохой контакт.

Примеры использования

• Соединение медной и алюминиевой жил в кабельной ответвительной коробке 10 кВ;
• Замена повреждённого участка кабеля в подземной трассе с последующей изоляцией термоусаживаемой муфтой;
• Подключение кабеля к выводам трансформатора или выключателя в распределительном устройстве;
• Аварийный ремонт кабельной линии на объекте ЖКХ или промышленного предприятия.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля диапазону 25–50 мм2 - используйте штангенциркуль для точного измерения;
• Обязательно зачистите жилу до металлического блеска и удалите оксидную плёнку - особенно важно для алюминия;
• Глубина ввода жилы должна доходить до внутренней перегородки - не оставляйте лишнего конца;
• Используйте только инструмент НМБ-6 (КВТ); другие ключи могут не сорвать головку или повредить соединитель;
• После монтажа обязательно заключите соединитель в термоусаживаемую муфту - это обеспечит изоляцию и защиту от влаги и пыли;
• На корпусе есть маркировка - перед установкой сверьте номер модели с заказом - 4СБ-25/50 КВТ должен быть указан явно.
