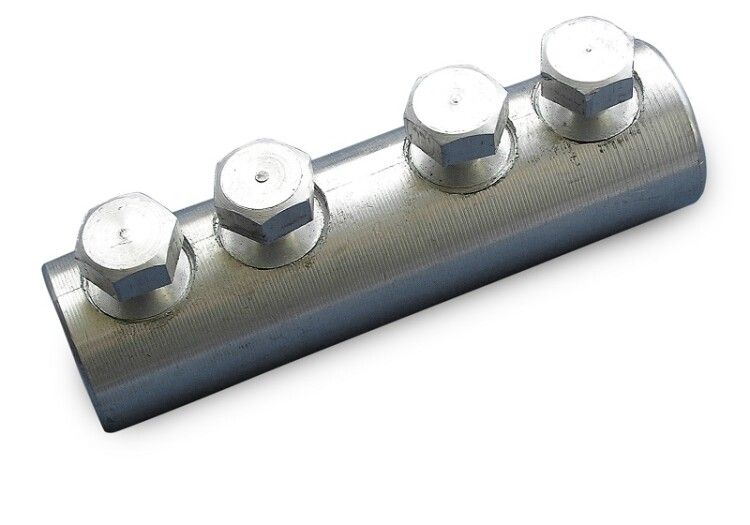

Соединитель болтовой 4СБ-1 25-50мм УХЛ3 (срыв. болт.) ГОФРОМАТИК zeta11010 ЗЭТА

Соединитель болтовой 4СБ-1 (25-50 мм) со срывными болтами от ЗЭТАРУС предназначен для надёжного соединения алюминиевых и медных жил кабелей с бумажной или пластиковой изоляцией до 10 кВ. Благодаря срывным болтам и алюминиевой конструкции, он обеспечивает стабильный контакт без необходимости контрольного замера момента затяжки.

Назначение и область применения

Соединитель болтовой 4СБ-1 (25-50 мм) со срывными болтами используется для соединения силовых кабелей с изоляцией из бумаги, пропитанной маслом, либо с полимерной изоляцией. Применяется в распределительных устройствах, кабельных ответвлениях, на подстанциях и в кабельных линиях до 10 кВ. Подходит для работ в условиях высоких механических нагрузок и длительной эксплуатации.

Технические характеристики

• Номинальное поперечное сечение жил: 25–50 мм2 (для алюминия и меди)
• Номинальное напряжение: до 10 кВ
• Номинальный ток: 1 А
• Количество болтов: 4
• Материал корпуса и проводника: алюминий
• Тип болтов: со срывной головкой - автоматически прекращают затяжку при достижении заданного крутящего момента
• Покрытие поверхности: без защитного слоя - требует дополнительной защиты при эксплуатации в агрессивной среде
• Тип перегородки: доступны два исполнения - монолитная (для маслопропитанной изоляции) и запрессованная (для пластиковой изоляции)

Совместимость и монтаж

Соединитель болтовой 4СБ-1 (25-50 мм) со срывными болтами устанавливается на жилы кабеля с помощью четырёх болтов. Для монтажа требуется подготовленный конец жилы - зачистка на длину, соответствующую глубине гнезда, и удаление оксидной плёнки. Установка выполняется на винты без предварительного сверления. Срывные головки болтов гарантируют правильный момент затяжки: после достижения нужного усилия они отламываются, что исключает перетягивание или недотягивание.

Обратите внимание: для кабелей с бумажной маслопропитанной изоляцией используйте версию с монолитной перегородкой - она препятствует вытеканию масла. Для кабелей с ПВХ или XLPE - выбирайте модель с запрессованной перегородкой.

Безопасность и стандарты

Изделие соответствует требованиям к соединительным устройствам для кабельных линий до 10 кВ. Отсутствие специального покрытия не снижает электрическую безопасность, но требует соблюдения условий эксплуатации: не применять в местах постоянного контакта с влагой, химическими веществами или солёным воздухом без дополнительной герметизации.

Преимущества

• Автоматический контроль момента затяжки благодаря срывным болтам - минимизирует риск повреждения жилы или плохого контакта
• Одинаковая совместимость с алюминиевыми и медными жилами - позволяет использовать один тип соединителя в смешанных системах
• Высокая механическая прочность алюминиевого корпуса - устойчив к вибрациям и деформациям
• Два варианта перегородки - позволяют точно адаптировать изделие под тип изоляции кабеля

Ограничения применения

• Не применяется в сетях выше 10 кВ - превышение напряжения нарушает изоляционные свойства
• Отсутствие защитного покрытия делает его непригодным для открытых участков, влажных помещений, подземной прокладки без дополнительной герметизации
• Номинальный ток 1 А указывает на то, что изделие рассчитано на соединение, а не на передачу больших токов - реальная рабочая нагрузка зависит от сечения и температурного режима кабеля
• Не подходит для многожильных мягких проводов - только для однопроволочных или малогибких жил, соответствующих заявленному сечению

Примеры использования

• Соединение жил кабеля КГСВ или АСБ в кабельной камере подстанции
• Ответвление от основной трассы кабельной линии 6(10) кВ
• Подключение кабеля к шинной системе распределительного устройства
• Ремонтные работы на старых кабельных линиях с бумажной изоляцией

Практические советы

• Перед установкой обязательно зачищайте жилу до металлического блеска и обрабатывайте её антиоксидантной пастой - особенно важно для алюминия
• Выбирайте вариант с монолитной перегородкой только для кабелей с маслопропитанной изоляцией; для ПВХ/XLPE - берите с запрессованной
• Проверьте посадочный диаметр жилы: сечение 25–50 мм2 соответствует диаметрам около 5,6–8 мм - не используйте для более тонких или толстых жил
• После монтажа проверьте целостность срывных головок - если они не отломались, значит, момент затяжки был слишком мал; если головки уже отломаны, но соединение люфтит - возможно, повреждена внутренняя часть
• Для наружной установки или в земле - обязательно заключите соединитель в термоусадочную трубку или герметичную муфту
