Комплект муфты соединительной ПСтт 4х35/50 без гильз ПВХ/СПЭ изоляция 1кВ IEK UZM-XLS1-VN4-3550X

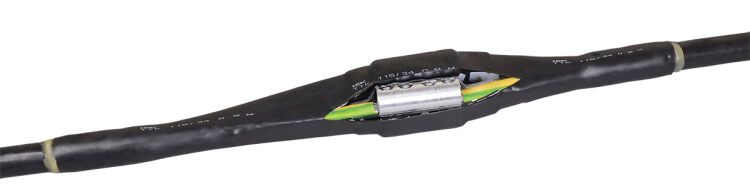

Муфта соединительная ПСтт 4х35/50 без гильз ПВХ/СПЭ изоляция 1кВ от IEK - это термоусаживаемая соединительная муфта для надёжного соединения четырёхжильных силовых кабелей с сечением жил 35–50 мм2 и изоляцией из ПВХ или СПЭ. Применяется в ных и закрытых системах прокладки, обеспечивает герметичность и долгий срок службы - до 30 лет.

Назначение и область применения

Муфта соединительная ПСтт 4х35/50 без гильз ПВХ/СПЭ изоляция 1кВ используется для создания герметичного соединения между двумя участками силового кабеля. Подходит для кабелей с пластмассовой изоляцией (ПВХ, СПЭ), без брони и экранирования. Монтируется в условиях, где требуется защита от влаги, пыли и механических воздействий - например, в кабельных каналах, трубах, земле или внутри помещений. Не применяется для кабелей с металлической броней или экранированной конструкцией.

Технические характеристики

• Номинальное напряжение: 1 кВ (переменный и постоянный ток)
• Количество жил: 4
• Номинальное сечение проводника: 35–50 мм2
• Тип исполнения: термоусаживаемая
• Материал корпуса: полимер термоусаживаемый, безгалогеновый состав
• Цвет: черный
• Срок службы: 30 лет
• Способ монтажа: нагрев с помощью тепловой пушки
• Работает с кабелями: АВВГ-1, ВВГ-1, АВВГз-1, ВВГз-1, АПвВГ-1, ПвВГ-1 и аналогами

Совместимость и монтаж

Муфта соединительная ПСтт 4х35/50 без гильз ПВХ/СПЭ изоляция 1кВ совместима исключительно с кабелями без брони и экрана. Для монтажа необходимо:

• Удалить внешнюю оболочку кабеля на требуемую длину (по инструкции IEK)
• Зачистить жилы, зафиксировать их в нужном положении
• Надеть муфту на один из кабелей до места соединения
• Произвести соединение жил (скрутка, опрессовка, сварка - согласно нормам)
• Нагреть муфту равномерно тепловой пушкой до полной усадки - поверхность должна стать плотной, без пузырей

Не используйте открытый пламя - только контролируемый источник тепла. Убедитесь, что температура окружающей среды выше +5 C во время монтажа.

Безопасность и стандарты

Муфта соединительная ПСтт 4х35/50 без гильз ПВХ/СПЭ изоляция 1кВ соответствует требованиям ГОСТ 13781. Отсутствие галогенов снижает выделение токсичных веществ при перегреве. Конструкция обеспечивает высокую электроизоляцию и предотвращает пробой даже при повышенной влажности. Соответствует классу защиты IP67 после усадки - полностью герметична против воды и пыли.

Преимущества

• Высокая степень герметизации благодаря однородной усадке материала
• Долговечность - гарантированный срок службы 30 лет
• Легкий и быстрый монтаж без сложных инструментов - только тепловая пушка
• Подходит для влажных и агрессивных сред - подземные каналы, траншеи, коллекторы
• Отсутствие болтовых элементов снижает риск коррозии и ослабления контакта

Ограничения применения

• Не для кабелей с броней, медным или стальным экраном
• Не рекомендовано применение на кабелях с сечением менее 35 мм2 или более 50 мм2
• Не допускается использование в местах с частыми механическими нагрузками без дополнительной защиты (например, вне кабельного канала)
• Не предназначен для прямой прокладки на открытом воздухе без защитного кожуха - хотя и имеет IP67, длительное UV-воздействие может повредить материал
• Не использовать при температуре ниже –15 C при хранении и ниже +5 C при монтаже

Примеры использования

• Соединение двух участков кабеля ВВГ-1 в подземном кабельном коллекторе
• Ремонт повреждённого участка кабеля АВВГз-1 в цеху с высокой влажностью
• Обустройство ответвлений в распределительных пунктах, установленных в помещениях с ограниченным доступом
• Монтаж в кабельных трассах, проходящих через дорожные насыпи или фундаменты зданий

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - 35–50 мм2. Неправильно выбранный кабель приведёт к плохому контакту или перегреву
• Используйте только сертифицированные тепловые пушки с регулировкой температуры - переусадка может повредить изоляцию
• При работе в сыром месте протрите кабель перед надеванием муфты - лишняя влага снижает качество адгезии
• После монтажа осмотрите муфту: она должна быть гладкой, без вздутий, трещин и воздушных пузырей
• Артикул uzm-xls1-vn4-3550x - единственный номер для заказа этой модели; другие варианты схожих названий могут отличаться по параметрам
