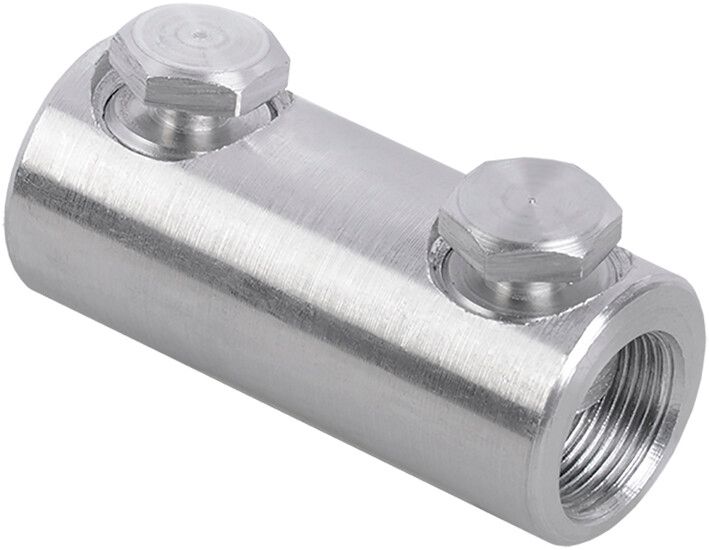

Соединитель болтовой СБ 35-50 1кВ | UCB-1-25-50-1KV-S IEK

Соединитель болтовой СБ 35-50 1кВ от IEK предназначен для надёжного электрического и механического соединения алюминиевых и медных жил сечением 35–50 мм2. Этот соединитель используется там, где важна долговечность и устойчивость к нагрузкам - например, на распределительных щитах, трансформаторных подстанциях и в силовых цепях. Артикул ucb-1-25-50-1kv-s соответствует модели СБ 35-50 1кВ, которая отличается высокой прочностью и проверенной конструкцией.

Назначение и область применения

Соединитель болтовой СБ 35-50 1кВ применяется для соединения одножильных и многожильных алюминиевых и медных проводов и кабелей. Он обеспечивает как электрический контакт, так и механическую фиксацию, предотвращая ослабление соединения под действием вибраций и температурных колебаний. Подходит для установки в закрытых помещениях и на открытых площадках с умеренным климатом. Часто используется в энергетических объектах, промышленном оборудовании, системах освещения и на транспорте.

Технические характеристики

• Номинальное поперечное сечение: 35–50 мм2 - подходит для кабелей средней и большой мощности
• Номинальное напряжение: 1000 В - рассчитан на работу в сетях до 1 кВ
• Тип изделия: болтовой соединитель - фиксируется с помощью винтов и болтов
• Количество болтов: 4 - обеспечивают равномерное давление на жилы
• Количество винтов: 4 - используются для зажима и регулировки усилия
• Материал: дюралюминиевые сплавы В95 и Д16Т1 - легкие, прочные, хорошо проводят ток
• Запирающая система: наличие срывной головки - гарантирует правильную затяжку и предотвращает перегрузку
• Срок службы: 30 лет - длительная эксплуатация без потери характеристик
• Защитное покрытие: отсутствует - требует защиты от коррозии в агрессивных условиях
• Цвет: серый - стандартный цвет металлических изделий
• Климатическое исполнение: УХЛ3 по ГОСТ 15150-69 - работает при температурах от −40C до +40C, допускает повышенную влажность

Совместимость и монтаж

Соединитель болтовой СБ 35-50 1кВ совместим с жилами из меди и алюминия, включая многожильные и одножильные провода. Для монтажа требуется подготовить жилы: зачистить изоляцию на длину, соответствующую глубине гнезда, и удалить оксидную плёнку с алюминиевых жил. Монтаж выполняется винтовым способом: сначала устанавливаются жилы, затем последовательно затягиваются все четыре болта равномерным моментом. Срывная головка на болтах позволяет контролировать правильность затяжки - при достижении нужного момента она сломается, что исключает переусилие.

Безопасность и стандарты

Соединитель болтовой СБ 35-50 1кВ соответствует требованиям ГОСТ 15150-69 по климатическому исполнению УХЛ3. Конструкция обеспечивает безопасную работу в электроустановках до 1 кВ. Отсутствие изолирующего покрытия требует соблюдения норм по изоляции окружающих элементов - соединитель должен быть установлен внутри корпуса, шкафа или с использованием термоусадочных трубок/изолирующих колпачков. Нельзя использовать в местах с постоянным контактом с водой или химически активными веществами.

Преимущества

• Высокая механическая прочность благодаря дюралюминиевым сплавам
• Удобство контроля затяжки за счёт срывной головки - снижает риск повреждения жил
• Стандартная комплектация из четырёх болтов обеспечивает равномерное распределение усилия
• Долгий срок службы - 30 лет - минимизирует необходимость замены
• Поддерживает соединение разнородных материалов (медь+алюминий) без дополнительных переходников

Ограничения применения

• Не имеет внешнего защитного покрытия - нельзя применять во влажных, солёных или агрессивных средах без дополнительной изоляции
• Рассчитан только на жилы сечением 35–50 мм2 - не подходит для более тонких или толстых проводов
• Требует точного соблюдения момента затяжки; использование обычных ключей без динамометра может привести к выходу из строя
• Не предназначен для частых демонтажей - многократная сборка снижает надёжность контакта
• Не рекомендован для наружной установки без герметизации и защиты от осадков

Примеры использования

• Соединение входных кабелей с шинами в распределительных щитах 0,4 кВ
• Присоединение кабеля от трансформатора к автоматическим выключателям
• Объединение алюминиевой и медной жил в старых промышленных установках
• Фиксация кабелей на клеммах силовых ящиков на заводах и элеваторах
• Монтаж в системах электроснабжения теплиц, складских комплексов и насосных станций

Практические советы

• Перед монтажом обязательно зачищайте жилы и обрабатывайте алюминиевые поверхности антиоксидантной пастой - это продлит срок службы контакта
• Используйте ключ с ограничителем момента или следите, чтобы болты затягивались до момента срыва головки - не перетягивайте!
• После монтажа проверьте контакт рукой - он не должен быть подвижным. При необходимости - повторно затяните после нагрева под нагрузкой через 24 часа
• Для наружного монтажа используйте термоусадочные колпачки IP67 или герметичные боксы
• Артикул ucb-1-25-50-1kv-s - единственный в линейке IEK с таким сочетанием сечения и числа болтов - не путайте с другими моделями СБ
