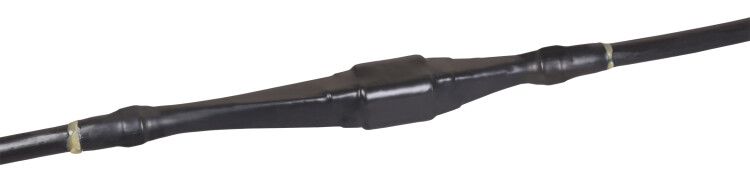

Муфта соединительная ПСттбэ 4х35/50 без гильз; ППД ПВХ/СПЭ изоляция 1кВ ИЭК UZM-XLBS1-VN4-3550XZ IEK

Муфта кабельная соединительная ПСттбэ 4х35/50 без гильз ППД ПВХ/СПЭ изоляция 1кВ от IEK предназначена для надёжного соединения силовых кабелей с пластмассовой изоляцией и экранированием, обеспечивает герметичную и механически прочную сборку без использования болтовых гильз. Подходит для прокладки в земле, подземных каналах и трубах.

Назначение и область применения

Муфта используется для соединения четырёхжильных силовых кабелей с изоляцией из ПВХ или СПЭ, имеющих броню или концентрический экран. Применяется там, где требуется высокая степень защиты от внешних воздействий - особенно в условиях повышенной влажности, агрессивной среды или подземной укладки. Подходит для кабелей типов: АВБбШв-1, ВБбШв-1, АВВБ-1, АВВБГ-1, ВВБ-1, ВВБГ-1, АПвБбШв-1, ПвБбШв-1, ВВГЭ, АВВГЭ, ПвВГЭ, АПвВГЭ и их аналогов.

Технические характеристики

• Номинальное напряжение: 1 кВ - рассчитана на работу в сетях до 1000 В переменного и постоянного тока;
• Количество жил: 4 - предназначена исключительно для четырёхжильных кабелей;
• Номинальное сечение проводника: 35–50 мм2 - совместима с кабелями указанного диапазона сечений; не применяется для меньших или больших значений;
• Тип исполнения: термоусаживаемая - материал сжимается при нагреве, образуя плотное герметичное соединение;
• Экранирование: концентрическое - сохраняет целостность экрана кабеля после соединения;
• Материал корпуса: полимер термоусаживаемый - безгалогенный, устойчив к старению, химическим веществам и УФ-излучению;
• Цвет: черный - оптимизирован для наружной эксплуатации и маскировки в почве;
• Срок службы: 30 лет - гарантирует долговременную работоспособность при соблюдении условий монтажа;
• Заземление: комплект с роликовым пружинным контактным элементом - обеспечивает надёжное соединение с экраном кабеля без сварки или болтов.

Совместимость и монтаж

Муфта ПСттбэ 4х35/50 без гильз монтируется методом термоусадки - требует применения тепловой пушки или горелки для равномерного прогрева. Нет необходимости использовать болтовые гильзы - всё соединение выполняется за счёт усадки материала. Для правильной работы важно:

• сохранить целостность бумажной или пластиковой изоляции кабеля перед входом в муфту;
• не повредить экранирующую ленту при подготовке кабеля;
• обеспечить минимальный радиус изгиба кабеля согласно нормам;
• приложить тепло равномерно, начиная с центральной части муфты и двигаясь к торцам.

Подготовка кабеля должна точно соответствовать рекомендациям производителя - отклонения в длинах зачистки снижают герметичность и срок службы.

Безопасность и стандарты

Муфта соответствует требованиям ГОСТ 13781.0. Материал изготовлен без галогенов - при возгорании не выделяет токсичных газов, что делает её безопаснее для закрытых помещений и тоннелей. Конструкция обеспечивает электроизоляцию и механическую защиту даже при длительном контакте с грунтом и влагой.

Преимущества

• Высокая герметичность благодаря термоусадке - предотвращает попадание воды и пыли;
• Удобство монтажа - нет сложных креплений, болтов или сварочных работ;
• Работает с двумя типами изоляции одновременно - бумажной и пластиковой;
• Встроенный заземляющий контакт - экономит время и повышает надёжность заземления экрана;
• Долгий срок службы - 30 лет при правильной установке;
• Устойчивость к температурным перепадам и агрессивной среде - идеальна для подземной прокладки.

Ограничения применения

• Не для кабелей с сечением менее 35 мм2 или более 50 мм2 - использование вне диапазона недопустимо;
• Не предназначен для воздушных линий - только для и внутриканальных систем;
• Требует специального оборудования для монтажа - тепловая пушка обязательна;
• Не допускается многократное использование - изделие одноразовое;
• Не работает с кабелями без экрана или брони - потеря функции экранирования возможна.

Примеры использования

• Соединение участков кабеля АВБбШв-1 в подземном канале городской сети освещения;
• Переход между секциями кабеля ВВГЭ в кабельном колодце промышленного объекта;
• Ремонт поврежденного участка кабеля ПвБбШв-1 в трассе теплотрассы;
• Обустройство ответвлений в распределительных пунктах с бронированными кабелями.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - точное значение должно находиться в диапазоне 35–50 мм2;
• Используйте только сертифицированные термоисточники - некорректный нагрев вызывает деформацию или растрескивание;
• Не забудьте про заземление: роликовый контакт должен плотно прилегать к металлической оболочке или экрану кабеля;
• При работе в сыром грунте дополнительно используйте водоотводящие системы вокруг места соединения;
• Храните муфту в оригинальной упаковке, в сухом месте - избегайте прямого солнца и перегрева до момента установки.
