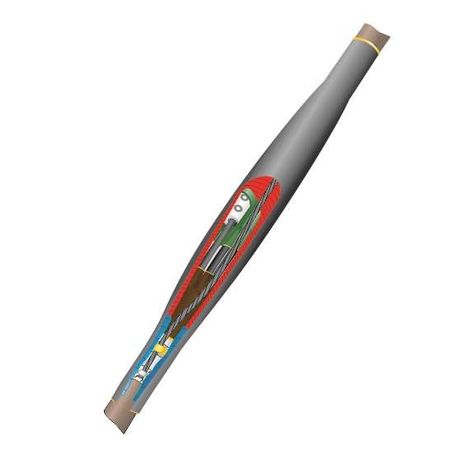

Муфта кабельная соединительная 1кВ 1СТп(тк)нг-LS-4х(35-50) с болтовыми соединителями Нева-Транс Комплект 22040006 Нева Транс

Муфта кабельная соединительная 1 кВ 1СТп(тк)нг-LS 4х(35-50) с болтовыми соединителями от Нева-Транс Комплект - это надёжное решение для соединения четырёхжильных силовых кабелей сечением 35–50 мм2, работающих на напряжении до 1 кВ. Применяется в условиях повышенной влажности, низких температур и в местах с ограниченным доступом.

Назначение и область применения

Муфта кабельная соединительная 1 кВ 1СТп(тк)нг-LS 4х(35-50) с болтовыми соединителями используется для герметичного и долговечного соединения кабелей с бумажной или пластмассовой изоляцией, с броней или без неё. Подходит для прокладки в грунте, тоннелях, каналах, коллекторах и других закрытых кабельных сооружениях. Обеспечивает сохранение целостности цепи при механических нагрузках и воздействии внешней среды.

Технические характеристики

• Номинальное напряжение: 1 кВ
• Количество жил: 4
• Сечение жил: 35–50 мм2
• Тип изоляции кабеля: бумажная / пластмассовая
• Марка кабеля: 1СТп(тк)
• Исполнение: нг-LS (не поддерживают горение, с пониженным дымо- и газовыделением)
• Способ монтажа: термоусадка
• Защитный покров: с броней (совместима с кабелями как с броней, так и без неё)
• Материал корпуса: полимер
• Диапазон рабочих температур: от –50 C до +50 C
• Относительная влажность воздуха: до 98%

Совместимость и монтаж

Муфта кабельная соединительная 1 кВ 1СТп(тк)нг-LS 4х(35-50) с болтовыми соединителями устанавливается на два конца подготовленных кабелей. Для сборки требуется тепловая установка - горелка или высокотемпературный фен. Каждый элемент термоусаживается равномерно, обеспечивая плотное прилегание. Соединители выполнены в виде болтовых контактов - они позволяют надёжно зафиксировать токоведущие части без сварки или опрессовки. На внутреннюю поверхность кожуха нанесён клеевой слой, который активируется при нагреве и создаёт герметичный шов. Также предусмотрено крепление заземляющего провода: для кабелей с бумажной изоляцией используются пружины постоянного давления и терки; для бронированных - пайка к бронелентам.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86
• Выполнена по ТУ Нева-Транс 3599-012-31930690-2016
• Обладает сертификатами пожарной безопасности и соответствия Госстандарту РФ
• Материалы не распространяют горение (нг) и минимизируют выделение дыма и токсичных газов (LS)

Преимущества

• Герметичность достигается благодаря клеевому слою внутри термоусадочного кожуха - исключает попадание влаги и грязи
• Стандартные болтовые соединители снижают риск плохого контакта и повышают ремонтопригодность
• Широкий температурный диапазон позволяет использовать муфту в суровых климатических условиях, включая северные регионы
• Поддержка кабелей с броней и без неё делает изделие универсальным
• Экологическая безопасность: материалы не выделяют опасных веществ даже при перегреве

Ограничения применения

• Не для кабелей с сечением менее 35 мм2 или более 50 мм2 - использование вне указанного диапазона нарушает герметичность и прочность соединения
• Требуется наличие оборудования для термоусадки (горелка или фен); невозможна установка без нагревательных средств
• Запрещено монтировать при температуре ниже –50 C - материал становится хрупким и теряет эластичность
• Не предназначен для длительного пребывания в открытой воде (например, реках, водоёмах) - хотя защищён от влажности, он не является полностью водонепроницаемым контейнером

Примеры использования

• Соединение кабелей питания на участках трассы подземной прокладки в городских сетях
• Ремонт поврежденного кабеля в технологическом тоннеле завода
• Подключение распределительных щитов в холодном климате (Сибирь, Дальний Восток)
• Монтаж в кабельных коллекторах метрополитена или железнодорожных депо

Практические советы

• Перед монтажом обязательно проверьте соответствие сечения кабеля - допускаются только 35 и 50 мм2
• При использовании болтовых соединителей затягивайте их моментом, указанным в инструкции - переусиливать нельзя
• Нагревайте термоусадочные элементы медленно, начиная с центра и двигаясь к краям - чтобы избежать образования пузырей
• Проверяйте герметичность после остывания: легкий осмотр на предмет деформаций и отслоений клея
• Храните муфту в сухом месте при температуре выше 0 C - заморозка перед монтажом требует предварительного прогрева
