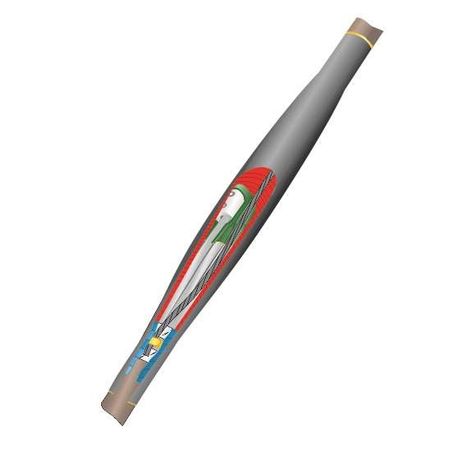

Муфта кабельная соединительная 1кВ 1ПСТ(б)-(тк)нг-LS-4х(16-25) с болтовыми соединителями Нева-Транс Комплект 22040013 Нева Транс

Муфта кабельная соединительная 1 кВ 1ПСТ(б)-(тк)нг-LS-4х(16-25) с болтовыми соединителями от Нева-Транс Комплект - это термоусаживаемая соединительная муфта для четырёхжильных силовых кабелей сечением 16–25 мм2 и напряжением до 1 кВ. Она обеспечивает герметичное, прочное и пожаробезопасное соединение, подходящее для прокладки в земле, тоннелях и кабельных коллекторах.

Назначение и область применения

Муфта 1ПСТ(б)-(тк)нг-LS-4х(16-25) используется для соединения четырёхжильных кабелей с пластмассовой изоляцией и бронёй, работающих на напряжение до 1 кВ. Применяется там, где важна надёжность и безопасность: подземные трассы, кабельные каналы, тоннели, коллекторы, камеры. Подходит для промышленных объектов, энергоузлов, ЖКХ, транспорта и коммунальной инфраструктуры.

Технические характеристики

• Напряжение: до 1 кВ включительно
• Сечение кабелей: 16–25 мм2 (для каждой жилы)
• Число жил: 4
• Тип соединения: болтовые контакты для токоведущих жил
• Тип изоляции: термоусаживаемая с клеевым слоем
• Защита от внешних воздействий: IP67 (пылевлагозащищённая, устойчивая к кратковременному погружению)
• Рабочая температура: от –50 C до +50 C
• Относительная влажность: до 98%
• Горючесть: материалы не поддерживают горение (нг), с низким дымо- и газовыделением (LS)
• Стандарты: ГОСТ 13781.0-86, ТУ Нева-Транс 3599-012-31930690-2016

Совместимость и монтаж

Муфта совместима только с кабелями того же типа: 4-жильными, с пластмассовой изоляцией и металлической бронёй, сечением 16–25 мм2. Для установки требуется:

• Подготовить концы кабелей: зачистить изоляцию, удалить броню, подготовить жилы для болтовых соединений
• Закрепить болтовые соединители на жилах согласно моменту затяжки, указанному в инструкции
• Надеть термоусаживаемый корпус на место соединения
• Равномерно прогреть поверхность горелкой или феном до полного усыхания и адгезии клеевого слоя
• Закрепить заземление через пружины и терки к бронелентам

Не допускается использование без предварительной проверки сечения и типа кабеля. Установка возможна только после соблюдения требований по расстоянию между кабелями и радиусу изгиба.

Безопасность и стандарты

Муфта 1ПСТ(б)-(тк)нг-LS-4х(16-25) прошла независимые испытания и имеет сертификаты соответствия требованиям пожарной безопасности и Госстандарта РФ. Материалы не распространяют пламя (нг) и минимизируют выделение дыма и токсичных газов (LS), что делает её безопасной для закрытых помещений и мест массового скопления людей. Соответствие ГОСТ и ТУ гарантирует долговечность и соответствие нормативам электроустановок.

Преимущества

• Высокая механическая прочность благодаря толстостенной термоусаживающейся оболочке
• Полная герметизация - клеевой слой исключает попадание влаги и пыли
• Широкий температурный диапазон позволяет использовать в суровых климатических условиях
• Удобство монтажа: один тип муфты покрывает весь диапазон сечений 16–25 мм2
• Автоматическое заземление через пружинные контактные элементы - снижает риск человеческой ошибки
• Экологическая безопасность: отсутствие хлора, свинца и других опасных веществ

Ограничения применения

• Не кабели с бумажной изоляцией, маслонаполненные или с алюминиевой жилой
• Не рекомендовано применение в местах с постоянным воздействием открытого огня или высокими температурами выше +50 C
• Не предназначен для подвесной прокладки без дополнительной защиты
• Требуется точное соблюдение технологии термоусаживания - недостаточный нагрев приведёт к потере герметичности
• Не следует использовать при влажности выше 98%, особенно при наличии конденсата внутри кабеля перед монтажом

Примеры использования

• Соединение кабелей питания на насосных станциях в подвале
• Обход повреждённого участка в кабельной линии теплосети
• Переход между двумя секциями кабельного канала в метрополитене
• Ремонт аварийного соединения на промышленном конвейере
• Монтаж ответвлений в системах освещения городских тоннелей

Практические советы

• Перед монтажом обязательно проверьте сечение кабеля штангенциркулем - даже небольшое отличие влияет на плотность усадки
• Используйте только профессиональную горелку с регулируемым пламенем; обычный бытовой фен не справится равномерно
• При работе в сыром воздухе просушите концы кабеля перед сборкой - влага под оболочкой вызовет коррозию
• Проверяйте целостность клеевого слоя после усадки: он должен быть прозрачным, без пузырей и вздутостей
• Заземляющие пружины должны плотно прилегать к броне - протестируйте контакт тестером после окончания работ
• Храните муфту в сухом месте при t = +5…+30 C - перегрев или заморозка до монтажа снижают срок службы
