Муфта кабельная соединительная 1кВ 1ПСТ(б)-(тк)-4х(16-25) с болтовыми соединителями Нева-Транс Комплект 22010043 Нева Транс

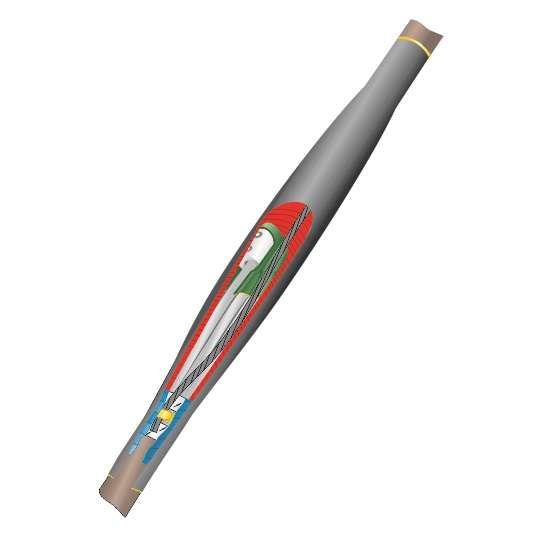

Муфта кабельная соединительная 1 киловольт 1ПСТ(б)-(тк)-4х(16-25) с болтовыми соединителями от производителя Нева-Транс Комплект предназначена для надёжного соединения четырёхжильных силовых кабелей с бумажной или пластмассовой изоляцией и бронёй на напряжение до 1 кВ. Устройство обеспечивает герметичность и механическую прочность даже при прямой закладке в грунт, что делает его подходящим решением для подземных и внутриобъектных сетей.

Назначение и область применения

Муфта кабельная соединительная 1 киловольт 1ПСТ(б)-(тк)-4х(16-25) с болтовыми соединителями используется для восстановления электрической целостности между двумя участками кабеля. Подходит для работы в условиях повышенной влажности, перепадов температур и агрессивных средах. Применяется в энергоносительных системах: распределительных пунктах, кабельных трассах, подземных коммуникациях, промышленных объектах, где требуется долговременная и бесперебойная передача электроэнергии.

Технические характеристики

• Количество жил: 4
• Номинальное напряжение: 0,6/1 (1,2) кВ - допустимо использование в сетях до 1 кВ включительно
• Номинальное сечение проводника: 16–25 мм2 - совместима с кабелями указанного диапазона
• Тип изоляции кабелей: поддерживает как бумажную, так и пластмассовую изоляцию
• Исполнение: термоусадочное - сборка осуществляется путём нагрева специальных элементов
• Температурный режим эксплуатации: от –50 C до +50 C
• Относительная влажность воздуха: до 98%
• Защита IP: не указана явно, однако термоусадочный корпус с клеевым слоем обеспечивает герметичность, аналогичную классу IP67
• Стандарты: соответствие ГОСТ 13781.0-86 и ТУ Нева-Транс 3599-012-31930690-2016

Совместимость и монтаж

Муфта кабельная соединительная 1 киловольт 1ПСТ(б)-(тк)-4х(16-25) с болтовыми соединителями устанавливается на два конца подготовленных кабелей одинакового типа и сечения. Для монтажа требуются:

• Горелка или высокотемпературный фен для равномерного прогрева термоусадочных элементов;
• Инструменты для зачистки жил и броневых лент;
• Болтовые соединители - используются для электрического контакта между жилами; важно соблюдать момент затяжки согласно руководству производителя;
• Зажимы с пружинами и терки - для надёжного заземления брони кабеля.

Не рекомендуется использовать муфту для кабелей с сечением менее 16 мм2 или более 25 мм2 - это снижает плотность контакта и риск повреждения внутренних элементов.

Безопасность и стандарты

Муфта прошла государственные испытания и имеет официальный сертификат соответствия Росстандарта. Соответствует нормам безопасности ГОСТ 13781.0-86 и техническим условиям ТУ Нева-Транс 3599-012-31930690-2016. Конструкция исключает возможность возникновения открытых токоведущих частей после установки. Все материалы - экологически безопасны, не выделяют токсичных веществ при работе или нагреве.

Преимущества

• Высокая степень защиты благодаря многослойному термоусадочному кожуху с клеевым покрытием - предотвращает попадание влаги и пыли;
• Поддержка обоих типов изоляции (бумага и пластик) - универсальность для ремонта старых и новых сетей;
• Автоматическое заземление брони через пружины и терки - снижает трудоёмкость монтажа;
• Широкий диапазон рабочих температур - позволяет применять в суровых климатических условиях;
• Отсутствие необходимости в дополнительном заполнении смазками или герметиками - всё предусмотрено конструкцией.

Ограничения применения

• Не для кабелей с сечением ниже 16 мм2 или выше 25 мм2 - возможна потеря герметичности и контактного усилия;
• Не предназначен для использования в местах с постоянным воздействием открытого пламени или сверхвысокими температурами (>+50 C);
• Требуется точное соблюдение технологии термоусадки - недостаточный или избыточный нагрев приводят к деформации или растрескиванию;
• Не применяется для многожильных кабелей с алюминиевой жилой - совместимость проверена только для медных проводников;
• Не рассчитана на периодические перемещения или вибрационные нагрузки - предназначена для стационарной прокладки.

Примеры использования

• Соединение кабелей КВВГнг-LS 4×25 при замене участка трассы в подвале жилого дома;
• Реставрация поврежденного кабеля ААБл 4×16 в подземном канале теплотрассы;
• Обустройство ответвлений на промышленном предприятии с использованием кабелей с бумажной пропиткой;
• Монтаж в тоннеле метрополитена - благодаря герметичности и широкому температурному диапазону.

Практические советы

• Перед монтажом обязательно удалите все следы влаги и грязи с поверхности кабеля - особенно важна сушка бумажной изоляции;
• Проверьте соответствие сечения кабеля заявленному диапазону 16–25 мм2 - используйте штангенциркуль для контроля;
• При нагреве начинайте с центральной части термоусадочного кожуха, двигаясь к краям - это гарантирует равномерное сжатие и адгезию клея;
• Не торопитесь с затяжкой болтовых соединителей - они должны быть затянуты последовательно и с контролируемым моментом;
• После завершения монтажа осмотрите всю муфту на предмет пузырей, трещин или непроклеенных участков - при наличии дефектов необходимо демонтировать и переустановить.
