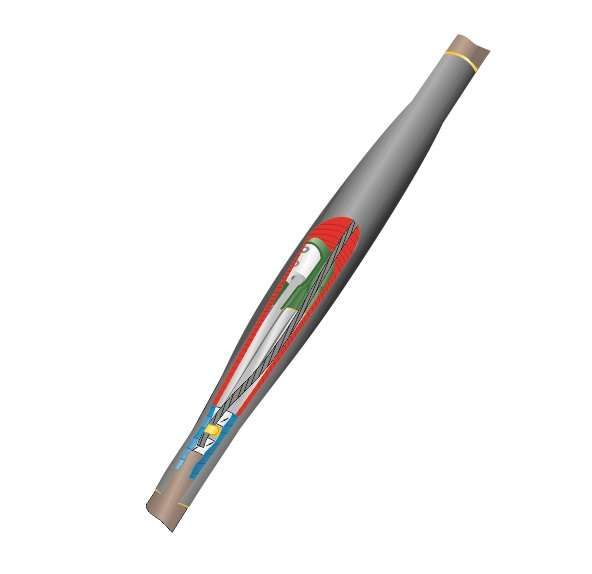

Муфта кабельная соединительная 1кВ 1ПСТ(б)-(тк)-3х(16-25) с болтовыми соединителями Нева-Транс Комплект 22010039 Нева Транс

Муфта кабельная соединительная 1 кВ 1ПСТ(б)-(тк)-3х(16-25) с болтовыми соединителями от Нева-Транс Комплект обеспечивает надёжное и герметичное соединение трёхжильных кабелей сечением 16–25 мм2 с пластмассовой изоляцией и бронёй, рассчитанных на напряжение до 1 кВ. Применяется в , тоннелях, каналах и других закрытых кабельных системах.

Назначение и область применения

Муфта кабельная соединительная 1 кВ 1ПСТ(б)-(тк)-3х(16-25) с болтовыми соединителями используется для создания ответвленных или прямых соединений между двумя участками силового кабеля. Подходит для кабелей с медными жилами, пластмассовой изоляцией и металлической бронёй. Установка возможна в условиях повышенной влажности, в грунте, кабельных каналах, тоннелях и коллекторах. Эксплуатация допускается при температуре от –50 C до +50 C, что делает её пригодной для работы в суровых климатических зонах.

Технические характеристики

• Напряжение: до 1 кВ (включительно)
• Число жил: 3
• Сечение кабеля: 16–25 мм2
• Тип изоляции кабеля: пластмассовая
• Наличие брони: да
• Тип соединения: болтовые контакты
• Тип усадки: термоусаживающаяся
• Защита корпуса: толстостенный термоусаживаемый кожух с клеевым слоем
• Рабочий диапазон температур: –50 C … +50 C
• Относительная влажность воздуха: до 98%
• Стандарты: ГОСТ 13781.0-86, ТУ Нева-Транс 3599-012-31930690-2016

Совместимость и монтаж

Муфта совместима исключительно с кабелями, имеющими три жилы, сечением 16–25 мм2, с пластмассовой изоляцией и бронёй. Для установки требуется наличие горелки или высокотемпературного фена для равномерного нагрева термоусаживаемой части. Соединители выполнены в виде болтовых контактных элементов - они требуют предварительной зачистки жил и плотного затягивания с соблюдением усилия, указанного в инструкции. Крепление заземляющего провода осуществляется через пружины постоянного давления и терки к броневой ленте кабеля. Монтаж выполняется одновременно на обоих концах кабеля перед сборкой муфты.

Безопасность и стандарты

Муфта прошла независимые испытания и имеет официальный сертификат соответствия Госстандарта России. Конструкция соответствует требованиям ГОСТ 13781.0-86 и спецификации ТУ Нева-Транс 3599-012-31930690-2016. Клеевой слой на внешнем кожухе обеспечивает герметичность без необходимости дополнительной изоляции. Материалы не выделяют токсичных веществ при нормальной эксплуатации.

Преимущества

• Высокая механическая прочность благодаря толстостенному термоусаживаемому кожуху
• Герметичность и долговечность за счёт клеевого слоя и качественной усадки
• Устойчивость к перепадам температур и высокой влажности
• Автоматическое крепление заземления - снижает риск человеческой ошибки
• Не требует сварки или пайки - монтаж доступен даже в труднодоступных местах
• Экологически безопасный состав материалов

Ограничения применения

• Не кабели с алюминиевыми жилами - только медные
• Запрещено применение для кабелей с сечением менее 16 мм2 или более 25 мм2
• Не рекомендовано использование в открытых воздушных линиях - только в замкнутых кабельных сооружениях
• Требуется точное соблюдение технологии термоусадки; недостаточный прогрев приведёт к потере герметичности
• Не предназначен для частого перемещения или вибрационных нагрузок - применяется в стационарных сетях

Примеры использования

• Соединение кабелей питания на подземных распределительных пунктах
• Обход повреждённого участка в кабельном канале промышленного цеха
• Подключение кабеля к трансформаторной подстанции в холодном регионе
• Ремонт сети освещения в метро или тоннеле
• Монтаж в кабельных коллекторах тепловых сетей

Практические советы

• Перед монтажом обязательно проверьте соответствие сечения кабеля - 16–25 мм2. Отклонение вызывает плохой контакт и перегрев.
• Используйте только профессиональный фен или газовую горелку с контролируемой температурой. Перегрев может повредить внутренние слои.
• При работе в сыром месте протрите поверхности кабеля насухо перед установкой - влага внутри муфты снижает срок службы.
• Затягивайте болтовые соединители с моментом, указанным в документации - переусиливать нельзя, чтобы не деформировать контакты.
• Проверяйте целостность клеевого слоя после усадки: он должен полностью заполнить все щели и образовать сплошной слой без пузырей.
• Храните муфту в сухом помещении при температуре выше 0 C - низкие температуры могут изменить эластичность полимеров.
