Муфта кабельная соединительная 1кВ 1ПСТ(тк)нг-LS-5х(35-50) с болтовыми соединителями Нева-Транс Комплект 22040030 Нева Транс

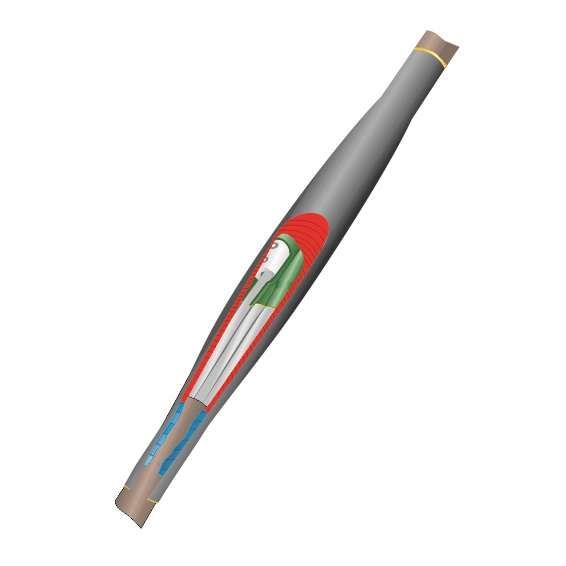

Муфта кабельная соединительная 1 кВ 1ПСТ(тк)нг-LS-5х(35-50) с болтовыми соединителями от Нева-Транс Комплект - это термоусаживаемая соединительная муфта для герметичного и безопасного соединения пятижильных кабелей сечением 35–50 мм2 без брони, рассчитанных на напряжение до 1 кВ. Подходит для прямой укладки в земле, тоннелях и кабельных коллекторах.

Назначение и область применения

Муфта 1ПСТ(тк)нг-LS-5х(35-50) используется для создания надёжного электрического соединения между двумя участками пятижильного силового кабеля с пластиковой изоляцией. Применяется там, где важна повышенная пожаробезопасность и долговечность: в - and underground cable routes, industrial facilities, substations, metro systems, and buildings with strict fire safety requirements.

Технические характеристики

• Напряжение: до 1 кВ включительно
• Число жил: 5
• Сечение кабеля: 35–50 мм2
• Тип соединения: болтовые контакты
• Тип изоляции: термоусаживаемая с клеевым слоем
• Материалы: материалы класса нг-LS (не поддерживают горение, снижают дымо- и газовыделение)
• Рабочий температурный диапазон: от –50 C до +50 C
• Относительная влажность: до 98%
• Стандарты: ГОСТ 13781.0-86, ТУ Нева-Транс 3599-012-31930690-2016

Совместимость и монтаж

Муфта совместима исключительно с пятижильными кабелями с пластмассовой изоляцией, без металлической брони. Кабели должны иметь внешний диаметр, подходящий под внутренние размеры термоусаживаемого корпуса - перед установкой проверьте соответствие сечению 35–50 мм2.

Монтаж выполняется методом термоусаживания:

• Подготовьте концы кабелей согласно инструкции производителя
• Наденьте термоусаживаемый кожух с клеевым слоем на один из кабелей
• Соедините жилы с помощью болтовых соединителей
• Закрепите муфту так, чтобы она находилась точно над местом соединения
• Равномерно прогрейте поверхность горелкой или высокотемпературным феном до полного усыхания и адгезии клея

Не допускается использование механических средств затяжки или холодной усадки - только тепловая обработка.

Безопасность и стандарты

• Соответствует требованиям пожарной безопасности РФ
• Материалы не распространяют горение (нг)
• Выделяют минимальное количество дыма и токсичных газов при нагреве (LS)
• Произведено в соответствии с ТУ Нева-Транс 3599-012-31930690-2016
• Имеет официальные сертификаты соответствия Госстандарту России

Преимущества

• Герметичность обеспечивается за счёт клеевого слоя внутри термоусаживаемого кожуха - не требует дополнительной герметизации
• Высокая механическая прочность после усадки
• Устойчивость к перепадам температур и высокой влажности
• Экологическая безопасность: отсутствие хлора и тяжёлых металлов в составе
• Долговечность: срок службы более 30 лет при соблюдении условий эксплуатации

Ограничения применения

• Не кабели с бронёй, свинцовой оболочкой или металлической оплёткой
• Не рекомендовано применение вне диапазона температур –50…+50 C
• Не предназначен для постоянного погружения в воду - хотя IP-защита достаточна для грунта, длительное воздействие воды под давлением недопустимо
• Требуется наличие оборудования для термоусаживания (горелка/фен); невозможна сборка без тепла
• Не подходит для кабелей сечением менее 35 мм2 или более 50 мм2

Примеры использования

• Соединение кабелей питания на промышленном конвейере
• Ремонт поврежденного участка кабельной трассы в метро
• Обустройство распределительных щитов в подземных камерах
• Прокладка кабеля в кабельных коллекторах ЖКХ
• Монтаж освещения в тоннелях и подземных переходах

Практические советы

• Перед монтажом обязательно проверьте сечение кабеля штангенциркулем - даже небольшое отклонение может нарушить герметичность
• При работе в условиях высокой влажности просушите концы кабеля перед установкой муфты
• Не используйте открытый пламя - применяйте регулируемые фены с равномерным потоком воздуха
• После усадки проверьте целостность покрытия: отслоения клея указывают на некорректный нагрев
• Храните муфту в сухом месте при температуре от –10 C до +30 C; избегайте прямого солнечного света
• Для удобства работы подготовьте все инструменты заранее - процесс термоусаживания нельзя прерывать
