Комплект муфты соединительной ПСтт 5х35/50 с болтовыми гильзами ПВХ/СПЭ изоляция 1кВ IEK UZM-XLS1-VN5-3550S

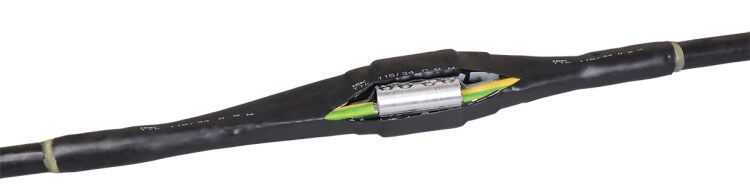

Муфта ПСтт 5х35/50 с/г ПВХ/СПЭ изоляция 1кВ от IEK - это термоусаживаемая соединительная муфта для надёжного соединения пятижильных силовых кабелей с сечением жил 35–50 мм2 и изоляцией из ПВХ или СПЭ. Применяется в , трубах и кабельных каналах, обеспечивает герметичность и долгий срок службы - до 30 лет.

Назначение и область применения

Муфта ПСтт 5х35/50 с/г ПВХ/СПЭ изоляция 1кВ используется для создания герметичного соединения между двумя участками пятижильного силового кабеля с пластмассовой изоляцией. Подходит для кабелей типа АВВГ-1, ВВГ-1, АВВГз-1, ВВГз-1, АПвВГ-1, ПвВГ-1 и их аналогов. Устанавливается в условиях повышенной влажности, под землёй, внутри кабельных каналов и труб. Не применяется для бронированных или экранированных кабелей.

Технические характеристики

• Номинальное напряжение: 1 кВ (переменный и постоянный ток)
• Количество жил: 5
• Сечение проводника: 35–50 мм2
• Тип изделия: соединительная муфта
• Исполнение: термоусаживаемая
• Способ монтажа: нагрев с помощью тепловой пушки
• Тип наконечников: винтовые / болтовые
• Материал корпуса: термоусаживаемый полимер без галогенов
• Цвет: черный
• Срок службы: 30 лет
• Защита от внешних воздействий: IP67 после усадки

Совместимость и монтаж

Муфта ПСтт 5х35/50 с/г ПВХ/СПЭ изоляция 1кВ совместима исключительно с кабелями без брони и металлического экрана. Для монтажа требуется:

• Подготовленные концы кабелей с зачищенной изоляцией;
• Установка болтовых гильз на жилы перед сборкой;
• Равномерный прогрев термоусаживающейся оболочки тепловой пушкой до плотного прилегания;
• Обязательная проверка герметичности после остывания.

Не допускается использование без предварительной подготовки поверхности кабеля - наличие грязи, влаги или повреждений снижает надёжность соединения.

Безопасность и стандарты

Муфта ПСтт 5х35/50 с/г ПВХ/СПЭ изоляция 1кВ изготовлена в соответствии с ГОСТ 13781. Материалы состава не содержат галогенов - при возгорании не выделяют токсичных газов. После усадки достигается степень защиты IP67: полностью защищена от пыли и временного погружения в воду.

Преимущества

• Высокая механическая прочность после усадки
• Устойчивость к перепадам температур (-40C...+90C)
• Долговечность - гарантия 30 лет работы
• Легкий и быстрый монтаж при наличии оборудования
• Отсутствие необходимости в использовании смазок или клеевых составов
• Замкнутая система изоляции - минимизирует риск пробоя

Ограничения применения

• Не бронированные кабели (например, ААШв, ВБбШв)
• Не предназначен для кабелей с медным экраном или металлической оболочкой
• Требует точного соблюдения технологии термоусадки - недостаточный прогрев вызывает трещины и протечки
• Не рекомендован для открытой прокладки без дополнительной защиты от УФ-лучей
• Не использовать при температуре ниже -15C во время монтажа - материал становится хрупким

Примеры использования

• Соединение кабелей питания в подземном распределительном щите
• Ремонт поврежденного участка кабельной линии в кабельном коллекторе
• Прокладка сети освещения в городских траншейных каналах
• Подключение кабелей к трансформаторным подстанциям с ПВХ-изоляцией

Практические советы

• Перед монтажом обязательно сверьте сечение кабеля - Mufta рассчитана именно на 35–50 мм2; меньшее сечение требует заполнителей, большее - невозможна установка.
• Используйте только специализированную тепловую пушку с регулировкой температуры - фен для волос не подходит.
• Проверьте целостность термоусаживаемой оболочки до начала работ - даже микроскопические порезы нарушают герметичность.
• После монтажа проведите тест на сопротивление изоляции - это обязательная процедура для всех соединений на 1 кВ.
• Хранить муфту ПСтт 5х35/50 с/г ПВХ/СПЭ изоляция 1кВ следует в сухом месте при +5...+30C - заморозка и высокая влажность снижают эластичность материала.
