Муфта соединительная 5ПСТ(б)-1-25/50-Б с болт. соединителями | 57805 КВТ

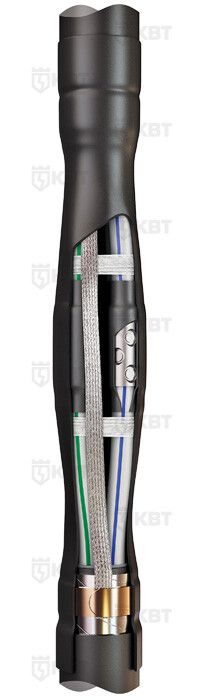

Муфта кабельная соединительная 1 кВ 5ПСТ(б)-1-25/50-Б КВТ предназначена для надёжного соединения пятижильных силовых кабелей с бумажной или пластиковой изоляцией, в том числе с броней, на напряжение до 1 кВ. Муфта выполнена из негорючего термопластика, не содержит галогенов и оснащена болтовыми соединителями, что делает её удобной для монтажа в условиях повышенной влажности и перепадов температур.

Назначение и область применения

Муфта 5ПСТ(б)-1-25/50-Б КВT применяется для создания ответвленных и прямых соединений между пятижильными кабелями с изоляцией из ПВХ, СПЭ, ЭПР, а также с металлической броней или без неё. Подходит для прокладки в траншеях, колодцах, кабельных каналах, внутри помещений и на открытой территории. Часто используется в энергообъектах, промышленных установках, системах автоматизации и на объектах ЖКХ.

Технические характеристики

• Номинальное напряжение: 1 кВ
• Количество жил: 5
• Номинальное сечение проводника: 25–50 мм2
• Тип исполнения: термоусаживаемая
• Способ монтажа: нагрев с помощью пропановой горелки
• Материал корпуса: негорючий термопластик
• Материал изоляции: пластик
• Состав: без галогенов (HF-Free)
• Цвет: черный
• Диапазон рабочих температур: от –50 C до +50 C
• Стандарт: ТУ 3599-006-97284872-2006
• Совместимость с изоляцией: бумажная, ПВХ, СПЭ, ЭПР

Совместимость и монтаж

Муфта совместима с кабелями типов: (А)ВБбШв, (А)ПвБбШв, (А)ПвБбШп, (А)ВБВ, (А)ВВБ, (А)ВВБГ, (А)ПвКШв, (А)ПвКШп, (А)ВВГ, (А)ПвВГ, NYM, NYY, РПГ, РВГ, АРВГ, РРГ, АРРГ, РБВ, АРБВ, РБР, АРБР, РБП.

Монтаж выполняется методом термоусадки. После подготовки концов кабеля на них надеваются все элементы муфты в порядке сборки, затем равномерно прогреваются пропановой горелкой ПГ (КВТ). Усадка происходит под действием тепла - материал плотно облегает кабель, образуя герметичную и механически прочную оболочку.

В комплекте предусмотрены болтовые соединители - они позволяют выполнять соединение жил без опрессовки. Также доступна возможность замены на опрессовочные наконечники, если требуется.

Для кабелей с броней предусмотрен непаянный способ заземления: используются роликовые пружины постоянного давления. Однако для гарантированного контакта с броней из стали или алюминия необходим дополнительный комплект заземления КМПБ, который следует закупить отдельно.

Инструменты для монтажа: пропановая горелка ПГ (КВТ), набор для срыва головок болтовых наконечников НМБ-6 (КВТ).

Безопасность и стандарты

Муфта соответствует требованиям ГОСТ 34839-2022 и изготовлена по техническому условию ТУ 3599-006-97284872-2006. Полимерные материалы не выделяют токсичных галогенных паров при возгорании - это повышает безопасность в закрытых помещениях и тоннелях. Температурный режим работы (-50…+50 C) гарантирует сохранение целостности изоляции даже в суровых климатических условиях.

Преимущества

• Высокая степень защиты IP67 благодаря термоплавкому клею - исключает попадание влаги и пыли
• Автоматическая герметизация всех участков соединения при усадке
• Универсальность: можно применять как с бронированными, так и с небронированными кабелями
• Не требуют сварки или пайки - снижают риск повреждения изоляции
• Заземление реализовано без пайки - быстрый и надёжный контакт с броней
• Негорючий материал корпуса увеличивает пожарную безопасность
• Поддерживается сертифицированным инструментом КВТ - минимизируется вероятность ошибок при монтаже

Ограничения применения

• Не для кабелей с напряжением выше 1 кВ
• Не рекомендована для длительного пребывания под прямыми солнечными лучами - возможна деградация полимеров
• Требуется точное соблюдение технологии термоусадки; недостаточный или избыточный нагрев снижает качество герметизации
• Для кабелей с броней обязательна установка доп. комплекта заземления КМПБ - без него заземление будет ненадёжным
• Не подходит для монтажа в активно движущихся средах (например, на шарнирных механизмах)

Примеры использования

• Соединение кабелей типа ВВГнг в распределительном щите подземного перехода
• Обустройство ответвлений в кабельной трассе промышленного цеха с высокой влажностью
• Ремонт поврежденного участка кабеля АВБбШв в городской сети 0,6/1 кВ
• Монтаж в кабельных колодцах и камерах теплотрасс
• Подключение питания к насосным станциям с бронированными кабелями

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля (25–50 мм2) - использование вне этого диапазона нарушает герметичность и теплоотвод
• При работе с бронированными кабелями всегда используйте комплект заземления КМПБ - он продлевает срок службы муфты и обеспечивает нормативную защиту
• Не экономьте на инструменте: горелка ПГ (КВТ) и набор НМБ-6 рассчитаны именно под эту муфту - другие устройства могут вызвать деформацию
• При усадке двигайте пламя медленно, равномерно, начиная с центральной части - не фокусируйтесь на одном месте более 5 секунд
• Хранить муфту следует в сухом месте при температуре от –20 до +30 C - переохлаждение перед монтажом может затруднить усадку
• Проверяйте наличие всех деталей перед началом работ - особенно важно наличие болтовых соединителей и пружин заземления
