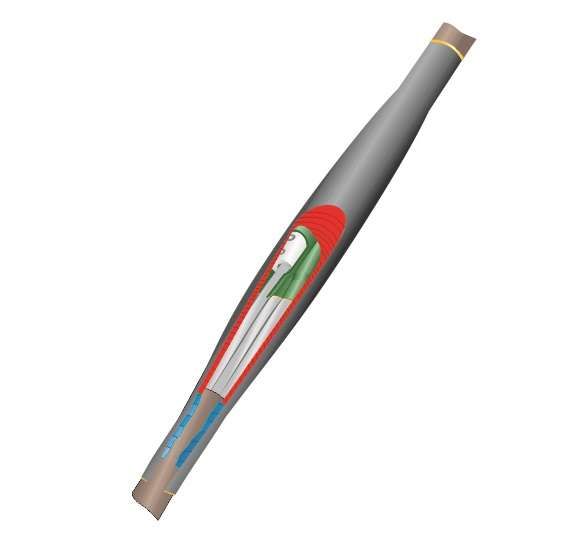

Муфта кабельная соединительная 1кВ 1ПСТ(тк)нг-LS-4х(35-50) с болтовыми соединителями Нева-Транс Комплект 22040026 Нева Транс

Муфта кабельная соединительная 1кВ 1ПСТ(тк)нг-LS 4х(35-50) с болтовыми соединителями от Нева-Транс Комплект (арт. 22040026) предназначена для надёжного и безопасного соединения четырёхжильных силовых кабелей сечением 35–50 мм2 с пластиковой изоляцией без брони. Устройство обеспечивает герметичность, противопожарную безопасность и долговечную работу даже в условиях повышенной влажности и низких температур.

Назначение и область применения

Муфта используется для соединения кабелей с напряжением до 1 кВ в системах распределения электроэнергии. Подходит для прокладки в земле, кабельных каналах, тоннелях, коллекторах и других закрытых помещениях. Применяется в энергообъектах, промышленных установках, ЖКХ, транспорте и объектах с особыми требованиями к пожарной безопасности - там, где важна минимальная опасность возгорания и малое выделение дыма при нагреве.

Технические характеристики

• Напряжение: до 1 кВ постоянного/переменного тока
• Число жил: 4
• Сечение кабелей: 35–50 мм2
• Тип изоляции кабеля: пластмассовая, без брони
• Тип соединения: болтовые контакты
• Тип корпуса: термоусаживаемый с клеевым слоем
• Рабочий диапазон температур: от –50 C до +50 C
• Относительная влажность: до 98%
• Стандарты: ГОСТ 13781.0-86, ТУ Нева-Транс 3599-012-31930690-2016
• Горючесть: материалы класса нг-LS (не поддерживают горение, снижают дымо- и газовыделение)

Совместимость и монтаж

Муфта совместима исключительно с кабелями типа 1ПСТ(тк)нг-LS сечением 35–50 мм2. Для монтажа требуется два участка подготовленного кабеля одинакового сечения. Соединение выполняется путём термоусаживания внешнего кожуха с применением тепловой пушки или газовой горелки. Каждая жила соединяется через болтовой контакт - предварительно зачищенные провода затягиваются в специальные наконечники. Перед усадкой необходимо проверить правильность расположения всех элементов и равномерность прогрева поверхности. После остывания муфта образует плотную, герметичную оболочку без воздушных пузырей.

Безопасность и стандарты

Муфта прошла независимые испытания и имеет сертификаты соответствия требованиям пожарной безопасности и госстандартов РФ. Все материалы выполнены по технологии нг-LS - они не способствуют распространению пламени и минимизируют выброс токсичных веществ при перегреве. Это делает её подходящей для помещений с большим скоплением людей, метрополитенов, больниц и детских учреждений. Конструкция соответствует ГОСТ 13781.0-86 и собственному техническому условию TУ Нева-Транс 3599-012-31930690-2016.

Преимущества

• Высокая степень защиты IP67 благодаря термоусаживаемому кожуху с клеевым слоем - полностью герметична, не боится воды и пыли
• Не требует сварки или опрессовки - соединение осуществляется механически через болты
• Поддерживает длительную эксплуатацию в суровых климатических условиях - от Arctic-температуры до тропического климата
• Экологически безопасна: при повреждении не выделяет хлора, галогенов и ядовитых паров
• Значительно увеличивает срок службы кабельной линии за счёт надёжной изоляции и защиты от коррозии

Ограничения применения

• Не кабели с металлической броней - возможен риск деформации или нарушения герметизации
• Не рекомендовано использование на кабелях сечением менее 35 мм2 или более 50 мм2 - не обеспечивается нужное давление на соединители
• Требуется точное соблюдение температурного режима при монтаже: недостаточный прогрев - плохая адгезия; перегрев - повреждение материала
• Не предназначен для открытой прокладки под прямыми солнечными лучами без дополнительной защиты от УФ-излучения

Примеры использования

• Соединение кабелей питания внутри подземного кабельного коллектора на промышленном предприятии
• Обход аварийного участка в сети 1 кВ в метро - замена поврежденного сегмента без демонтажа всей трассы
• Подключение кабеля к распределительному щиту в подвале многоквартирного дома с высокой влажностью
• Монтаж в холодных регионах (например, Якутия, Чукотка) - работает при –45 C без потери прочности

Практические советы

• Перед монтажом обязательно проверьте соответствие сечения кабеля - допуск +-2 мм2, но лучше использовать именно 35 или 50 мм2
• Защитите место работы от влаги во время сборки - даже кратковременная сырость может повлиять на качество усадки
• Используйте только профессиональный термофен с регулировкой температуры - бытовые устройства часто дают неравномерный нагрев
• Проверяйте целостность клеевого слоя после усадки: он должен равномерно выступать по всему периметру
• Храните муфту в сухом месте при t = +5…+30 C - переохлаждённый материал перед монтажом следует согреть до комнатной температуры
