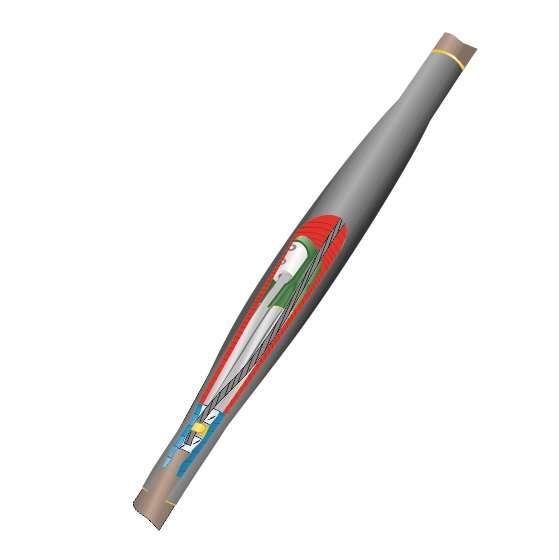

Муфта кабельная соединительная 1кВ 1ПСТ(б)-(тк)-4х(70-120) с болтовыми соединителями Нева-Транс Комплект 22010045 Нева Транс

Муфта кабельная соединительная 1 кВ 1ПСТ(б)-(тк)-4х(70-120) с болтовыми соединителями от Нева-Транс Комплект предназначена для надёжного соединения четырёхжильных силовых кабелей сечением 70–120 мм2 с пластмассовой или бумажной изоляцией и бронёй. Устройство обеспечивает герметичность и механическую прочность даже при прямой закладке в грунт, что делает его универсальным решением для подземных и внутриобъектных сетей до 1 кВ.

Назначение и область применения

Муфта 1ПСТ(б)-(тк)-4х(70-120) используется для создания ответвленных и прямых соединений между двумя участками кабеля. Подходит для прокладки в земле, кабельных каналах, тоннелях, коллекторах и других замкнутых пространствах. Применяется в энергообеспечении объектов: ЖКХ, промышленных цехах, насосных станциях, транспортировочных системах, где требуется устойчивость к влаге, перепадам температур и механическим нагрузкам.

Технические характеристики

• Количество жил: 4
• Номинальное напряжение: 0,6/1 (1,2) кВ
• Сечение проводников: 70 – 120 мм2
• Тип изоляции кабелей: совместима с бумажной и пластмассовой
• Исполнение: термоусадочное
• Рабочий температурный диапазон: от -50 C до +50 C
• Максимальная влажность воздуха: до 98%
• Защита корпуса: IP67 (полностью защищён от пыли и временного погружения в воду)
• Крепление заземления: через пружины постоянного давления и терки

Совместимость и монтаж

Муфта 1ПСТ(б)-(тк)-4х(70-120) монтируется на два подготовленных конца кабеля. Для сборки используются элементы, входящие в комплект: термоусадочные трубки, внутренние и внешний кожухи, болтовые соединители, клеевой слой, средства заземления. Процедура требует нагрева специальной горелкой или мощным феном (температура ~150–200 C). Каждый элемент усаживается равномерно, чтобы исключить воздушные пузыри. Соединители затягиваются моментом, указанным в инструкции - переусаживание недопустимо. После установки проверяют целостность изоляции и плотность контакта.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86
• Выполнено по техническим условиям ТУ Нева-Транс 3599-012-31930690-2016
• Подтверждено сертификатом соответствия Госстандарта России
• Не содержит токсичных веществ, соответствует нормам экологической безопасности

Преимущества

• Герметичность обеспечивается благодаря многослойному термоусадочному кожуху с клеевым покрытием - предотвращает попадание влаги и коррозию
• Болтовые соединители дают надёжный электрический контакт без сварки
• Заземление выполняется автоматически через пружинные клеммы - снижает риск плохого контакта
• Стойкость к экстремальным температурам позволяет использовать в холодном севере и жарком юге
• Не требует спецоборудования кроме теплогенератора - удобна для полевых работ

Ограничения применения

• Не кабели с алюминиевыми жилами - только медные
• Не рекомендовано применение в местах с постоянными вибрациями выше допустимого уровня (например, рядом с крупными двигателями без демпферов)
• Требуется минимум 15 см свободного места вокруг кабеля для правильного прогрева и усадки
• Не следует использовать при температуре ниже -50 C во время монтажа - материал становится хрупким
• Не предназначен для работы под повышенным давлением воды (не является напорной муфтой)

Примеры использования

• Соединение кабелей АВБбШв и ВВБбШв в подвале многоквартирного дома
• Обход повреждённого участка кабеля на трассе городской ЛЭП
• Ремонт связи в кабельном канале промзоны после аварии
• Установка распределительной точки на участке кабельной линии в лесу или на болотистой местности

Практические советы

• Перед монтажом обязательно снимите броню и очистите жилы от оксидов - используйте шкурку или металлическую щётку
• Проверьте соответствие сечения кабеля: 70, 95 или 120 мм2 - другие значения не подходят
• При работе в сыром месте протирайте поверхности кабеля перед установкой - лишняя влага снижает качество адгезии клея
• Нагревайте муфту равномерно, начиная с центра и двигаясь к краям - так избежите деформаций
• После завершения монтажа сделайте контрольный осмотр: все части должны быть плотно усажены, без вздутостей и трещин
• Храните муфту в сухом помещении при t = +5…+30 C - длительное воздействие солнечного света может изменить свойства полимера
