Муфта соединительная 4ПСТ-1-70/120 без болт. наконечников | 57795 КВТ

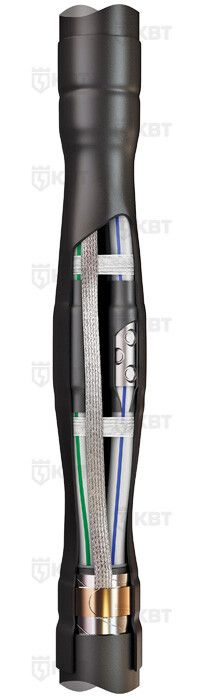

Муфта кабельная соединительная 4ПСТ-1-70/120 без болтовых наконечников 1кВ от КВТ предназначена для надёжного и герметичного соединения четырёхжильных кабелей с пластмассовой изоляцией без брони на напряжение до 1 кВ. Муфта выполнена из негорючего термопластика, не содержит галогенов и монтируется методом термоусадки.

Назначение и область применения

Муфта 4ПСТ-1-70/120 без болтовых наконечников 1кВ применяется исключительно для соединения кабелей с пластмассовой изоляцией (ПВХ, СПЭ, ЭПР) и без металлической брони. Подходит для кабелей типов: АВВГ, ПвВГ, NYM, NYY, РВГ, АРВГ, РБВ, АРБВ и других аналогичных. Не предназначен для кабелей с броней - для них требуется другая модификация с пометкой "(б)". Область применения: внутри помещений, в траншейных каналах, колодцах, распределительных устройствах, где необходима высокая степень защиты от влаги и механических воздействий.

Технические характеристики

• Номинальное напряжение: 1 кВ
• Количество жил: 4
• Номинальное сечение проводника: 70–120 мм2
• Тип исполнения: термоусаживаемая
• Способ монтажа: нагрев с помощью газовой горелки
• Материал корпуса: негорючий термопластик без галогенов (HF-Free)
• Материал изоляции: пластик
• Цвет: черный
• Диапазон рабочих температур: от –50 C до +50 C
• Стандарт: ТУ 3599-006-97284872-2006

Совместимость и монтаж

Муфта 4ПСТ-1-70/120 без болтовых наконечников 1кВ совместима с кабелями, имеющими одиночную изоляцию и отсутствие брони. Установка выполняется путём равномерного прогрева термоусаживающихся элементов пропановой горелкой (например, ПГ от КВТ). После нагрева материал сжимается, образуя плотное, герметичное соединение благодаря внутреннему слою термоплавкого клея. Отдельно следует отметить: муфта **не включает** болтовые наконечники - они должны быть установлены заранее на концах кабелей перед монтажом. Также рекомендуется предварительно подготовить жилы: зачистить, выровнять, проверить соответствие сечению 70–120 мм2.

Безопасность и стандарты

Муфта соответствует требованиям ГОСТ 34839-2022 и изготовлена по собственному техническому условию ТУ 3599-006-97284872-2006. Полимерные материалы не содержат галогенов - при возгорании не выделяются едкие и токсичные вещества. Это делает её безопасной для использования в закрытых помещениях, метро, офисах и объектах с повышенными требованиями к экологической безопасности. Температурный режим работы (-50…+50 C) гарантирует сохранение целостности при перепадах климатических условий.

Преимущества

• Высокая герметичность: термоплавкий клей заполняет все микрозазоры между кабелем и муфтой, препятствуя попаданию влаги
• Механическая прочность: внешний кожух усиливает соединение и защищает от повреждений
• Легкость монтажа: один этап - прогрев - заменяет несколько операций сборки
• Устойчивость к химическим средам: материал не реагирует на масла, щелочи, кислоты
• Не требует сварки, пайки или специального оборудования кроме горелки
• Поддерживает долговременную работу при максимальном сечении 120 мм2

Ограничения применения

• Запрещено применять для кабелей с броней - даже если она удалена, остаточные напряжения и форма могут нарушить герметичность
• Не кабели с бумажной, маслонаполненной или резиновой изоляцией
• Требуется точное соответствие сечения жил: менее 70 мм2 - недостаточно контакта; более 120 мм2 - риск деформации
• Не допускается использование в условиях длительного прямого UV-облучения (на открытом воздухе без защиты)
• Монтаж невозможен при температуре ниже –10 C без предварительного согрева кабеля и окружающей среды

Примеры использования

• Соединение силового кабеля АВВГ в подземной камере распределительного пункта
• Обход участка трассы с поврежденным кабелем NYM в офисном здании
• Переход от одного участка кабельной линии к другому в цехе с высокой влажностью
• Ремонт линии питания освещения в тоннеле с использованием кабеля ПвВГ

Практические советы

• Перед установкой обязательно проверьте сечение жил кабеля штангенциркулем - отклонение +-5 мм2 уже влияет на качество усадки
• Используйте только сертифицированные горелки типа ПГ (КВТ); некачественные пламя может вызвать перегрев и прожиг материала
• При работе в холодную погоду (до –10 C) прогрейте кабель феном или тепловой пушкой до +15 C
• Не снимайте защитную плёнку с термоусаживаемых элементов раньше времени - это снижает эффективность адгезии клея
• Проверяйте герметичность после остывания: легкое надавливание рукой не должно вызывать деформацию
• Для кабелей с броней - используйте другие модели (например, 4ПСТ-1-70/120(б)) и обязательный комплект заземления КМПБ
