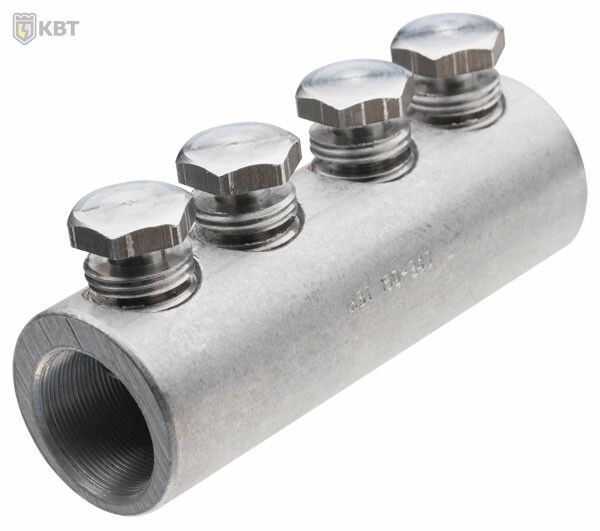

Соединитель болтовой 4СБ- 70/120 | 65814 КВТ

Соединитель болтовой 4СБ-70/120 КВТ предназначен для надёжного электрического и механического соединения кабельных жил сечением 70–120 мм2. Этот болтовой соединитель используется в распределительных сетях до 10 кВ, особенно в составе термоусаживаемых муфт и узлах ремонта кабельных линий.

Назначение и область применения

Соединитель болтовой 4СБ-70/120 КВТ применяется для соединения любых типов кабельных жил: алюминиевых и медных, моножильных и многопроволочных, круглых и секторных. Он подходит для промышленных объектов, энергообъектов, трансформаторных подстанций, кабельных трасс и аварийных восстановлений. Часто используется в комплектах термоусаживаемых муфт, где обеспечивает качественный переход между участками кабеля.

Технические характеристики

• Номинальное напряжение: 10 кВ
• Рабочий диапазон сечений кабеля: 70–120 мм2
• Материал корпуса и болтов: алюминиевый сплав
• Наружный диаметр: 27 мм
• Внутренний диаметр: 17 мм
• Количество болтов: 4
• Расположение болтов: рядное
• Тип крепления: болтовое с срывной головкой
• Покрытие: без покрытия (сырой алюминий)
• Цвет: серый
• Нормативный документ: ТУ 3449-009-97284872-2006

Совместимость и монтаж

Соединитель болтовой 4СБ-70/120 КВТ монтируется с помощью набора НМБ-6 (КВТ). Для установки кабельная жила заводится в эксцентриковое отверстие корпуса до упора - глубина захода контролируется внутренней перегородкой. После этого затягиваются четыре болта с срывными головками. Головки срываются при достижении точного крутящего момента, гарантируя равномерное давление на жилу без перетяга или недотяга. Проточки на болтах обеспечивают срыв вровень с поверхностью корпуса - это исключает выступы, которые могли бы повредить изоляцию при последующей сборке муфты.

Особенности конструкции

Конструкция соединителя 4СБ-70/120 КВТ оптимизирована для долговременной работы:

• Рифлёная внутренняя поверхность увеличивает площадь контакта и механическую прочность соединения.
• Перегородка внутри корпуса предотвращает чрезмерный заход жилы, снижая риск повреждения проводника.
• Эксцентриковое отверстие позволяет легко вставить жилу даже при небольшом допуске по форме.
• Срывные болты обеспечивают одноразовое, но контрольное затягивание - результат одинаков вне зависимости от усилия оператора.

Преимущества

• Мультиразмерность - один соединитель заменяет несколько моделей, подходящих под фиксированные сечения.
• Высокая надёжность контакта благодаря рифлению и точному моменту затяжки.
• Идеальная совместимость с термоусаживаемыми муфтами КВТ - можно собирать целостные комплекты.
• Отсутствие покрытия снижает стоимость и исключает риск отслоения слоя при деформации.
• Чёткая маркировка сечения и логотипа производителя на корпусе - минимизация ошибок при монтаже.

Ограничения применения

• Не предназначена для постоянного погружения в воду - отсутствует герметичная изоляция, требуется дополнительная защита (например, термоусаживаемая муфта).
• Не рекомендуется использовать в условиях сильной вибрации без дополнительной фиксации - хотя соединение механически прочное, внешние нагрузки могут ослабить контакт.
• Подходит только для кабелей с сечением 70–120 мм2; применение для меньших или больших жил нарушает безопасность и надёжность.
• Алюминиевый сплав требует осторожного обращения при монтаже - избыточное усилие может вызвать деформацию корпуса.

Примеры использования

• Соединение двух участков силового кабеля в подземном колодце при ремонте ЛЭП.
• Замена повреждённого сегмента кабеля на трансформаторной подстанции с использованием термоусаживаемой муфты.
• Обустройство ответвлений в распределительных щитах среднего напряжения.
• Стандартный элемент в аварийных бригадах для быстрого восстановления питания после повреждения кабеля.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля указанному на корпусе - 70–120 мм2. Убедитесь, что жила не перекручена и не имеет повреждений.
• Используйте только рекомендованный инструмент - набор НМБ-6 (КВТ). Другие ключи могут не обеспечить нужный момент срыва.
• После срыва головок проверьте, что все болты полностью отделены от штанги - остатки могут мешать установке термоусаживаемой муфты.
• При работе с медными жилами - используйте смазку на основе графита для лучшей проводимости и защиты от окисления.
• Храните соединители в сухом месте - отсутствие покрытия делает материал чувствительным к коррозии при длительном воздействии влаги.
