Муфта соединительная 4СТп-1-70/120 без болт. наконечников | 50107 КВТ

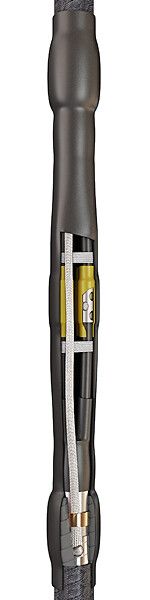

Муфта кабельная соединительная 4СТп-1-70/120 без болтовых соединителей 1кВ от КВТ предназначена для надёжного и герметичного соединения четырёхжильных кабелей с бумажной или пластиковой изоляцией на напряжение до 1 кВ. Изделие выполнено в виде термоусаживаемой муфты с готовыми элементами для заземления и не требует установки внешних болтовых наконечников.

Назначение и область применения

Муфта 4СТп-1-70/120 используется для соединения силовых кабелей с бумажной маслопропитанной или полиэтиленовой изоляцией, как с броней, так и без неё. Подходит для кабелей типов: ААБл, АСБл, АСКл, АСБГ, ААГ, АСГ, ААБв, АСБШв, ААШв, АШв, ААБ2лШв, АСБ2лШв. Применяется в и воздушных сетях, на участках с высокими требованиями к герметизации - в сырых помещениях, канализационных колодцах, кабельных трассах, подстанциях и распределительных пунктах.

Технические характеристики

• Номинальное напряжение: 1 кВ
• Количество жил: 4
• Номинальное сечение проводника: 70–120 мм2
• Тип исполнения: термоусаживаемая
• Метод монтажа: нагрев с помощью пропановой горелки
• Рабочий температурный диапазон: от –50 C до +50 C
• Материал корпуса: негорючий термопластик
• Состав: безгалогеновый (HF = Halogen Free)
• Цвет: черный
• Стандарт: ТУ 3599-006-97284872-2006
• Совместимость изоляции: бумажная и пластиковая

Совместимость и монтаж

Муфта 4СТп-1-70/120 совместима с кабелями, имеющими алюминиевые или свинцовые оболочки, и броней из стали или алюминия. Для монтажа требуется пропановая горелка ПГ (например, КВТ). Установка выполняется путём равномерного прогрева всех компонентов - манжет, перчаток и кожуха - до полной усадки. После этого термоплавкий клей внутри заполняет все микрозазоры, образуя герметичный шов.

Заземление реализуется через пружины постоянного давления, которые фиксируются к металлической оболочке кабеля. На бронелентах крепление провода заземления выполняется пайкой. При работе с кабелями, оснащёнными стальной или алюминиевой бронью, обязательно использование допкомплекта «КМПБ» - он обеспечивает надёжный контакт между броней и заземляющим проводником.

Обратите внимание: муфта поставляется без болтовых соединителей. Для соединения жил используются либо опрессовочные наконечники, либо болтовые соединители, которые закупаются отдельно.

Безопасность и стандарты

• Соответствует требованиям ГОСТ 34839-2022
• Произведена по ТУ 3599-006-97284872-2006
• Не содержит галогенов - при возгорании не выделяет токсичных паров
• Негорючий материал корпуса снижает риск распространения пламени
• Термоплавкий клей не имеет летучих растворителей - безопасен при монтаже

Преимущества

• Высокая степень защиты IP67 за счёт герметичного клеевого слоя
• Автоматическая герметизация благодаря термоплавкому клею - не нуждается в дополнительном уплотнении
• Пружины постоянного давления позволяют быстро и без пайки закрепить заземление на алюминиевой оболочке, предотвращая перегрев бумажной изоляции
• Универсальность: можно использовать как с опрессовкой, так и с болтовыми соединителями
• Устойчивость к экстремальным температурам - работает даже в условиях Арктики или пустынь
• Экологически безопасный состав - материалы не содержат хлора, фтора и других галогенов

Ограничения применения

• Не кабели с напряжением выше 1 кВ
• Не рекомендовано применение в средах с постоянным воздействием открытого пламени или температур выше +50 C
• Требует наличия специального инструмента - пропановой горелки; невозможен холодный монтаж
• Не предназначен для работы с медными кабелями меньшего сечения (<70 мм2) - не будет плотной усадки
• При использовании с кабелями, имеющими стальную броню, обязательна установка дополнительного комплекта заземления КМПБ

Примеры использования

• Соединение двух участков кабеля ААБл в подземной кабельной трассе
• Ремонт поврежденного участка кабеля АСБГ в кабельном канале тепловой станции
• Подключение питания к насосной станции через кабель ААШв
• Монтаж ответвлений в распределительных щитах с бронированными кабелями

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля (70–120 мм2); слишком маленькое сечение не позволит добиться полноценной усадки
• Приступайте к монтажу только после подготовки концов кабеля - удалите оболочку, броню и изоляцию точно по размерам, указанным в инструкции
• Используйте только сертифицированную горелку ПГ (КВТ): некорректный нагрев вызывает деформацию или неплотную усадку
• Если кабель имеет броню - всегда применяйте комплект КМПБ, чтобы избежать плохого контакта заземления
• Проверяйте целостность термоусаживаемых компонентов перед работой: трещины, порезы или вздутости недопустимы
• Храните муфту в сухом месте при комнатной температуре - попадание влаги на бумажную изоляцию кабеля до монтажа снижает долговечность соединения
