Муфта соединительная 4СТп-1-70/120-Б с болт. наконечниками | 50110 КВТ

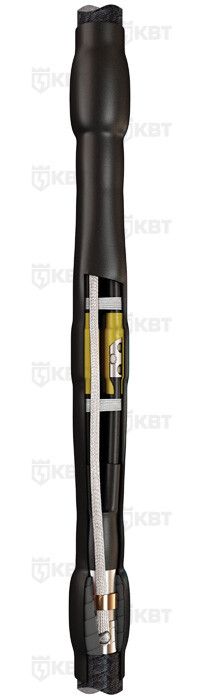

Муфта кабельная соединительная 1 кВ 4СТп-1-70/120-Б с болтовыми соединителями КВТ предназначена для надёжного и герметичного соединения четырёхжильных кабелей с бумажной или пластиковой изоляцией на напряжение до 1 кВ. Применяется в сетях с бронированной и небронированной конструкцией, особенно там, где важна долговечность и безопасность - например, в -траншах, кабельных колодцах и распределительных пунктах.

Назначение и область применения

Муфта кабельная соединительная 1 кВ 4СТп-1-70/120-Б с болтовыми соединителями КВТ используется для соединения кабелей с бумажной маслопропитанной или пластиковой изоляцией, в том числе типов: ААБл, АСБл, АСКл, ААБв, ААШв, АСБШв и других аналогичных. Подходит для кабелей с алюминиевой или свинцовой оболочкой, с бронёй или без неё. Обеспечивает механическую прочность и электроизоляцию места соединения. Часто применяется в энергообъектах, промышленных установках, системах освещения и транспортировки электроэнергии в условиях повышенной влажности или агрессивной среды.

Технические характеристики

• Номинальное напряжение: 1 кВ
• Количество жил: 4
• Сечение жил: 70–120 мм2
• Тип изоляции: пропитанная бумага (совместима также с пластиковыми изоляторами)
• Материал корпуса: негорючий термопластик
• Температурный режим работы: от –50 C до +50 C
• Степень защиты: IP67 (герметичная, защищена от пыли и временного погружения в воду)
• Состав: безгалогенные материалы (HF = Halogen Free)
• Цвет: черный
• Норматив: ТУ 3599-006-97284872-2006, соответствие ГОСТ 34839-2022

Совместимость и монтаж

Муфта кабельная соединительная 1 кВ 4СТп-1-70/120-Б с болтовыми соединителями КВТ совместима с большинством кабелей с бумажной и пластиковой изоляцией, указанными в описании. Для монтажа требуется термоусадка - нагрев специальной трубки с помощью пропановой горелки ПГ (КВТ). Установка выполняется в три этапа:

1. Подготовка кабелей: удаление внешней оболочки, брони, изоляции жил;
2. Установка элементов: манжеты, перчатки, кожух - все с предварительно нанесённым термоплавким клеем;
3. Разогрев: равномерный прогрев горелкой до плотного обтягивания всех компонентов.

Соединение жил осуществляется через болтовые наконечники (входят в комплект). Также допускается использование соединителей под опрессовку - муфта универсальна. Для кабелей с бронью обязательна установка заземляющей перемычки между оболочками. В базовой комплектации предусмотрены пружины постоянного давления для фиксации заземляющего провода - они заменяют пайку и снижают риск повреждения бумажной изоляции. На бронелентах крепление провода - пайка. Для кабелей со стальной или алюминиевой бронёй требуются дополнительные комплекты заземления КМПБ.

Безопасность и стандарты

Муфта кабельная соединительная 1 кВ 4СТп-1-70/120-Б с болтовыми соединителями КВТ изготовлена по нормам ТУ 3599-006-97284872-2006 и соответствует ГОСТ 34839-2022. Все полимерные компоненты не содержат галогенов - при возгорании не выделяются токсичные пары. Температурный диапазон –50…+50 C гарантирует работу даже в суровых климатических условиях. Конструкция рассчитана на длительную эксплуатацию без потери герметичности и изоляционных свойств.

Преимущества

• Высокая степень герметизации благодаря термоплавкому клею внутри всех элементов - исключает попадание влаги.
• Универсальная система соединений: можно использовать как болтовые, так и опрессовочные наконечники.
• Заземление без пайки: пружины постоянного давления позволяют быстро и безопасно закрепить заземляющий провод, минуя высокотемпературные операции рядом с чувствительной бумажной изоляцией.
• Негорючий материал корпуса повышает пожарную безопасность.
• Отсутствие галогенов делает продукт экологически безопаснее при аварийном воздействии.
• Чёрный цвет обеспечивает устойчивость к УФ-лучам и хорошую видимость при обслуживании.

Ограничения применения

• Не для кабелей с медными оболочками - только алюминиевые и свинцовые.
• Не рекомендовано применение вне диапазона –50…+50 C - при более низких температурах термопластик становится хрупким, при более высоких - возможно деформирование.
• Требуется точное соблюдение технологии монтажа: недостаточный прогрев - риск плохой адгезии, перегрев - повреждение материала.
• Для кабелей со стальной бронёй обязательно использование дополнительного комплекта заземления КМПБ - базовый комплект не содержит нужных элементов.
• Не предназначен для подземной прокладки без защитного канала - хотя сама муфта герметична, она не является заменой кабельному каналу.

Примеры использования

• Соединение двух участков кабеля ААБл в кабельной трассе под дорогой.
• Ремонт поврежденного участка кабеля АСБШв в цеху с высокой влажностью.
• Обустройство ответвлений в распределительном щите на промплощадке.
• Замена старой муфты в подстанции с сохранением существующего типа кабеля.

Практические советы

• Перед монтажом проверьте сечение кабеля - оно должно точно входить в диапазон 70–120 мм2. Перегрузка или недоиспользование снижают надёжность.
• Используйте только рекомендованный инструмент: горелку ПГ (КВТ) и набор НМБ-6 (КВТ) для срыва головок болтов - другие устройства могут повредить детали.
• При работе с кабелями с бронёй всегда убедитесь, что установлен правильный комплект заземления КМПБ - игнорирование этого шага создаёт опасность поражения током.
• Не снимайте защитную плёнку с термоплавкого клея заранее - он активируется только при нагреве.
• Проверяйте целостность каждого элемента перед сборкой: трещины, деформации, следы повреждения - основание отказа.
• После монтажа проведите контрольный осмотр: все слои должны быть плотно облегают кабель, без воздушных пузырей и складок.
