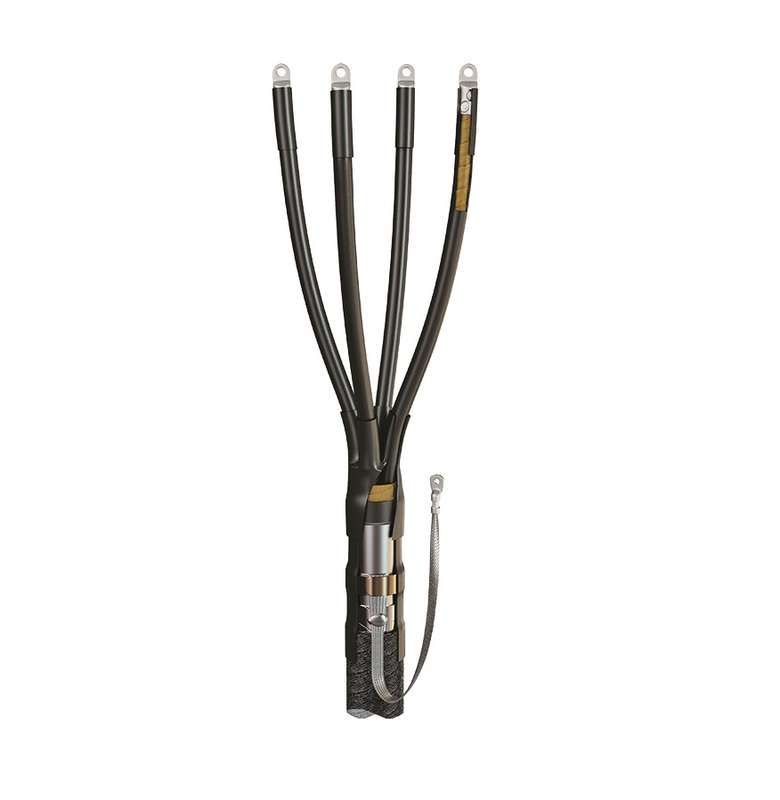

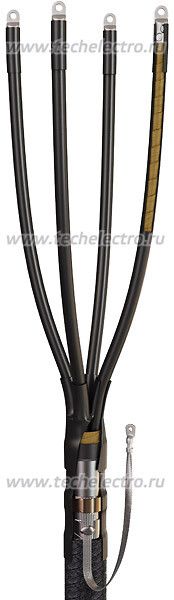

Муфта кабельная концевая 1кВ 4КВНТп-1-70/120-Б КВТ 57891

Муфта кабельная концевая 1 кВ 4КВНТп-1-70/120-Б с болтовыми наконечниками от КВТ предназначена для надежного оконцевания четырёхжильных кабелей с бумажной изоляцией, обеспечивая электрическую изоляцию, механическую прочность и герметичность. Применяется как внутри, так и снаружи помещений, особенно там, где важна устойчивость к климатическим воздействиям.

Назначение и область применения

Муфта кабельная концевая 1 кВ 4КВНТп-1-70/120-Б с болтовыми наконечниками используется для завершения кабельных линий - то есть для создания безопасного выхода токоведущих жил из кабеля в распределительное устройство, шкаф или оборудование. Подходит для кабелей с бумажной маслопропитанной или пластмассовой изоляцией, с броней или без неё, рассчитанных на напряжение до 1 кВ.

• Поддерживает работу в условиях повышенной влажности, перепадов температур и прямого солнечного света
• Работает как в закрытых помещениях, так и на открытых участках - например, на столбах, в кабельных колодцах, у входов в здания
• Идеальна для кабелей типов: ААБл, АСБл, ААБв, АСБШв, ААШв, ААБ2лШв и других, указанных в нормативах

Технические характеристики

• Номинальное напряжение: 1 кВ
• Поперечное сечение кабеля: 70–120 мм2
• Количество жил: 4
• Тип монтажа: термоусадка (нагрев пропановой горелкой)
• Материал корпуса: негорючий термопластик
• Изоляция: пропитанная бумага (соответствует старым кабелям с маслопропитанной изоляцией)
• Рабочий температурный диапазон: от –50 C до +50 C
• Степень защиты: IP67 (защита от пыли и временного погружения в воду)
• Цвет: черный
• Нормативный документ: ТУ 3599-006-97284872-2006
• Состав полимеров: безгалогеновый (HF = Halogen Free)

Совместимость и монтаж

Муфта 4КВНТп-1-70/120-Б совместима с кабелями, имеющими броню из стали или алюминия, а также без брони. Установка выполняется путём нагрева термоусадочных элементов пропановой горелкой - процесс требует точного соблюдения технологии.

Комплектация

• Концевые манжеты с термоплавким клеем
• Поясная манжета с клеем
• Перчатки с клеем
• Болтовые наконечники (в комплекте - готовы к установке)
• Пружина постоянного давления для заземления

Требования к монтажу

• Необходимо использовать пропановую горелку ПГ (КВТ) - равномерный прогрев предотвращает деформацию
• Для кабелей с броней требуется доп. комплект заземления КМПБ - он обеспечивает надёжный контакт с металлической оболочкой
• Заземление монтируется двумя способами: через пружину (для алюминиевой оболочки) и пайкой (для стальной)
• При использовании болтовых наконечников нужен набор для срыва головок НМБ-6 (КВТ)
• Клей внутри всех элементов активируется при нагреве - гарантирует полную герметичность

Безопасность и стандарты

• Соответствует ГОСТ 34839-2022
• Произведено по ТУ 3599-006-97284872-2006
• Материалы не выделяют токсичные газы при возгорании (HF - безгалогеновые)
• Пружина постоянного давления защищает бумажную изоляцию от перегрева при заземлении - исключает риск её повреждения
• Устойчивость к УФ-излучению позволяет использовать изделие на открытом воздухе без дополнительной защиты

Преимущества

• Универсальная комплектация - подходит как для кабелей с броней, так и без неё
• Высокая герметичность благодаря термоплавкому клею во всех элементах
• Быстрая установка заземления с помощью пружины - снижает время монтажа и риск ошибок
• Отказ от пайки при работе с алюминиевой оболочкой - увеличивает срок службы изоляции
• Надёжность в экстремальных температурах - работает даже при –50 C
• Совместимость с болтовыми и опрессованными наконечниками - гибкость в подключении

Ограничения применения

• Не применяется для кабелей с напряжением выше 1 кВ - превышение недопустимо
• Не рекомендовано использование без пропановой горелки - другие способы нагрева (например, фен) не обеспечивают достаточного прогрева
• Для кабелей с броней обязательно применение дополнительного комплекта КМПБ - без него заземление будет ненадёжным
• Не предназначен для кабелей с полиэтиленовой или сшитым полиэтиленом изоляцией - материал изоляции муфты адаптирован именно под бумажную
• Температура окружающей среды ниже –50 C или выше +50 C выводит изделие из гарантированного режима работы

Примеры использования

• Оконцевание кабеля ААБл от подземной линии перед входом в распределительный щит
• Завершение кабеля АСБл на опоре ЛЭП 0,4 кВ
• Подключение кабеля ААШв к силовому трансформатору в цеху
• Монтаж на кабельной трассе в сыром подвале - благодаря герметичности и устойчивости к влаге

Практические советы

• Перед монтажом проверьте диаметр кабеля - он должен попадать в диапазон 70–120 мм2; слишком тонкий или толстый кабель не обеспечит плотного прилегания
• При работе с бронированной линией всегда берите комплект КМПБ - экономия на нём приведёт к плохому контакту заземления
• Нагревайте муфту медленно и равномерно - начинайте с середины, двигаясь к концам, чтобы избежать пузырей и непроклеенных зон
• Не используйте обычный фен - температура не достигнет необходимого уровня для полноценной усадки
• Храните муфту в сухом месте, избегая длительного воздействия прямого солнца - хотя она устойчива к УФ, долгое пребывание на солнце может изменить цвет и эластичность
• Проверяйте целостность термоусадочных элементов перед установкой - трещины или деформации недопустимы
