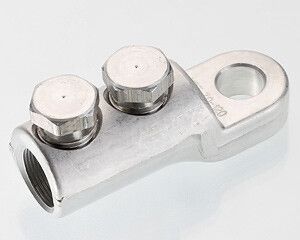

Наконечник болтовой 2НБ-70/120 70-120 мм², 10 кВ, M14 КВТ 65818

Наконечник болтовой 2НБ-70/120 КВТ предназначен для надёжного оконцевания алюминиевых и медных кабельных жил сечением 70–120 мм2 в распределительных устройствах до 10 кВ. Этот наконечник применяется в системах высоковольтного монтажа, особенно там, где требуется безопасное и контролируемое соединение - например, при установке термоусаживаемых муфт или в аварийных работах.

Назначение и область применения

Наконечник болтовой 2НБ-70/120 КВТ используется для оконцевания кабельных жил перед подключением к шинам, аппаратам или другим элементам электроустановок. Подходит для работы в сетях до 10 кВ. Применяется в энергетике, ЖКХ, промышленности - особенно там, где важна надёжность контакта и возможность быстрого монтажа без сварки или прессования. Часто комплектуется с термоусаживаемыми муфтами КВТ, обеспечивая единый подход к изоляции и соединению.

Технические характеристики

• Номинальное сечение кабеля: 70–120 мм2 (для меди и алюминия)
• Номинальное напряжение: 10 кВ
• Материал: алюминиевый сплав (корпус и болты)
• Проводящий материал: алюминий
• Диаметр отверстия под жилу: 13 мм
• Наружный диаметр: 27 мм
• Размер резьбы болтов: M14
• Количество болтов: 2
• Форма жилы: многопроволочная круглая или секторная
• Покрытие: без покрытия
• Цвет: серый
• Наличие срывной головки: да
• Маркировка: на лопатке указан диапазон сечений и логотип КВТ

Совместимость и монтаж

Наконечник болтовой 2НБ-70/120 КВТ устанавливается на жилу путём завинчивания двух болтов со срывными головками. Для монтажа необходим инструмент - набор НМБ-6 (КВТ). Особенность конструкции: эксцентричное отверстие позволяет точно выровнять жилу внутри корпуса, а рифлёная внутренняя поверхность повышает механическую прочность соединения. Болты срываются при достижении заданного крутящего момента - это гарантирует одинаковое качество соединения вне зависимости от усилия оператора. После срыва головки болт остаётся в теле наконечника, не нарушая геометрию контакта.

Особенности конструкции

Лопатка наконечника смещена относительно центральной оси и находится на ступень ниже цилиндрической части - это снижает риск перегрева и улучшает тепловой режим при работе под нагрузкой. У каждой болтовой головки есть несколько срезных «шеек» - они позволяют срыву происходить ровно на уровне поверхности наконечника, предотвращая выступы, которые могли бы помешать сборке или вызвать пробой изоляции. Такая конструкция исключает необходимость последующей подгонки или доработки после монтажа.

Преимущества

• Мультиразмерность: один наконечник заменяет несколько моделей, покрывает весь диапазон 70–120 мм2
• Контролируемый момент затяжки: срывные головки обеспечивают воспроизводимое качество соединения
• Высокая механическая прочность: рифлёная поверхность и сплав алюминия минимизируют проскальзывание жилы
• Удобство монтажа: не требует пресса, сварки или сложных инструментов
• Интеграция с продукцией КВТ: совместим с термоусаживаемыми муфтами того же диапазона сечений
• Чёткая маркировка: легко проверить соответствие сечению кабеля даже в условиях плохой видимости

Ограничения применения

• Не предназначены для постоянного погружения в воду - отсутствие покрытия снижает коррозионную стойкость в агрессивных средах
• Не рекомендуются для частых демонтажей: срывные головки одноразовые, повторное использование невозможно
• Подходят только для жил сечением 70–120 мм2; применение для меньших или больших сечений недопустимо
• Требуют точного соблюдения технологии монтажа: неверный инструмент или неквалифицированный монтаж могут привести к перегреву или потере контакта
• Не используются в системах переменного тока выше 10 кВ

Примеры использования

• Оконцевание фазных жил кабелей перед подключением к разъединителю в КРУ 10 кВ
• Монтаж в составе готовых комплектов термоусаживаемых муфт для ремонта кабельных линий
• Подключение кабелей к трансформаторам, реакторам, автоматическим выключателям
• Энергообъекты с ограниченным доступом - например, подземные камеры, колодцы, тоннели
• Автомобильные и железнодорожные тяговые подстанции

Практические советы

• Перед монтажом обязательно удалите оксидную плёнку с алюминиевой жилы - используйте металлическую щётку или специальную пасту
• Выбирайте инструмент НМБ-6 (КВТ): он точно соответствует размеру резьбы M14 и моменту срыва
• Проверьте соответствие сечения кабеля маркировке на лопатке наконечника - 2НБ-70/120 КВТ работает только в заявленном диапазоне
• При использовании в сыром или химически активном воздухе - дополнительно герметизируйте место соединения термоусаживаемой трубкой или бандажом
• Не допускайте перекоса жилы при введении в отверстие - эксцентричная форма требует аккуратной центровки
• Храните наконечники в сухом месте: отсутствие покрытия делает их чувствительными к влаге
