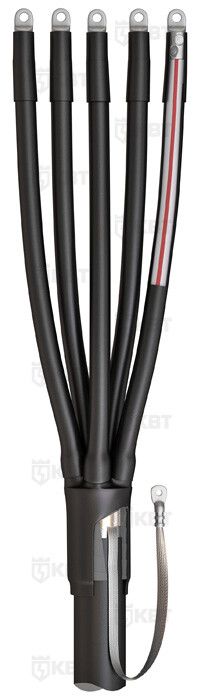

Муфта кабельная концевая 1кВ 5ПКТп(б)-1-70/120 КВТ 60338

Муфта кабельная концевая 1 кВ 5ПКТп(б)-1-70/120 от КВТ предназначена для надежного оконцевания пятижильных силовых кабелей с изоляцией из ПВХ, СПЭ или ЭПР, как внутри помещений, так и на открытом воздухе. Артикул 60338 реализован в виде термоусаживаемой системы с гарантированной герметизацией и заземлением для кабелей с броней.

Назначение и область применения

Муфта кабельная концевая 1 кВ 5ПКТп(б)-1-70/120 применяется для завершения пятижильных кабелей напряжением до 1 кВ. Подходит для кабелей с пластмассовой или эластомерной изоляцией, с металлической броней или без неё. Устанавливается как в закрытых помещениях, так и на открытых участках - в том числе в условиях повышенной влажности, перепадов температур и воздействия ультрафиолета. Применяется в распределительных устройствах, трансформаторных подстанциях, на столбах ЛЭП, в кабельных колодцах и щитовых.

Технические характеристики

• Номинальное напряжение: 1 кВ
• Количество жил: 5
• Номинальное поперечное сечение кабеля: 70–120 мм2
• Тип исполнения: термоусаживаемая
• Материал корпуса: негорючий термопластик
• Материал изоляции: пластик
• Диапазон рабочих температур: от –50 C до +50 C
• Цвет: черный
• Комплектация: без болтовых наконечников
• Стандарт: ТУ 3599-006-97284872-2006, соответствие ГОСТ 34839-2022
• Галоген-free состав: все полимеры не содержат хлора и фтора (HF=Halogen Free)

Совместимость и монтаж

Муфта 5ПКТп(б)-1-70/120 совместима с кабелями типов: АВБбШв, АПвБбШв, АПвБбШп, АВБВ, АВВБ, АВВБГ, АПвКШв, АПвКШп, АВВГ, АПвВГ, NYM, NYY, РПГ, РВГ, АРВГ, РРГ, АРРГ, РБВ, АРБВ, РБР, АРБР, РБП. Монтаж выполняется методом термоусадки с помощью пропановой горелки ПГ (КВТ). Перед сборкой необходимо удалить внешние слои кабеля согласно рекомендациям производителя. На внутренних поверхностях перчаток и манжет нанесён термоплавкий клей - он активируется при нагреве и создаёт плотное герметичное соединение. Для кабелей с броней предусмотрена непаянная система заземления с роликовой пружиной постоянного давления. Однако для надёжного контакта с броней из стали или алюминия требуется доп. комплект заземления КМПБ.

Безопасность и стандарты

Муфта 5ПКТп(б)-1-70/120 изготовлена в соответствии с ТУ 3599-006-97284872-2006 и соответствует требованиям ГОСТ 34839-2022. Полимерные материалы не выделяют токсичных газов при возгорании благодаря отсутствию галогенов. Температурный диапазон –50…+50 C гарантирует сохранение механических и электроизоляционных свойств даже в экстремальном холоде. Защита IP67 достигается за счет герметизации клеем и усадки материала - предотвращает попадание воды и пыли.

Преимущества

• Универсальная комплектация - один комплект подходит для всех типов кабелей (с броней и без), что снижает потребность в запасах различных модификаций
• Высокая степень защиты: термоусадка + клей обеспечивают полную герметичность без необходимости сварки или пайки
• Устойчивость к UV-излучению и агрессивным погодным условиям - долговечна на открытом воздухе
• Поддержка двух видов наконечников: можно применять как опрессовываемые, так и болтовые (не входят в комплект, выбираются отдельно)
• Не содержит галогенов - безопасна при возможном возгорании

Ограничения применения

• Не кабели с сечением менее 70 мм2 или более 120 мм2 - использование вне этого диапазона нарушает герметичность и прочность
• Требуется обязательное наличие пропановой горелки; нельзя монтировать без тепловоздействия
• Заземление кабелей с броней требует дополнительного комплекта КМПБ - базовый комплект не обеспечивает надёжный контакт с броней
• Не предназначен для работы при температурах ниже –50 C или выше +50 C
• Не следует использовать в местах с постоянным механическим ударным воздействием - материал устойчив к нагрузкам, но не к динамическому повреждению

Примеры использования

• Оконцовка кабеля АВБбШв 5×95 мм2 перед входом в распределительный шкаф
• Завершение кабеля NYM 5×120 мм2 на воздушной опоре ЛЭП
• Монтаж на выходе из трансформаторной подстанции с кабелем типа АПвБбШв
• Подключение кабеля РВГ к автоматическому выключателю в кабельном колодце

Практические советы

• Перед монтажом проверьте точное сечение кабеля - отклонение +-10 % от заявленных 70–120 мм2 недопустимо
• Для кабелей с броней всегда используйте комплект КМПБ, даже если муфта имеет пружину - она лишь фиксирует, но не замыкает цепь
• Нагревайте равномерно, начиная с середины перчатки, двигаясь к концам - это исключает образование пузырей и неплотных участков
• Выбирайте наконечники заранее: если планируете болтовое соединение - подготовьте набор НМБ-6 (КВТ); для опрессовки нужен пресс подходящего усилия
• Храните муфту в сухом месте, избегая длительного прямого солнечного света - хотя материал устойчив к УФ, срок службы продлевается при бережном обращении
