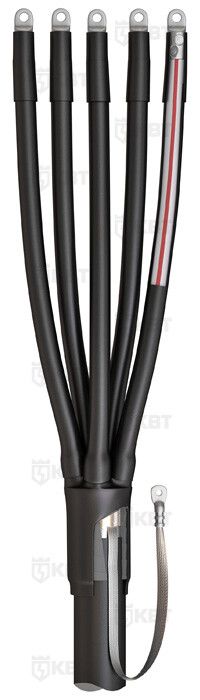

Муфта кабельная концевая 1кВ 5ПКТп-1-150/240-Б КВТ 60332

Муфта кабельная концевая 1 кВ 5ПКТп-1-150/240-Б с болтовыми наконечниками от КВТ предназначена для надежного оконцевания пятижильных силовых кабелей с изоляцией из ПВХ, СПЭ или ЭПР, рассчитана на работу внутри и снаружи помещений. Применяется там, где требуется защищённое и герметичное завершение кабеля перед подключением к оборудованию - например, на распределительных щитах, трансформаторах или вводах в здание.

Назначение и область применения

Муфта кабельная концевая 1 кВ 5ПКТп-1-150/240-Б с болтовыми наконечниками применяется для оконцевания пятижильных кабелей с номинальным сечением жил 150–240 мм2. Подходит для кабелей как с броней, так и без неё. Устанавливается в помещениях и на открытых участках - в том числе в условиях повышенной влажности, перепадов температур и воздействия ультрафиолета. Обеспечивает механическую прочность, электроизоляцию и герметичность места оконцовки.

Технические характеристики

• Номинальное напряжение: 1 кВ
• Количество жил: 5
• Номинальное сечение жил: 150–240 мм2
• Тип исполнения: термоусаживаемая
• Материал корпуса: негорючий термопластик
• Материал изоляции: пластик
• Цвет: черный
• Диапазон рабочих температур: от –50 C до +50 C
• Степень защиты: IP67 (защита от пыли и временного погружения в воду)
• Нормативный документ: ТУ 3599-006-97284872-2006
• Состав материалов: галоген-free (не содержит хлора, фтора и других галогенов)

Совместимость и монтаж

Муфта 5ПКТп-1-150/240-Б совместима с кабелями типов: AVBbShv, APvBbShv, AVVGB, APvVG, NYM, NYY, РПГ, РВГ, АРВГ, РРГ, АРРГ, РБВ, АРБВ, РБР, АРБР, РБП и аналогичными. Монтаж выполняется методом термоусадки с помощью пропановой горелки (например, ПГ от КВТ).

Комплект включает:

• Термоусаживающие трубки и перчатки с термоплавким клеем - обеспечивают герметичность;
• Болтовые наконечники - готовы к подключению через шпильки или болты;
• Зажим для заземления (роликовая пружина) - для кабелей с металлической броней.

При работе с кабелями в броне обязательно использование допкомплекта заземления КМПБ. Без него заземление будет ненадёжным. Для снятия головок болтовых наконечников рекомендован набор НМБ-6 (КВТ).

Безопасность и стандарты

Муфта 5ПКТп-1-150/240-Б соответствует требованиям ГОСТ 34839-2022 и выполнена по собственному техническому условию ТУ 3599-006-97284872-2006. Полимерные материалы не выделяют токсичных газов при нагреве или возгорании благодаря отсутствию галогенов (HF=Halogen Free). Это делает её безопасной для закрытых пространств и мест с высокими требованиями к экологической безопасности.

Преимущества

• Высокая степень герметизации благодаря термоплавкому клею - исключает попадание влаги и пыли;
• Устойчивость к внешним факторам: UV-излучение, перепады температур, влага - подходят для наружной установки;
• Универсальность: один комплект работает как с кабелями с броней, так и без неё;
• Готовый комплект с болтовыми наконечниками - экономит время на подготовку контактов;
• Не требует пайки - снижает риск повреждения изоляции и ускоряет монтаж;
• Поддерживается сертифицированным инструментом КВТ - гарантирует качество сборки.

Ограничения применения

• Не кабели с напряжением выше 1 кВ - применение на более высоких напряжениях недопустимо;
• Требуется точное соответствие сечения кабеля: 150–240 мм2; меньшие или большие сечения не поддерживаются;
• При монтаже на кабель с броней обязательна установка дополнительного комплекта заземления КМПБ - базовый комплект без него не обеспечивает надёжного заземления;
• Не предназначен для длительного погружения в воду - хотя IP67 даёт временную защиту, постоянный контакт с жидкостью не предусмотрен;
• Термоусадка возможна только при наличии пропановой горелки - без инструмента монтаж невозможен.

Примеры использования

• Оконцовка вводного кабеля в распределительном щите здания;
• Подключение кабеля к трансформатору или распределительному пункту;
• Финальная изоляция кабеля на столбе ЛЭП или в кабельной канализации;
• Монтаж на промышленных объектах: конвейеры, насосные станции, цеховые сети;
• Работы в условиях сурового климата - Арктика, Дальний Восток, Сибирь - благодаря широкому диапазону температур.

Практические советы

• Перед монтажом проверьте сечение кабеля - оно должно точно входить в диапазон 150–240 мм2. Перегрузка или недоиспользование сечения снижают надёжность;
• Если кабель имеет броню - всегда устанавливайте комплект заземления КМПБ. Без него есть риск потери заземления;
• При прогреве термоусадочных элементов равномерно перемещайте горелку - не задерживайтесь на одном месте, чтобы не прожечь материал;
• Проверяйте плотность прилегания всех частей после остывания - между слоями не должно быть воздушных пузырей;
• Храните муфту в сухом месте, избегайте прямого солнца - даже с УФ-стойкостью долгое воздействие света может изменить цвет и эластичность материала;
• Инструменты КВТ (ПГ, НМБ-6) лучше использовать именно с этой продукцией - они адаптированы под форму и состав компонентов.
