Муфта кабельная концевая универс. 1кВ 1ПКВ(Н)ТпНнг-LS-5х(150-240) с болт. наконечн. Нева-Транс Комплект 22040112 Нева Транс

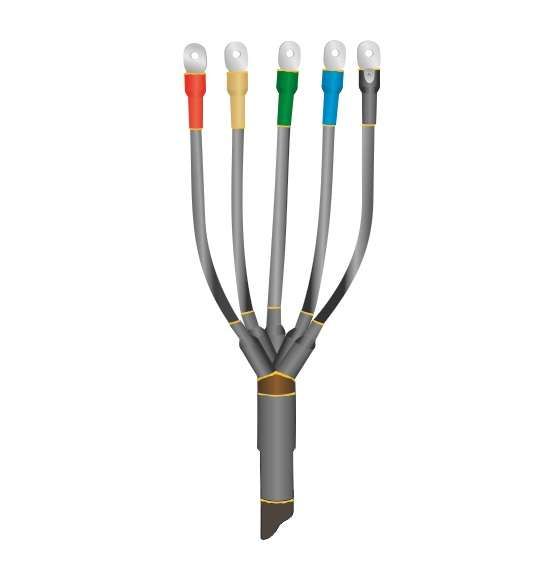

Муфта кабельная концевая универсальная 1 кВ 1ПКВ(Н)ТпНнг-LS-5х(150-240) с болтовыми наконечниками от Нева-Транс Комплект предназначена для герметичного и безопасного оконцевания пятижильных силовых кабелей с изоляцией из пластмассы и сечением 150–240 мм2. Применяется как в помещениях, так и на открытом воздухе, обеспечивает надёжное соединение с болтовыми наконечниками и соответствие нормам пожарной безопасности.

Назначение и область применения

Муфта кабельная концевая универсальная 1 кВ 1ПКВ(Н)ТпНнг-LS-5х(150-240) с болтовыми наконечниками используется для завершения пятижильных кабелей без брони, работающих на напряжение до 1000 В. Подходит для внутренней и наружной установки. Области применения: распределительные устройства, трансформаторные подстанции, промышленные объекты, энергообъекты, системы автоматизации, где требуется надёжное оконцевание кабелей сечением 150, 185 или 240 мм2.

Технические характеристики

• Номинальное напряжение: 1000 В
• Поперечное сечение кабеля: 150–240 мм2
• Количество жил: 5
• Тип муфты: концевая, термоусаживаемая
• Материал корпуса: полимер
• Исполнение: нг-LS (не поддерживают горение, с пониженным дымо- и газовыделением)
• Диапазон рабочих температур: от –50 C до +50 C
• Относительная влажность: до 98%
• Защитный покров: отсутствует (для кабелей без брони)
• Способ монтажа: термоусадка с применением тепловой пушки или газовой горелки
• Наличие наконечников: да, болтовые, уже установлены

Совместимость и монтаж

Муфта кабельная концевая универсальная 1 кВ 1ПКВ(Н)ТпНнг-LS-5х(150-240) с болтовыми наконечниками совместима исключительно с кабелями с пластмассовой изоляцией и без металлической брони. Для монтажа необходимо выполнить разделку кабеля по рекомендациям производителя. После подготовки жилы вставляются в наконечники, которые предварительно закреплены в муфте. Затем все элементы нагреваются равномерно до полной усадки - это создаёт плотное герметичное соединение. Не допускается использование с кабелями с бумажной, резиновой или бронированной изоляцией.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86
• Выполнено по ТУ Нева-Транс 3599-012-31930690-2016
• Материалы класса нг-LS: не распространяют горение, минимальное дымо- и газовыделение при повышенных температурах
• Прошла независимые испытания на пожарную безопасность и соответствие госстандартам РФ

Преимущества

• Готовые болтовые наконечники экономят время монтажа - не требуют отдельной опрессовки
• Полимерная конструкция устойчива к УФ-излучению, влаге и перепадам температур
• Экологически безопасна: не выделяет токсичных веществ даже при перегреве
• Подходит для установки в условиях высокой влажности (до 98%) и сурового климата
• Не требует специальных инструментов кроме термофена или горелки

Ограничения применения

• Не применяется для кабелей с броней, металлической оболочкой или бумажной изоляцией
• Не предназначен для работы при температурах ниже –50 C или выше +50 C
• Требует точного соблюдения технологии термоусадки - недостаточный прогрев снижает герметичность
• Не рассчитана на механические нагрузки - после монтажа не следует подвешивать вес на выводы
• Не подходит для кабелей с сечением менее 150 мм2 или более 240 мм2

Примеры использования

• Оконцевание кабеля ВВГнг-LS 5×185 на выходе из распределительного щита в цеху
• Завершение пятижильного кабеля 5×240 от трансформатора к заземляющему устройству на открытой площадке
• Подключение кабеля 5×150 к контактору или частотному преобразователю в помещении с повышенной влажностью

Практические советы

• Перед монтажом проверьте сечение кабеля - оно должно точно попадать в диапазон 150–240 мм2
• Обязательно используйте термофен с регулировкой температуры; избегайте открытого пламени - риск повреждения материала
• При работе на улице защищайте место монтажа от ветра и осадков во время усадки
• После монтажа проверьте герметичность: поверхность должна быть гладкой, без пузырей и трещин
• Болтовые наконечники уже установлены - затягивайте их моментом, указанным в документации к оборудованию, чтобы не деформировать контакт
• Храните муфту в сухом месте при температуре от –10 C до +30 C - длительное хранение при экстремальных температурах может изменить свойства полимера
