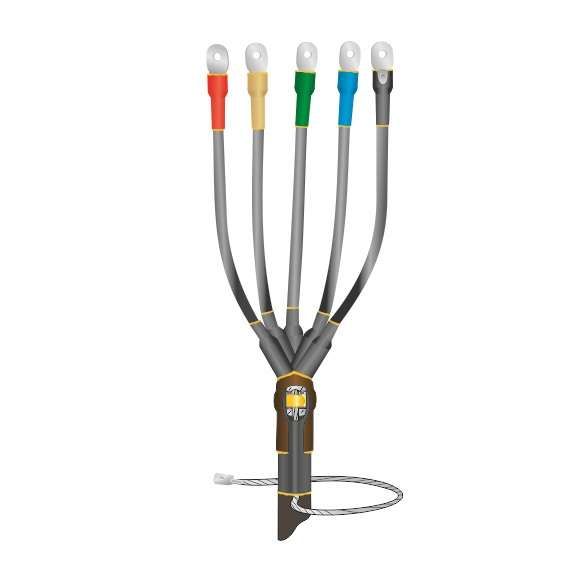

Муфта кабельная концевая универс. 1кВ 1ПКВ(Н)Тпб-5х(150-240) без наконечн. Нева-Транс Комплект 22020140 Нева Транс 22020312

Муфта кабельная концевая универсальная 1 кВ 1ПКВ(Н)Тпб-5х(150-240) без наконечников от Нева-Транс предназначена для герметичного оконцевания пятижильных силовых кабелей с броней и пластмассовой изоляцией на напряжение до 1 кВ. Применяется как в помещениях, так и на открытой территории благодаря термоусадочной технологии и широкому диапазону рабочих температур.

Назначение и область применения

Муфта кабельная концевая универсальная 1 кВ 1ПКВ(Н)Тпб-5х(150-240) без наконечников используется для завершения кабельных линий - создания герметичного и механически прочного окончания на конце кабеля. Подходит для кабелей сечением 150, 185 и 240 мм2, имеющих внутреннюю или внешнюю металлическую броню и полиэтиленовую или ПВХ-изоляцию. Область применения - распределительные устройства, трансформаторные подстанции, кабельные колодцы, опоры ЛЭП, промышленные объекты, где требуется надежная изоляция и защита от внешних факторов.

Технические характеристики

• Номинальное напряжение: 1000 В
• Число жил кабеля: 5
• Диапазон сечения жил: 150–240 мм2
• Тип исполнения: термоусадочный
• Материал корпуса: модифицированный полимер
• Защитный покров: наличие броневой ленты
• Рабочий температурный диапазон: от –50 C до +50 C
• Степень защиты: IP67 (защита от пыли и временного погружения в воду)
• Относительная влажность воздуха: до 98%

Совместимость и монтаж

Муфта кабельная концевая универсальная 1 кВ 1ПКВ(Н)Тпб-5х(150-240) без наконечников совместима с кабелями типа АВБбШв, АСБ, ВБбШв и аналогичными с броней и пластмассовой изоляцией. Для монтажа требуются:

• Подготовленная разделка кабеля - удаление брони, экрана и изоляции согласно чертежу;
• Горелка или высокотемпературный фен для равномерного нагрева термоусадочных элементов;
• Зажим для соединения заземляющего провода с броней через пружину и терку (входят в комплект);
• Необходимо соблюдать минимальный радиус изгиба кабеля перед установкой.

Обратите внимание: муфта не содержит наконечники - они должны быть установлены самостоятельно перед сборкой.

Безопасность и стандарты

• Соответствует ГОСТ 13781.0-86 и ТУ Нева-Транс 3599-012-31930690-2016
• Прошла государственные испытания и имеет сертификат соответствия Росстандарта
• Экологически безопасный материал - не выделяет токсичных веществ при нагреве
• Устойчивость к УФ-излучению позволяет использовать вне помещений без дополнительной защиты

Преимущества

• Высокая степень герметизации за счет одновременной усадки всей конструкции
• Устойчивость к перепадам температур и повышенной влажности
• Автоматическое закрепление заземления через пружинный контакт - исключает болтовые соединения
• Легкий вес и компактность снижают нагрузку на кабельную трассу
• Не требует специальных инструментов кроме теплового оборудования

Ограничения применения

• Не кабели без брони - муфта рассчитана именно на бронированные типы
• Не допускается использование при температуре ниже –50 C или выше +50 C
• Не предназначен для работы под длительным гидростатическим давлением (например, подводные участки)
• Не рекомендовано применение на кабелях с медной жилой меньшим сечением, чем 150 мм2 - возможен недостаточный контакт и проскальзывание
• Отсутствие наконечников требует самостоятельной подготовки контактов - нельзя использовать без предварительной обжимки

Примеры использования

• Оконцовка кабеля АВБбШв 5×185 на выходе из распределительного щита в цеху
• Завершение кабельной линии ВБбШв 5×240 на столбе воздушной линии
• Монтаж на кабеле с броней в сыром подвале или канализационном колодце
• Замена поврежденного окончания на промышленном оборудовании в условиях холодного климата

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - используйте только значения 150, 185 или 240 мм2; другие значения не обеспечивают плотной посадки.
• При работе в зимний период согрейте муфту до комнатной температуры минимум за 2 часа до начала работ - это обеспечит равномерную усадку.
• Нагревайте поверхность равномерно, начиная с центральной части и двигаясь к краям - избегайте местных перегревов, которые могут вызвать деформацию.
• Проверьте после остывания целостность усадки: все слои должны быть плотно прилегают, без пузырей и зазоров.
• Для долговечности в агрессивных средах (промышленные зоны, химические производства) дополнительно обработайте место перехода кабель-муфта герметиком на основе силикона.
